Urvan 2.0/2.4

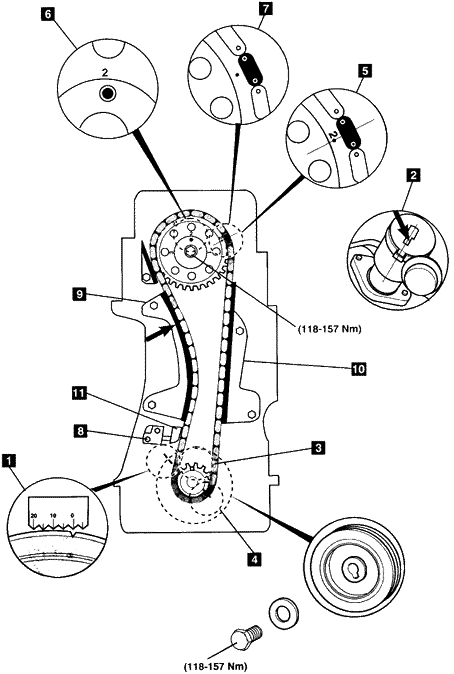

气门正时调整步骤

1.拆装要求：

• 拆卸机油盘

2.发动机在1号气缸上止点1。

3.拆下正时链以前标记转子臂的位置2。

4.确保曲轴链轮键槽在12点钟的位置3。

5.将铜色或银色链节与曲轴链轮正时标记4对准。

6.带3个正时标记的凸轮轴链轮：

• 将银色链节与凸轮轴链轮2号正时标记2对准。
• 确保安装凸轮轴链轮使用的是2号定位销孔6。

7.带1个正时标记的凸轮轴链轮

• 将银色链节与凸轮轴链轮正时标记7对准。

8.安装张紧器8。

9.安装导向装置9和10。

10.调整导向装置9：

• 按箭头方向推导向装置。
• 确保张紧器柱塞11完全压缩。
• 拧紧导向装置螺栓。
