B1FD07K1 - 406D9 MOTOR EW10J4 MOTOR EW12J4 MOTOR EW7J4 MOTOR EW10D

KONTROLL OLJETRYCK

1 - SPECIALVERKTYG

MOTOR EW12J4 MOTOR EW10J4 MOTOR EW7J4 MOTOR EW10D

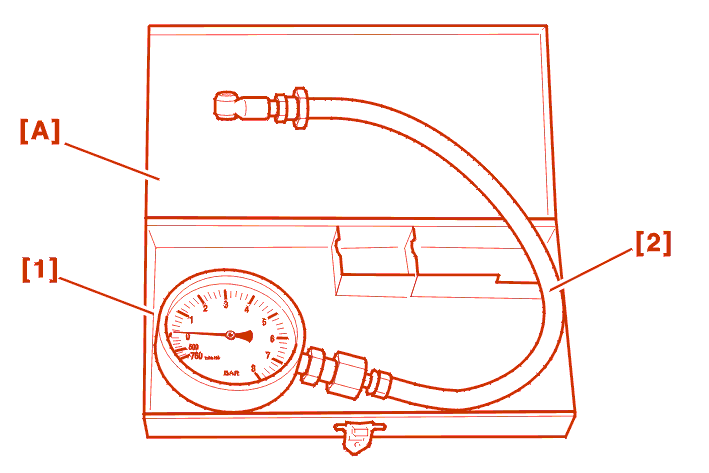

[A] Verktygslåda för mätning av tryck och vakuum (-).1503-ZV :

• [1] manometer (-).1503-AZ
• [2] slang (-).1503-B

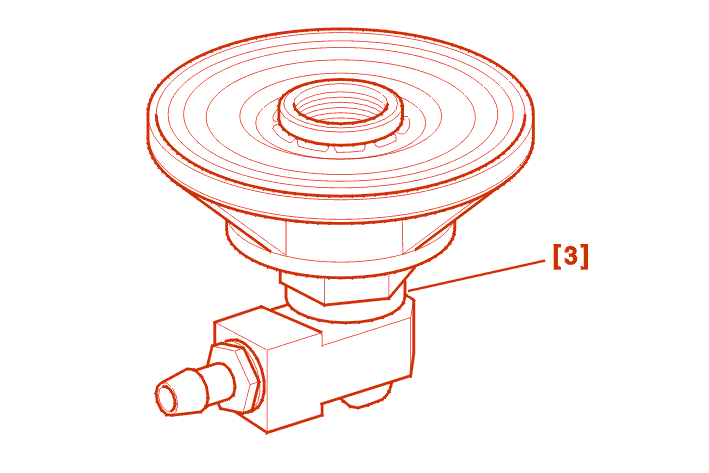

[3] adapter (-).1503-H .

2 - KONTROLL AV TRYCKET

OBSERVERA : kontroll av oljetrycket sker med varm motor, efter att oljenivån kontrollerats .

Demontera skyddet under motoraggregatet, (beroende på utrustning) .

Placera ett avtappningskärl under motorn .

MOTOR EW10J4 MOTOR EW10D MOTOR EW7J4

MOTOR EW12J4

ALLA MODELLER

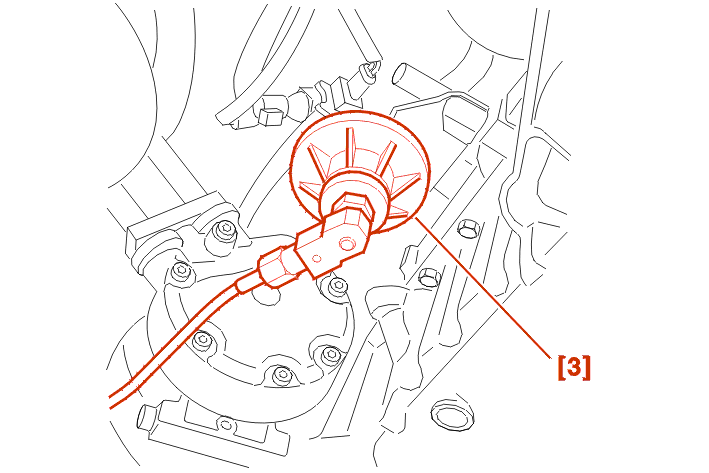

Placera verktyget [3] på oljefiltrets plats .

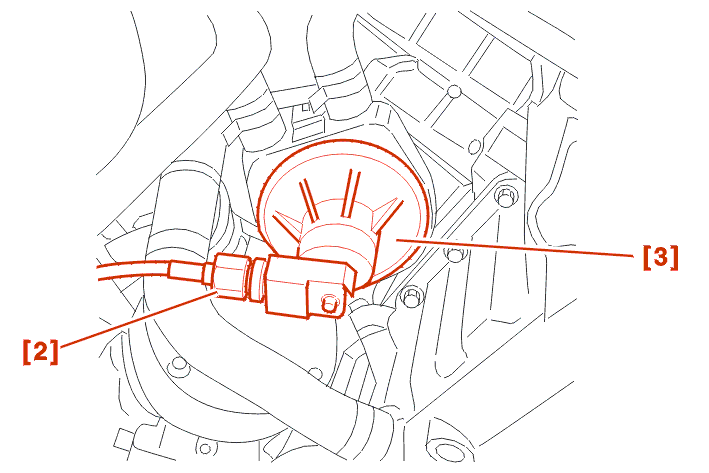

Placera verktygsenheten [1] - [2] på verktyget [3] .

Starta motorn .

KONTROLLERA TRYCKEN .

Demontera verktyget i omvänd turordning av monteringen .

Montera :

• ett nytt oljefilter
• skyddsskärmen under motoraggregatet, (beroende på utrustning)

fyll på motorolja .
