B1DB2YK1 - 406D9 ES9J4 ENGINE
DATA VALVES

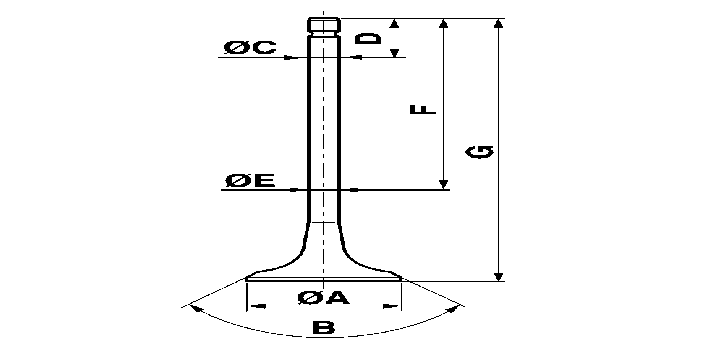

dimensions (mm) | inlet | exhaust |
---|---|---|
ø A | 33,83 ± 0,1 | 31,5 ± 0,1 |
B | 90°30' | 90°30' |
ø C | 5,985 0 - 0,015 |
5,985 0 - 0,015 |
D | 14,7 ± 1 | 14,7 ± 1 |
ø E | 5,985 0 - 0,015 |
5,975 0 -0,015 |
F | 72 ± 1 | 72 ± 1 |
G | 108,45 ± 0,17 | 107,83 ± 0,17 |
