B1DB34K1 - 406D9 ES9J4 ENGINE
DATA VALVE SEATS

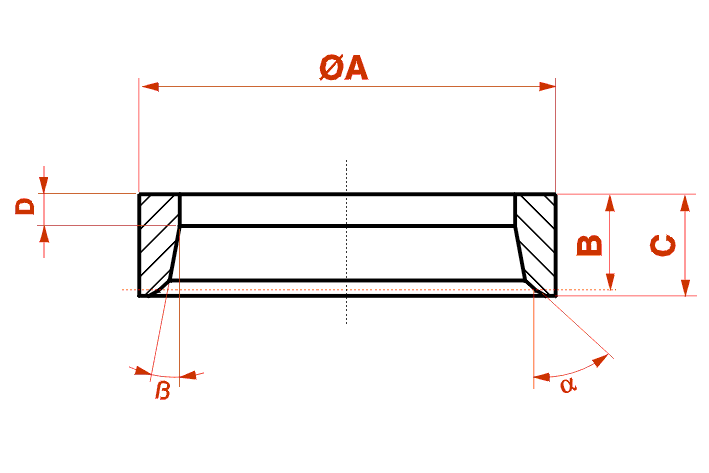

1 - VALVE SEATS
| inlet | ||
|---|---|---|
| dimensions (mm) | nominal | repair 1 |
| ø A | 35,264 0 - 0,025 |
35,564 0 - 0,025 |
| B | 8,25 ± 0,1 | 8,45 ± 0,1 |
| C | 8,75 ± 0,1 | 8,95 ± 0,1 |
| D | 2,8 ± 0,1 | 3 ± 0,1 |
| à | 45° | 45° |
| ß | 14° ± 0,30' | 14° ± 0,30' |
| exhaust | ||
|---|---|---|
| dimensions (mm) | nominal | repair 1 |
| ø A | 33,164 0 - 0,025 |
33,464 0 - 0,025 |
| B | 7,9 ± 0,1 | 8,1 ± 0,1 |
| C | 8,8 ± 0,1 | 9 ± 0,1 |
| D | 6,85 | 7,05 |
| à | 45° | 45° |
| ß | - | - |

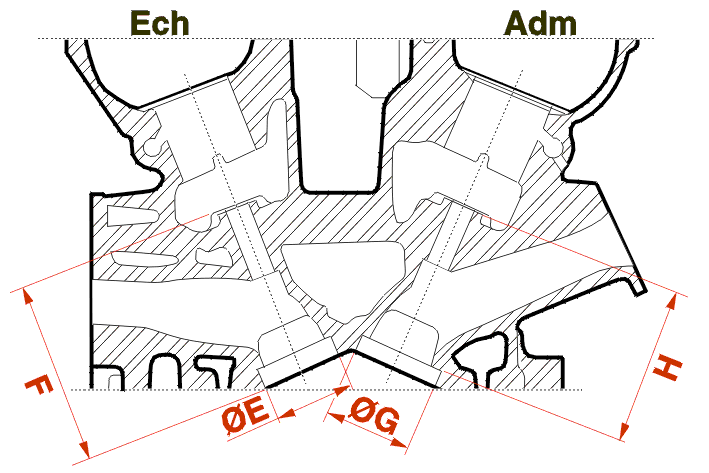

2 - MACHINING IN CYLINDER HEAD
| Adm - Ech = inlet - exhaust | ||
|---|---|---|
| dimensions (mm) | nominal | repair 1 |
| ø E | 33,06 + 0,39 0 |
33,36 + 0,39 0 |
| F | 61,5 ± 0,15 | 61,3 ± 0,15 |
| ø G | 35,16 + 0,39 0 |
35,46 + 0,39 0 |
| H | 62,57 ± 0,15 | 62,37 ± 0,15 |

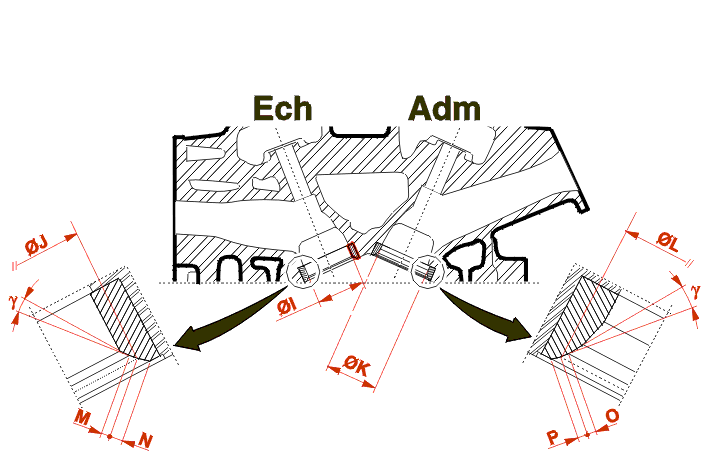

3 - FITTED VALVE SEATS
| Adm - Ech = inlet - exhaust | |
|---|---|
| dimensions (mm) | nominal |
| ø I | 27,1 0 - 0,01 |
| ø J | 29,2 |
| ø K | 28,3 + 0,1 0 |
| ø L | 32,23 |
| M | 0,8 ± 0,1 |
| N | 1,3 ± 0,1 |
| O | 0,8 ± 0,1 |
| P | 0,8 ± 0,1 |
| ç | 15° |
