B2CB4DK1 - 307 GETRIEBE MA GETRIEBE BE4R

AUSBAU - EINBAU SCHALTBETÄTIGUNG

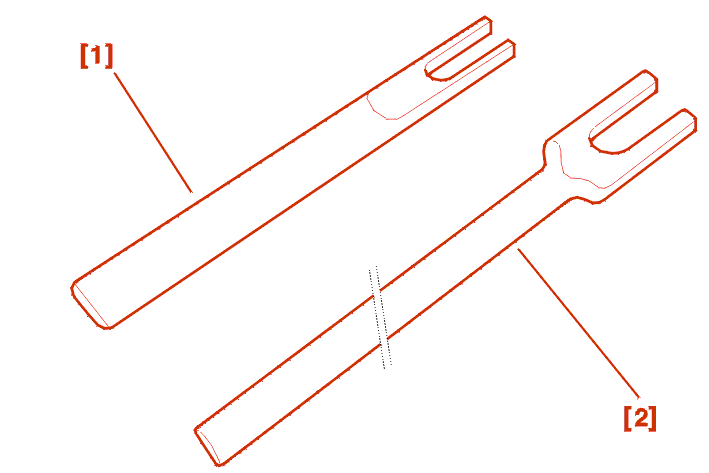

1 - SPEZIALWERKZEUG

[1] Werkzeug zum Lösen der Kugelgelenke ø 10 : (-).0216-G1 .

[2] Werkzeug zum Lösen der Kugelgelenke ø 13 : (-).0216-G2 .

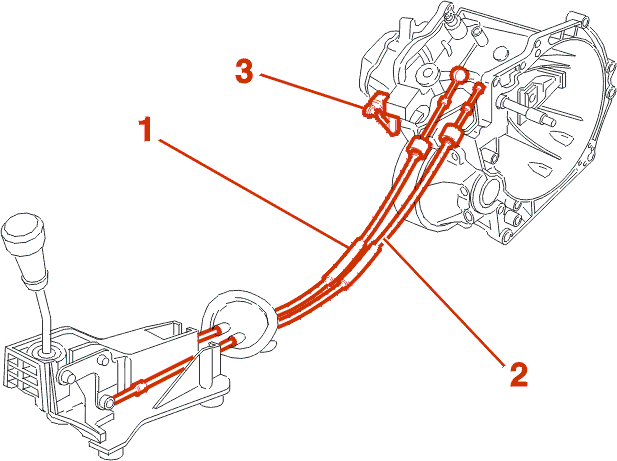

2 - IDENTIFIZIERUNG

(1) Wählseilzug .

(2) Schaltseilzug .

(3) Verbindungsstange .

3 - AUSBAU

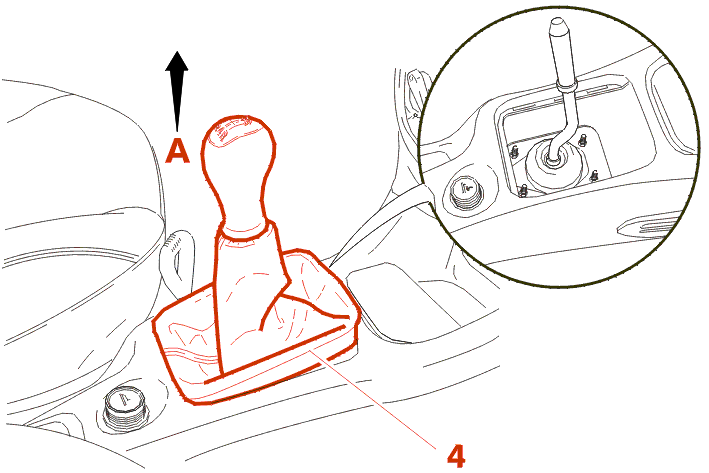

Manschette (4) von der Mittelkonsole lösen .

Einheit Hebelknopf / Manschette nach oben abziehen (A) .

Mittelkonsole ausbauen .

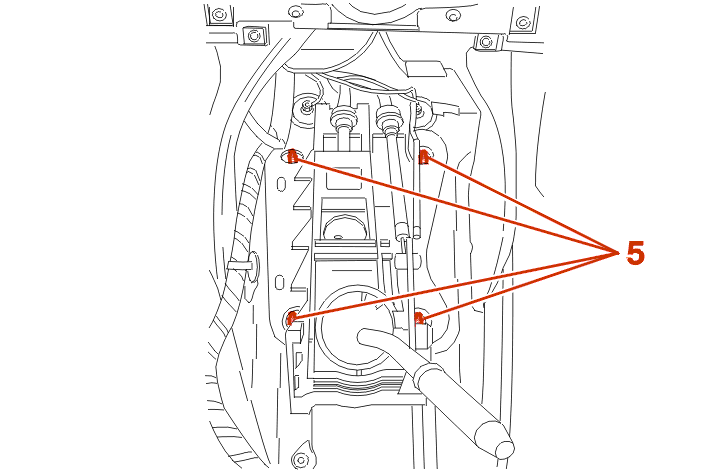

Die 4 Befestigungsmuttern (5) der Schaltbetätigung ausbauen .

Ausbauen :

• Luftfiltereinheit
• die Öldampfabsaugschläuche
• Stutzen Luftfilter/Luftmassenmesser
• die Batterie und ihre Halterung

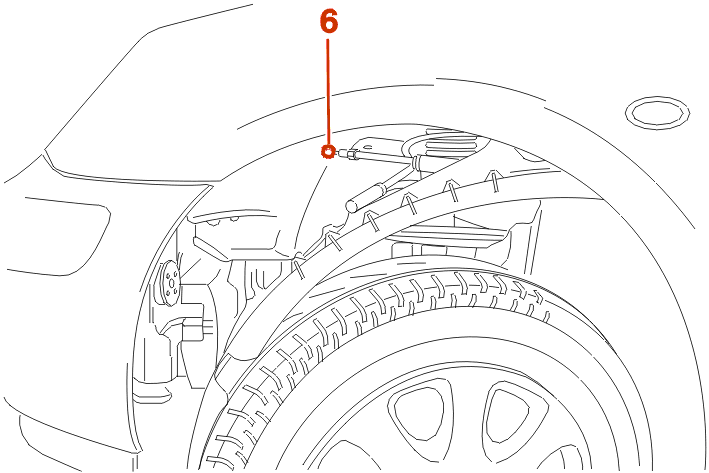

ACHTUNG : eine Schraube (6) der Batteriehalterung befindet sich hinter der linken Radhausschale .

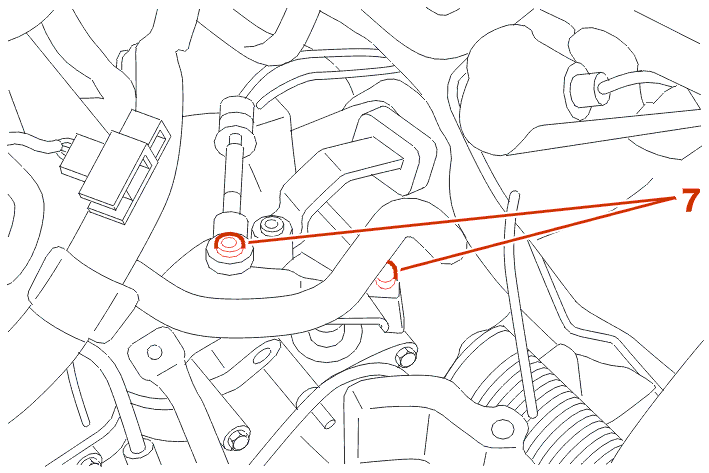

Die Kugelgelenke der Schaltbetätigung (7) lösen : mit Hilfe der Werkzeuge [1] und [2] .

Fahrzeug anheben .

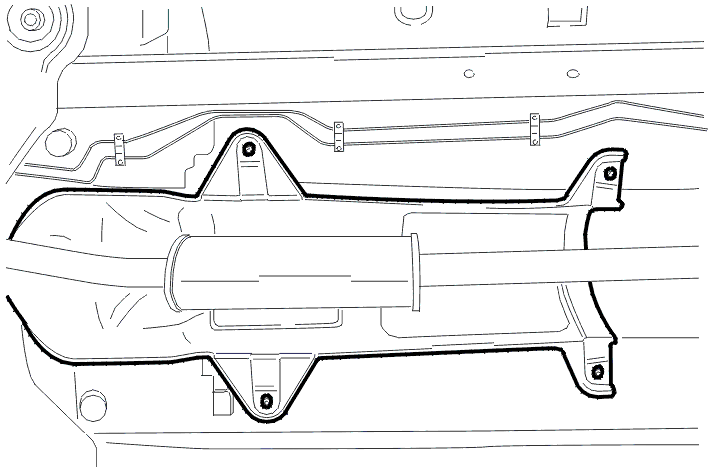

Die Befestigungen des Hitzschilds ausbauen und diesen auf die Auspuffanlage legen .

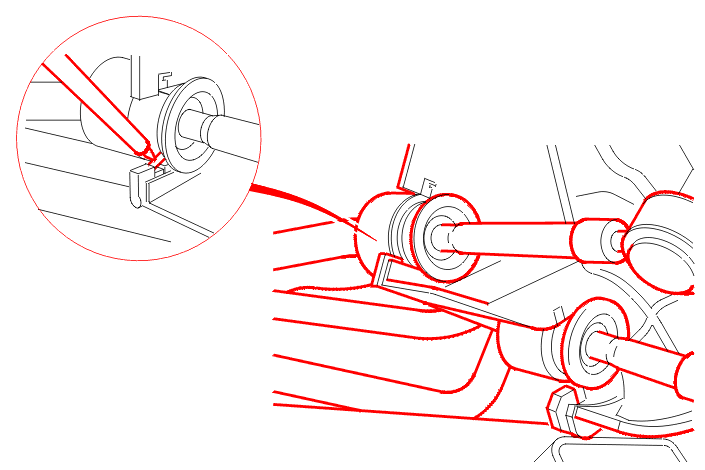

Die Schaltseilzüge von der Halterung mit Hilfe eines Elektriker-Schraubendrehers lösen .

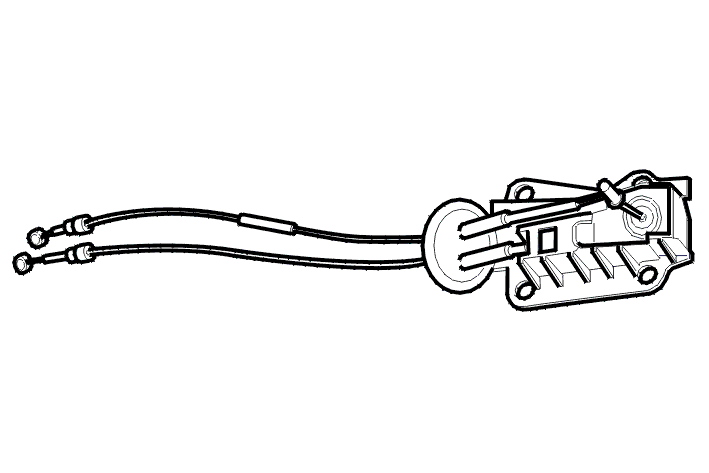

Schaltbetätigung ausbauen .

4 - EINBAU

die Kugelgelenke mit Fett bestreichen .

Einbau in der umgekehrten Reihenfolge des Ausbaus fortsetzen .

Muttern (5) mit 0,8 daNm anziehen .

die Mittelkonsole einbauen .

Einheit Hebelknopf / Manschette einbauen .

5 - ANZUGSDREHMOMENTE

Befestigung Halterung der Schaltbetätigung am Getriebe : 1.9 daNm .

Achsen und Kugelgelenke mit Fett schmieren .
