B2CB4HK1 - 307 GETRIEBE MA
VORSTELLUNG SPEZIALWERKZEUGE GETRIEBE MA
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

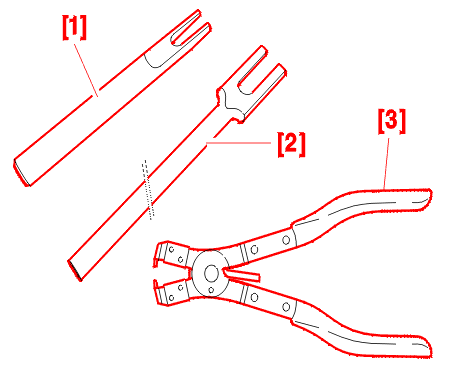

| [1] | Werkzeug zum Lösen der Kugelgelenke ø 10 : | (-).0216-G1 | - |
| [2] | Werkzeug zum Lösen der Kugelgelenke ø 13 : | (-).0216-G2 | - |
| [3] | Zange für Schnappschellen | (-).0172 | - |

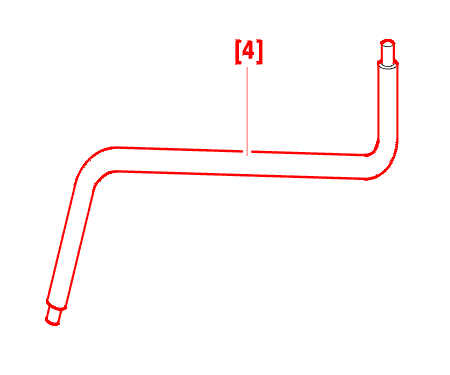

[4] Ablaßschraubenschlüssel (-).1402 .

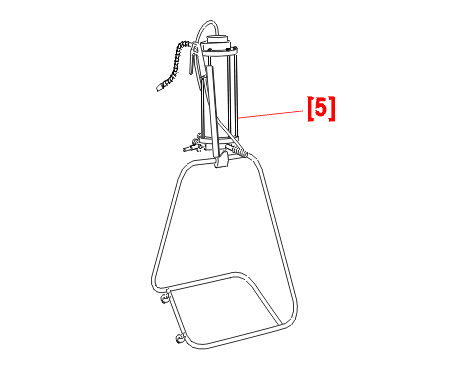

[5] Hand-Ölspritze Typ FACOM 376 / Druckbefüllungsgerät für Getriebe RH100 .

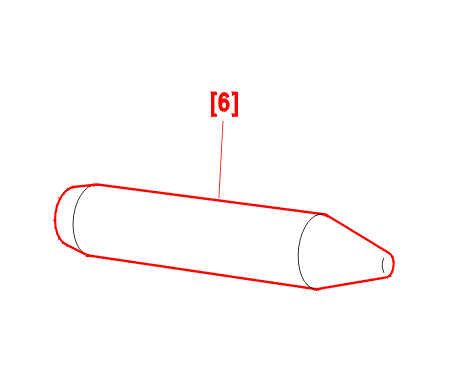

[6] Sicherungswerkzeug (-).0313-C .

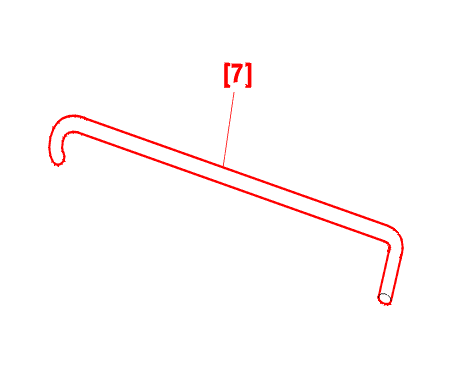

[7] Haubenstütze (-).1347-C .

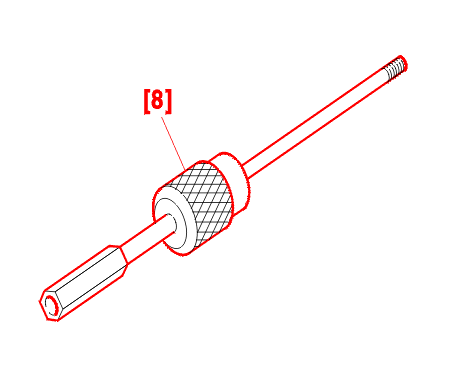

[8] Schlagauszieher (-).0316-A2 .

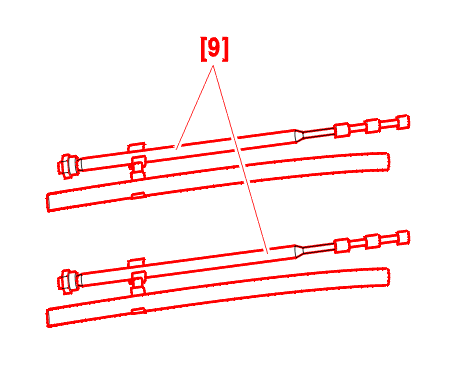

[9] Satz von 2 Feder-Haltestangen (-).0918-Z .

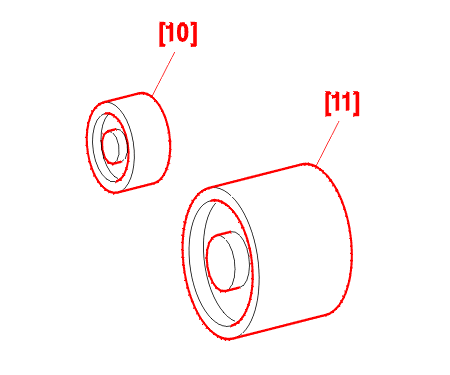

[10] Montagedorn für Dichtring im rechten Achsantriebsausgang (-).0317-U .
[11] Montagedorn für Dichtring im linken Achsantriebsausgang (-).0317-T .

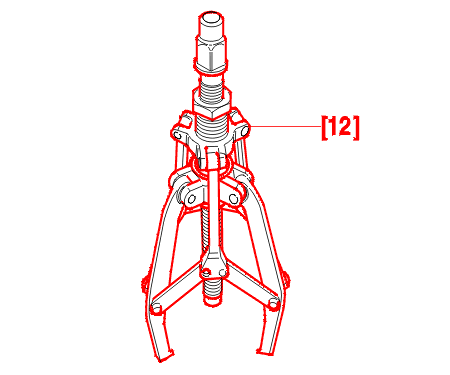

[12] Abzieher mit 3 Klauen FACOM U20 .
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

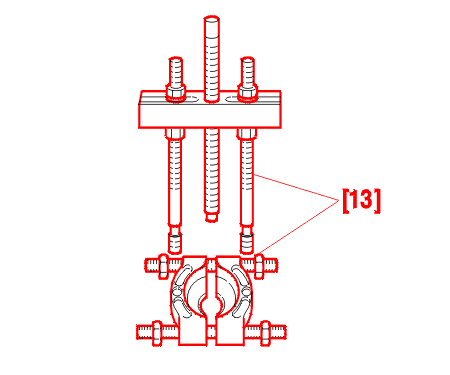

| [13] | Universal-Abzieher | FACOM U53T + U53K | 4108-T |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|
| [14] | Montagedorn für Ausgleichgetriebelager-Aussenring | (-).0317-AJ | - |
| [15] | Austreibwerkzeug für Rundstifte mit : [C1] - [C2] - [C3] - [C4] |
(-).0317-AD | 4179T-C1 |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

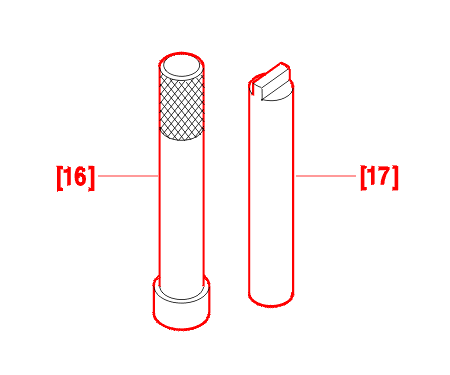

| [16] | Montagewerkzeug für Sicherungsring der Getriebeantriebswelle | (-).0317-AK | 8.0313T-M |
| [17] | Montagewerkzeug für Antriebswellenlager | (-).0317-F | 7.101T-F |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

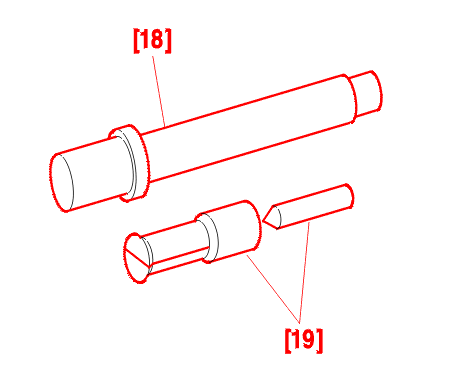

| [18] | Werkzeug für Aus- und Einbau der Buchsen der Zwischenplatte | (-).0317-Q | |
| [19] | Buchsenauszieher | (-).0317-AS | - |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|
| [20] | Montagering für Schaltmuffe | (-).0317-AA | - |
| [21] | Montagedorn für Dichtring im linken Achsantriebsausgang | (-).0317-T | 7.101T-W |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

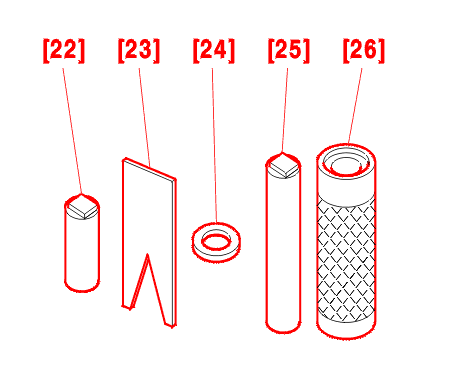

| [22] | Montagewerkzeug für das Abtriebswellenlager auf der Seite des 4. Gangs | (-).0317-B | 7.101T-B |
| [23] | Ausbauwerkzeug für Sicherungsring | (-).0317-P | 4508T-V |
| [24] | Distanzscheibe | (-).0317-Q | 4508T-U |
| [25] | Einbauwerkzeug für Zylinderkopf-Zentrierhülse | (-).0317-E | 7.101T-E |
| [26] | Montagewerkzeug für Federring der Abtriebswelle | (-).0317-R | 7.101T-T |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

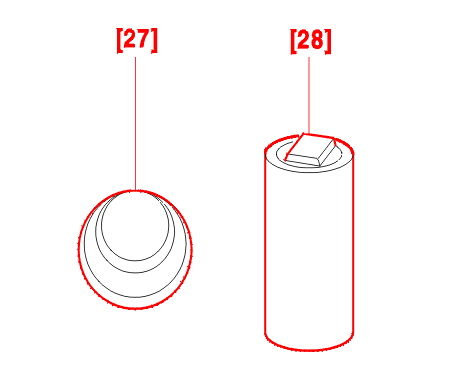

| [27] | Druckstück zum Abziehen der Achsantriebslager | (-).0317-JZ | 4508T-J' |
| [28] | Montagewerkzeug für Achsantriebslager | (-).0317-D | 7.101T-D |
| Kennzeichen | Bezeichnung | Nummer | Nummer |
|---|---|---|---|

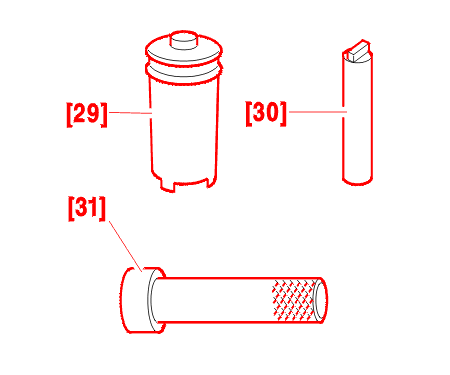

| [29] | Montagewerkzeug für Antriebszahnrad für 5. Gang | (-).0317-F | 7.101T-F-J' |
| [30] | Montagewerkzeug für Sicherungsring der Getriebeantriebswelle | (-).0317-AK | 8.0313T-M |
| [31] | Steckschlüssel zum Anziehen der Abtriebswellenmutter | (-).0317-Z | 4526-T |
