B2CG1FK1 - 307 AUTOMATIKGETRIEBE AL4

AUSBAU - EINBAU SCHALTBETÄTIGUNG

1 - AUSBAU

Ausbauen :

• Luftfiltereinheit

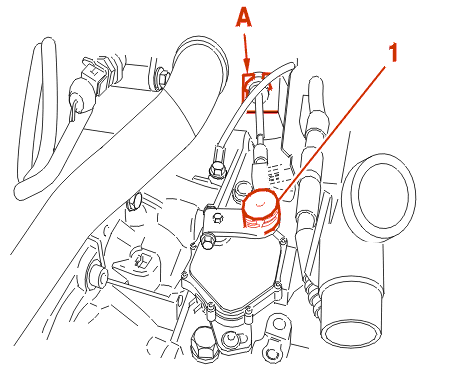

• Kugelgelenk (1) ; mit Hilfe des Werkzeugs [6]
• Klammer (en A)

AUTOMATIKGETRIEBE AL4

Ausbauen :

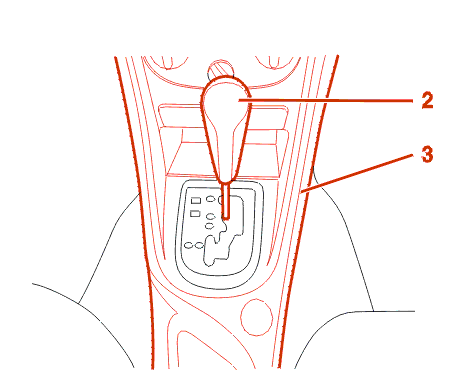

• Schalthebelknopf (2) (geclippt)
• Mittelkonsole (3)

AUTOMATIKGETRIEBE AL4

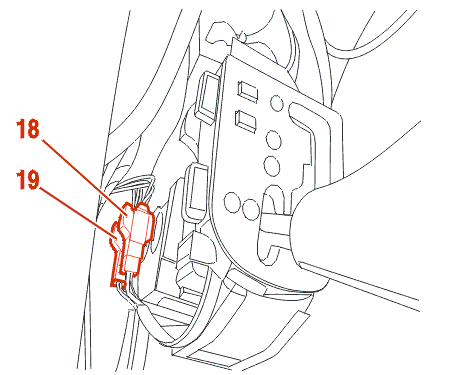

Elektrische Anschlüsse (18) - (19) abklemmen .

Ausbauen :

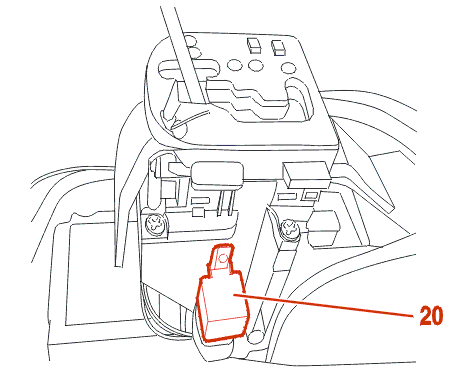

• Relais (20)
• die Befestigungen des Automatikgetriebe-Steuergeräts

ALLE TYPEN

Fahrzeug anheben .

Ausbauen :

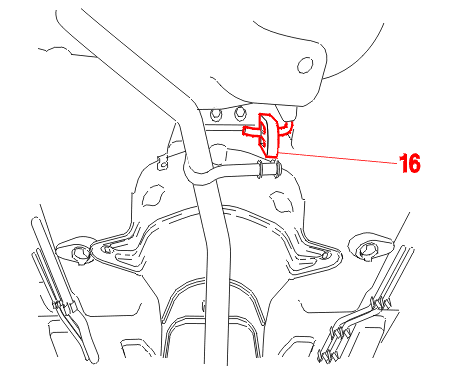

• Auspuffaufhängung (16)
• Befestigungen des Hitzeschutzblechs

Hitzeschutzblech möglichst weit zurückschieben .

Schaltbetätigung ausbauen .

2 - EINBAU

In der umgekehrten Reihenfolge des Ausbaus verfahren .

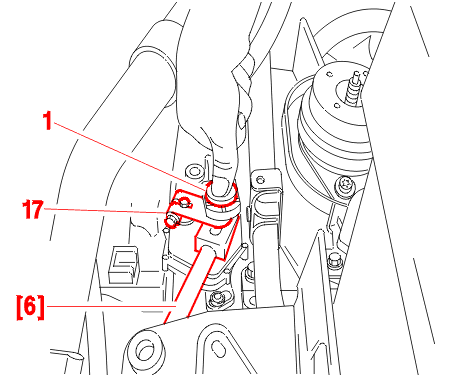

WICHTIG : zum Einrasten des Kugelgelenks (1) einen Anschlag unter den Wählhebel (17) legen (z.B. Werkzeug [6]) .

Einstellung der Schaltbetätigung durchführen (neue oder verstellte Betätigung) (Wenn nötig) .
