B2CG6NK1 - 307 GETRIEBE BE4R

AUSBAU - EINBAU AUSGLEICHGEHÄUSE

1 - VORARBEITEN

Abrüstung Getriebe .

2 - AUSBAU

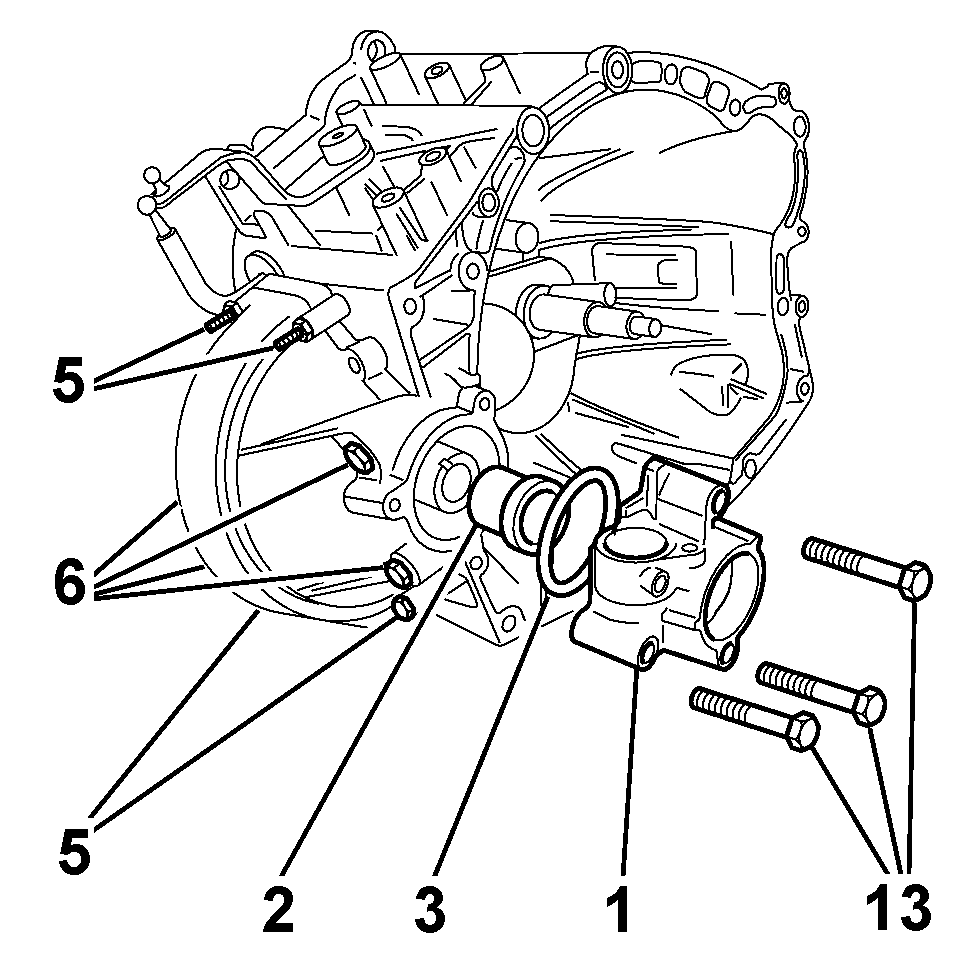

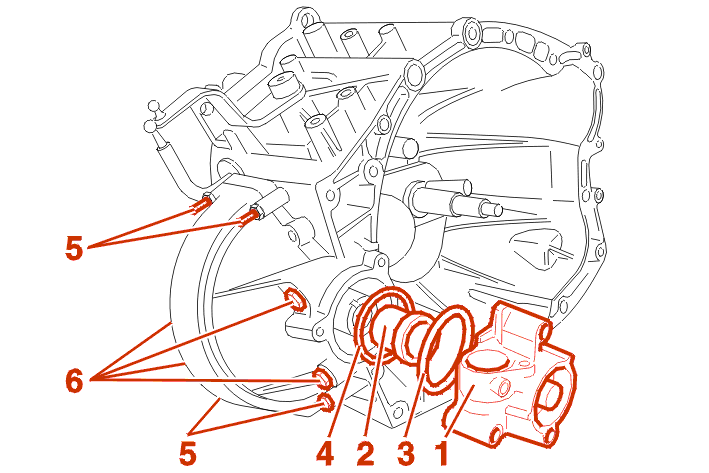

Ausbauen :

• Achsantriebsgehäusehals (1)

Abnehmen :

• Tachoantriebsschnecke (2)
• Runddichtring (3)
• Einstellbeilage (4) (falls vorhanden)

Ausbauen :

• die Schrauben (6) - (7)

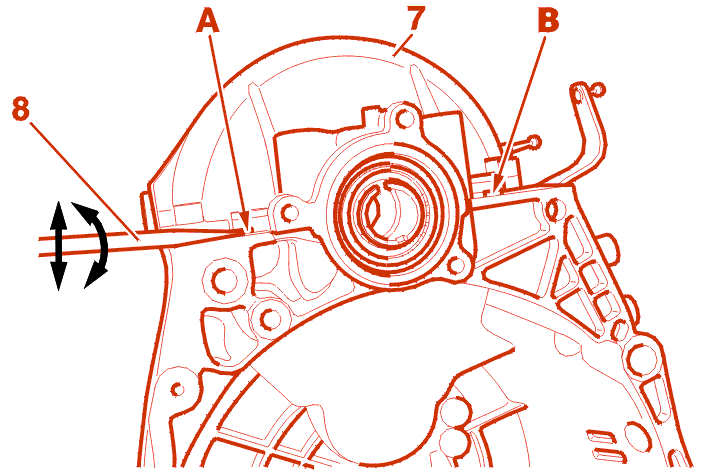

HINWEIS : das Ausgleichgetriebegehäuse (7) weist Ausnehmungen (A) - (B) auf, die den Ausbau erleichtern .

Einen Schraubendreher (8) in die Ausnehmungen einführen und als Hebel ansetzen .

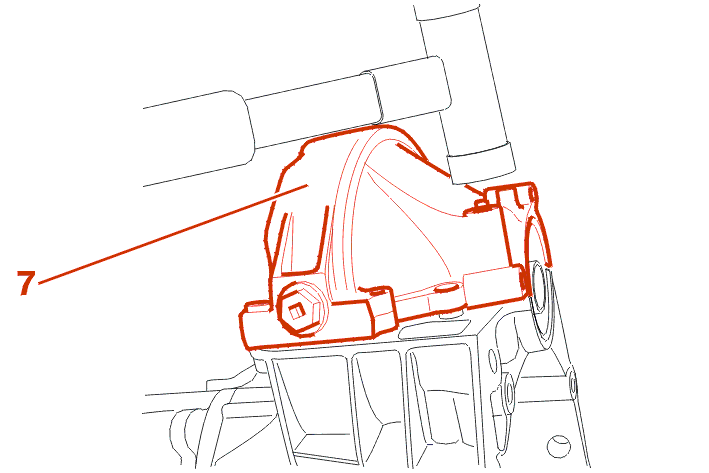

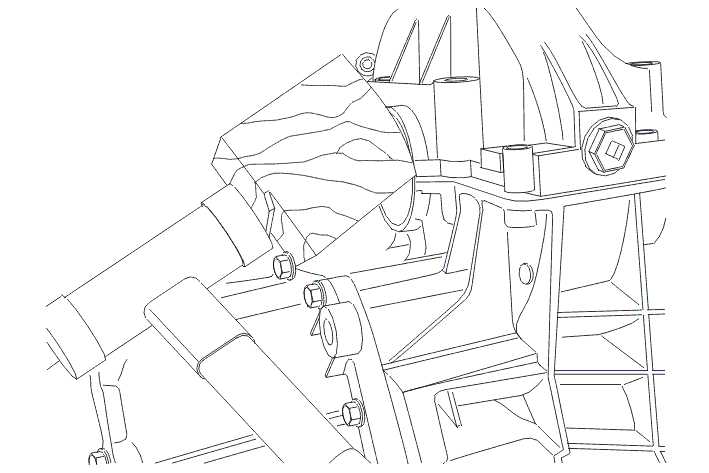

Zum weiteren Ablösen des Ausgleichgetriebegehäuses auf beiden Seiten über einen Holzklotz schlagen .

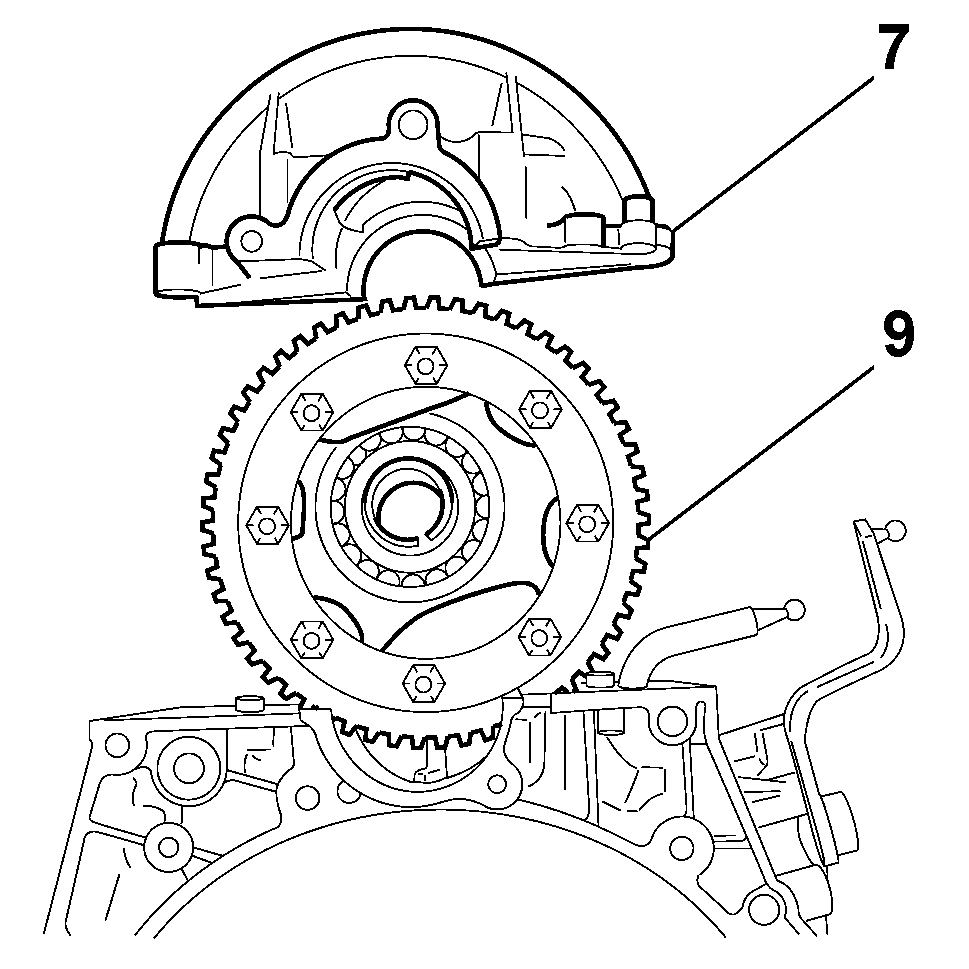

Ausbauen :

• Achsantriebsgehäuse (7)
• Ausgleichgehäuse (9)

3 - EINBAU

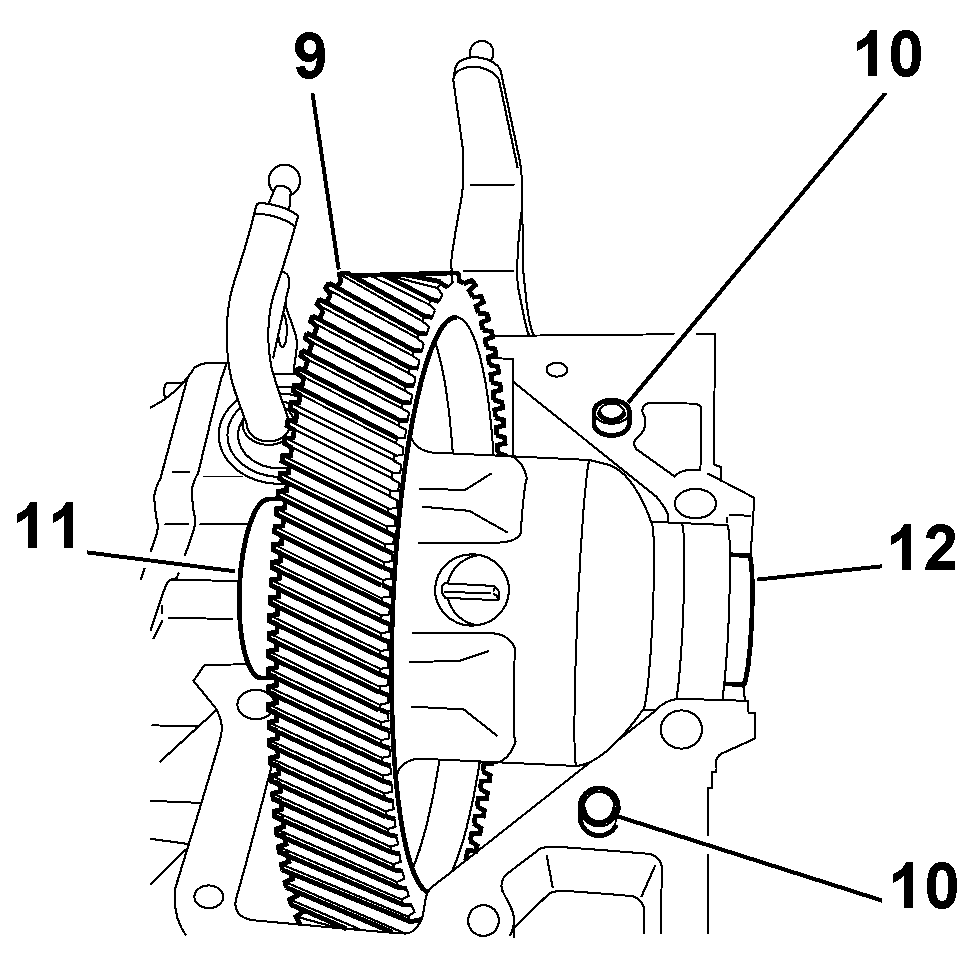

Kontrollieren, ob die Zentrierstifte vorhanden sind (10) .

Sauberkeit der Dichtfläche kontrollieren .

Dichtfläche mit einer gleichmäßigen dünnen Schicht Dichtmasse (E15) versehen .

Ausgleichgetriebe (9) mit den Lageraußenringen (11) - (12) ins Gehäuse einsetzen .

Einbauen : Achsantriebsgehäuse (7) .

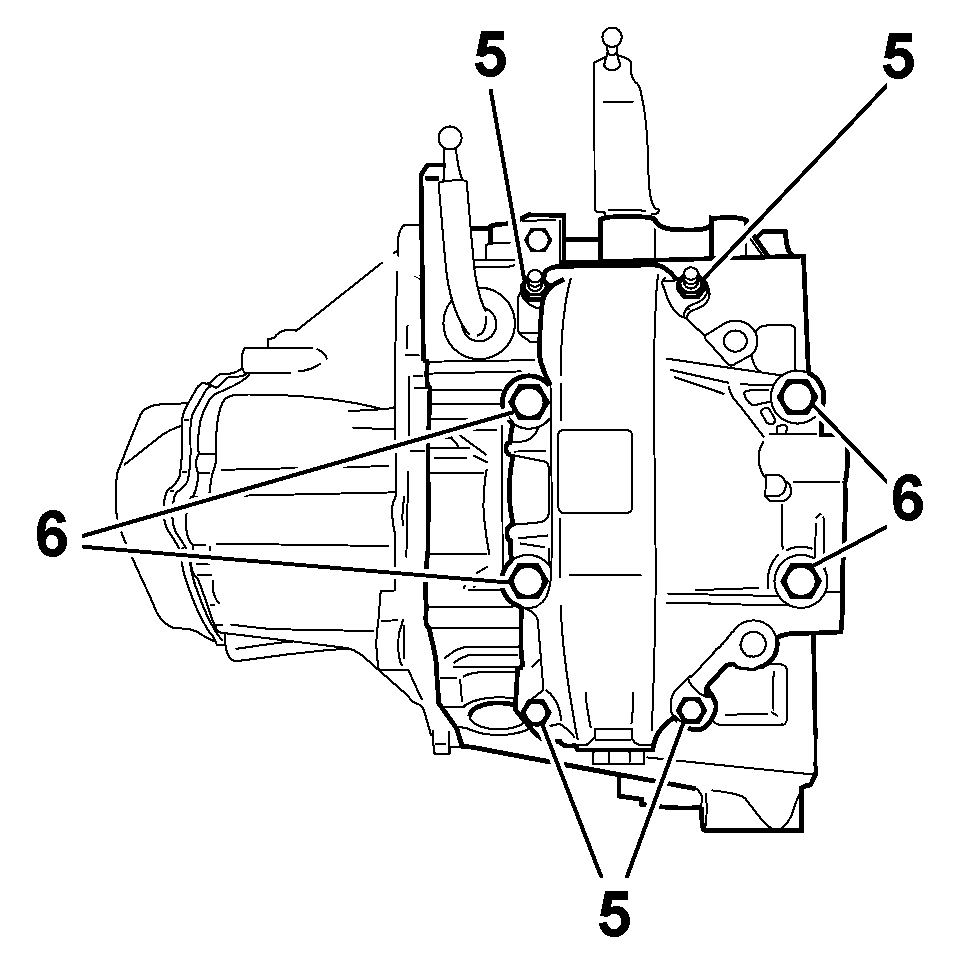

Einbauen :

• die Schrauben (5) - (6)

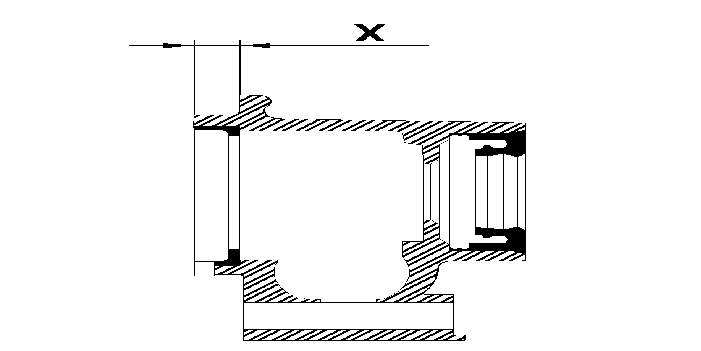

Bundmaß X des Gehäusehalses messen .

1.Ausführung - Achsantriebsgehäuse/Gehäusehals (Bundmaß X des Gehäusehalses = 10 mm) .

Einbauen :

• Tachoantriebsschnecke (2)
• Gehäusehals (1) mit einem neuen Runddichtring (3)
• die Schrauben (13) (Anzug mit 1.5 ± 0.3 daNm)

Anziehen :

• die Schrauben (6) mit 5 ± 0.50 m.daN
• die Schrauben (5) mit 1.25 ± 0.25 m.daN

2. Ausführung - Achsantriebsgehäuse/Gehäusehals (Bundmaß X des Gehäusehalses = 8,65 mm) .

Anordnen :

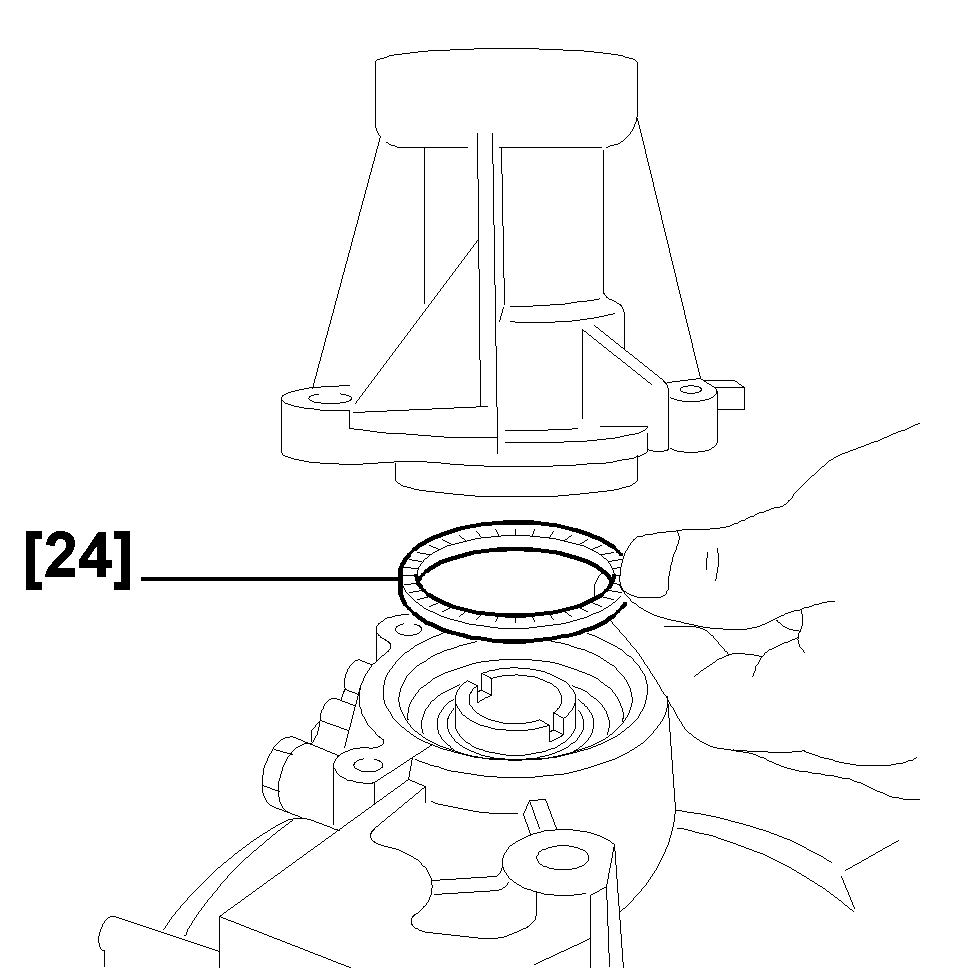

• die Einstellscheibe der Lager [24] am Lageraußenring
• Gehäusehals ohne Runddichtring

Schrauben des Gehäusehalses unter gleichzeitigem Drehen des Ausgleichgetriebes schrittweise bis zur Schwergängigkeit anziehen, um die Lager und ihre Außenringe in Einbaulage zu bringen .

Ausbauen :

• Achsantriebsgehäusehals
• Einstellscheibe

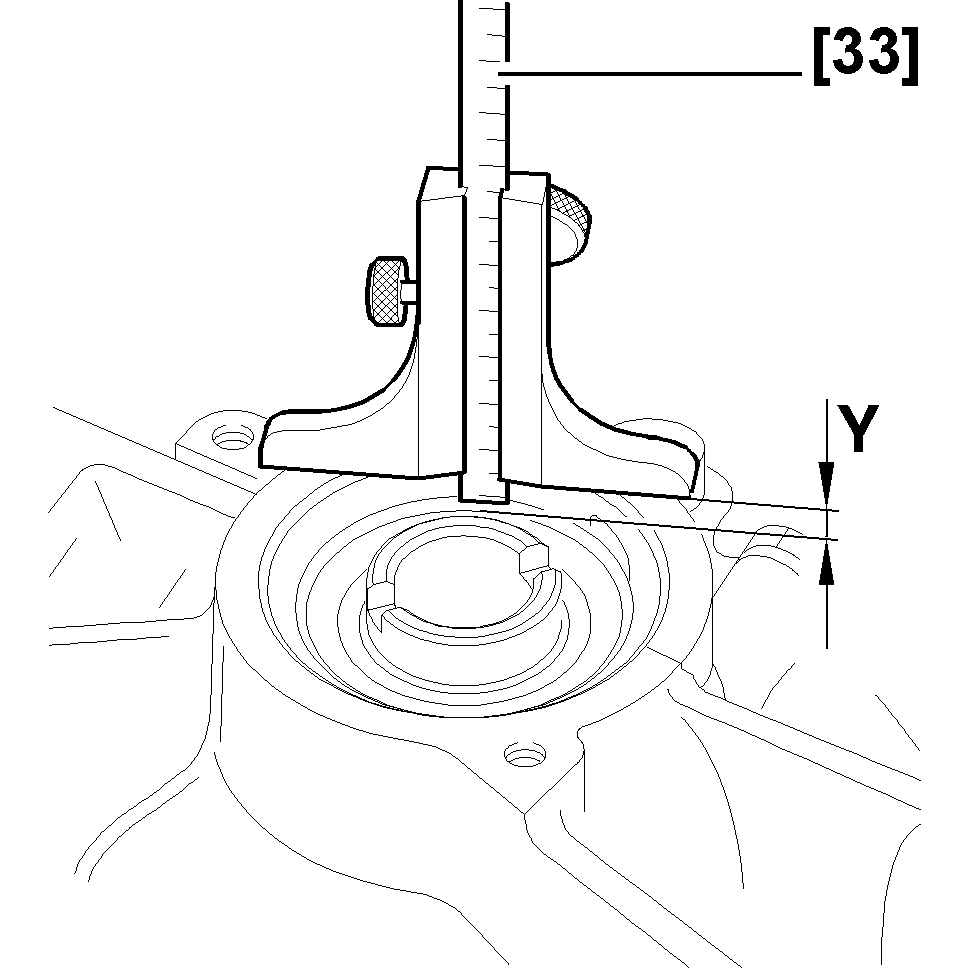

mit Hilfe einer tiefen Lehre [33] den Abstand Y zwischen Dichtfläche und Lageraußenring messen .

Berechnung der Stärke der Einstellscheibe : Y - X + 0,1 mm = Stärke der Einstellscheibe .

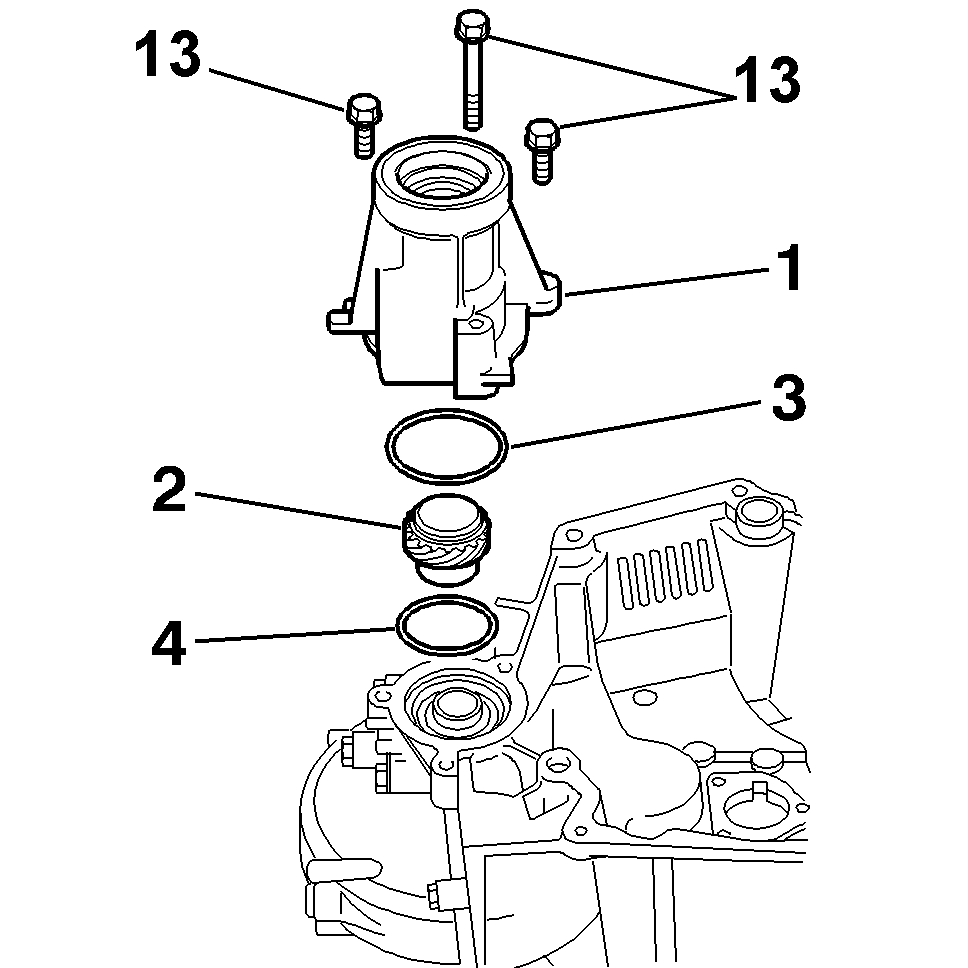

Einbauen :

• Einstellscheibe (4)
• Tachoantriebsschnecke (2)
• Gehäusehals (1) mit einem neuen Runddichtring (3)

Schrauben (13) mit 1.5 ± 0.3 daNm anziehen .

Anziehen :

• die Schrauben (6) mit 5 ± 0.5 m.daN
• die Schrauben (5) mit 1.25 ± 0.25 m.daN

HINWEIS : mit dieser Vorgangsweise läßt sich eine gute Ausrichtung der Dichtflächen sicherstellen .

Aufrüstung Getriebe .
