B2CG6PK1 - 307 GETRIEBE BE4R

ABRÜSTUNG/AUFRÜSTUNG AUSGLEICHGEHÄUSE

1 - VORARBEITEN

Abrüstung Getriebe .

Ausbau : Ausgleichgehäuse .

2 - ABRÜSTUNG

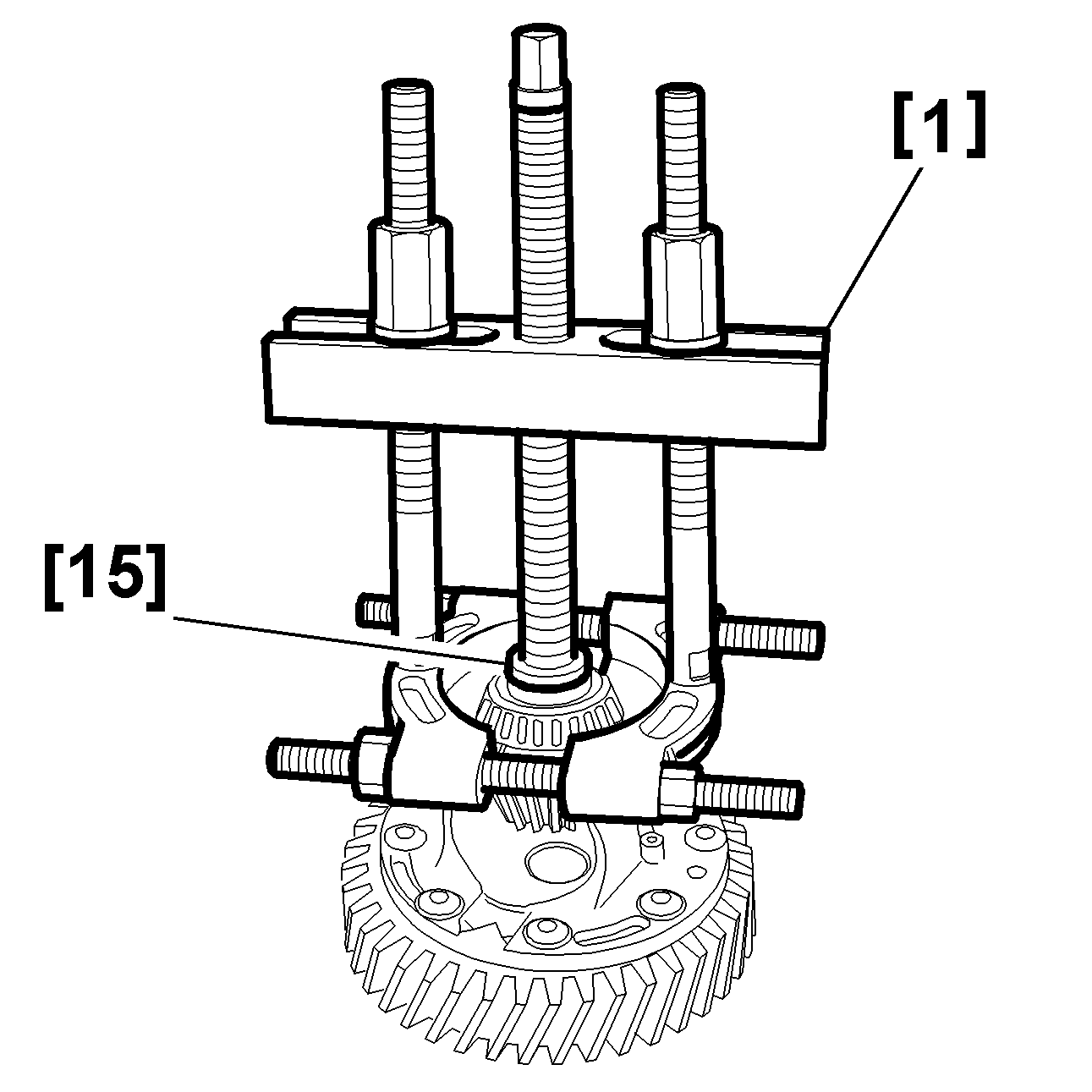

Die Lager ausbauen mit Hilfe des Werkzeugs [1] - [15] .

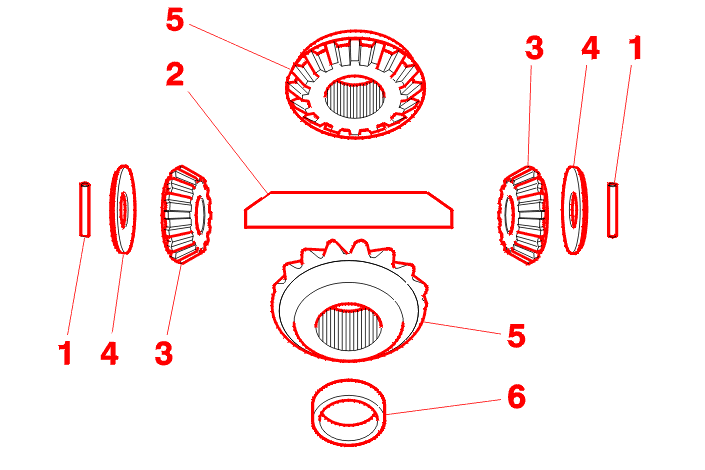

Ausbauen :

• Haltestift (1) der Ausgleichkegelräderachse (2)
• Ausgleichskegelräderachse (2)
• die Ausgleichkegelräder (3) und ihre Stützteller (4), hierzu schwenken
• Antriebswellenkegelräder (5)
• Antriebswellenrad-Zentrierring (6), auf der vom Zahnkranz abgewandten Seite

WICHTIG : die Ausgleichkegelräder nicht von ihren Stütztellern und die Antriebswellenkegelräder nicht von ihren Anlaufscheiben trennen .

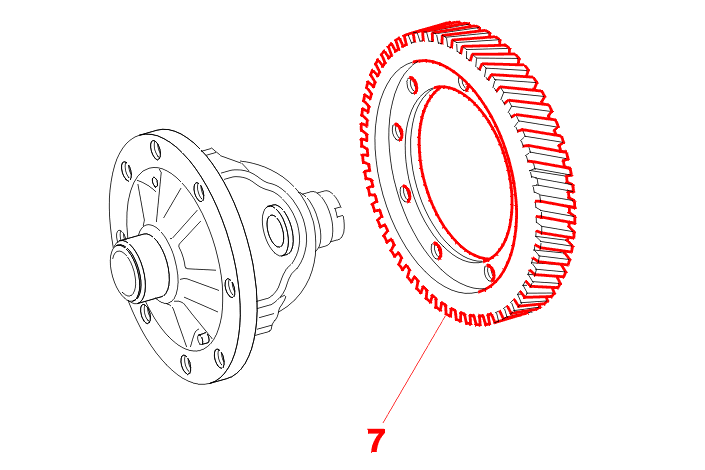

Achsantriebszahnkranz (7) ausbauen .

3 - AUFRÜSTUNG

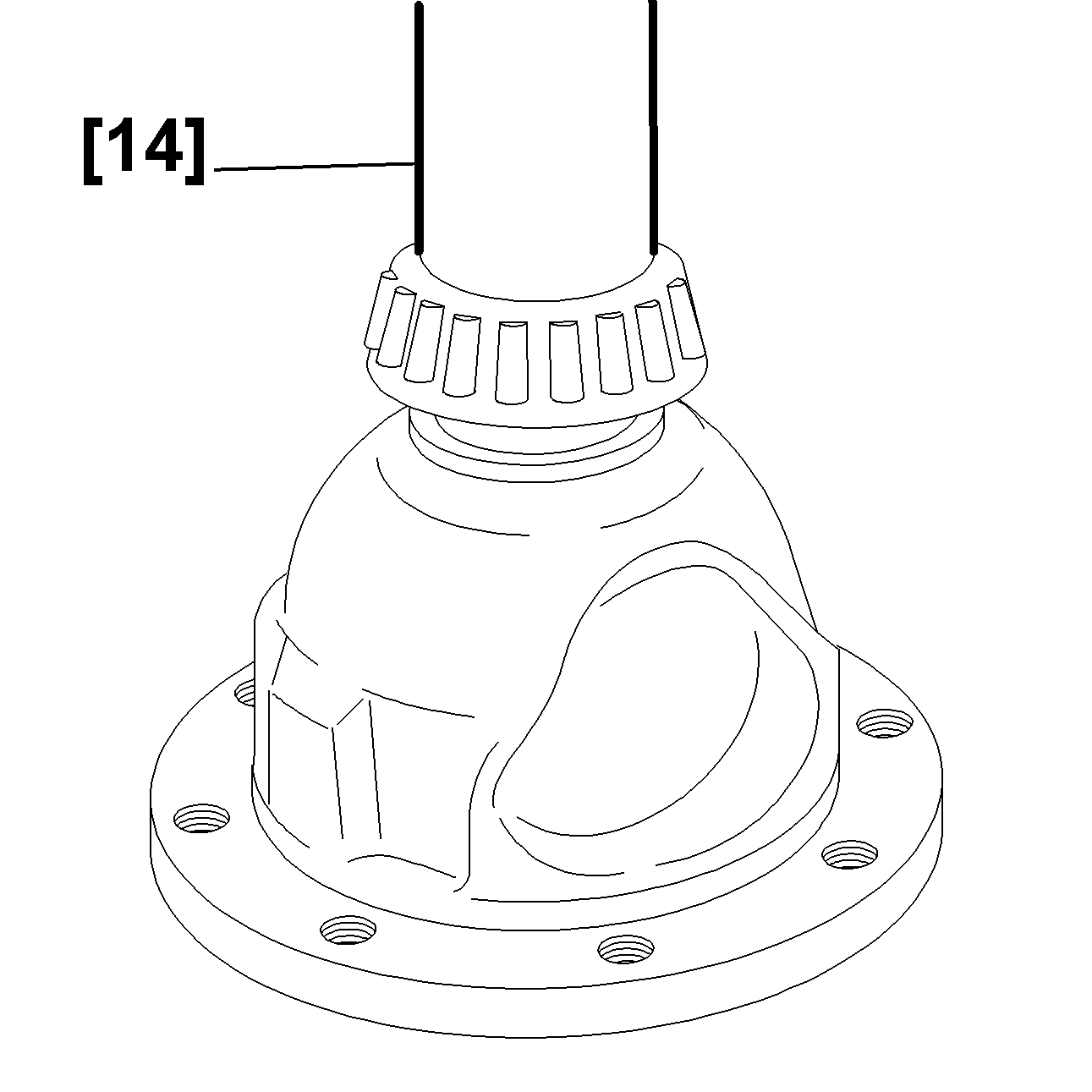

die Lager mit Hilfe des Werkzeugs [14] einbauen .

Einbauen :

• die Ausgleichkegelräderachse (2)
• die Ausgleichkegelräder (3) und ihre Stützteller (3), hierzu schwenken
• Antriebswellenkegelräder (5)
• Antriebswellenrad-Zentrierring (6), auf der vom Zahnkranz abgewandten Seite
• neue Haltestifte (1) der Achse

Zahnkranz (7) einbauen .

Grundsätzlich ersetzen : Die Schrauben .

Die Schrauben kreuzweise mit 2 daNm voranziehen .

Kreuzweises Anziehen der Schrauben mit 6 m.daN .
