C5HG30F1 - 307

AUSBAU - EINBAU GEBLÄSE

1 - AUSBAU

Ausbauen :

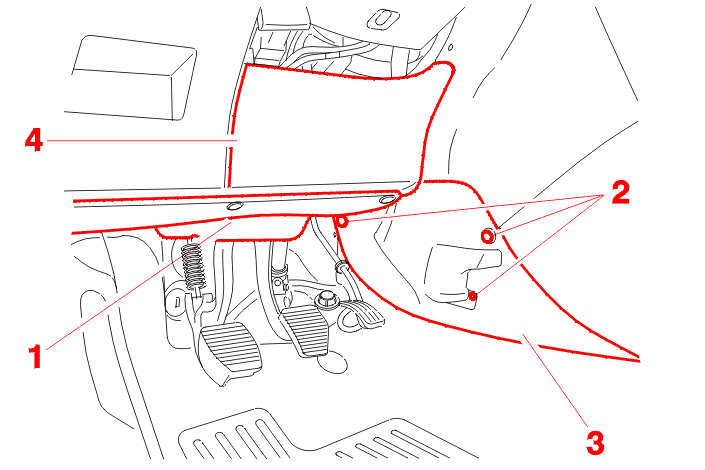

• Verkleidung (1) unter der Instrumententafel
• Befestigungen (2)
• Konsolenwange (3)
• die Verkleidung (4), hierzu nach unten lösen

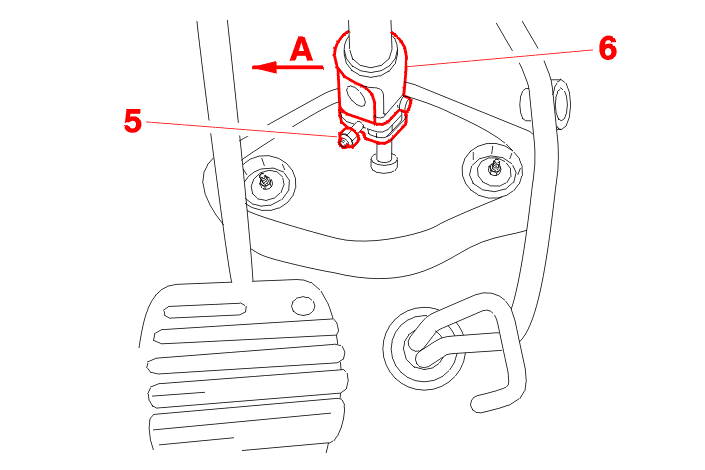

Die Sicherungsklammer der Schraube (5) ausbauen .

WICHTIG : Lenkschloss bei geradeaus gerichteten Rädern verriegeln (erst nach Ausbau der Schraube (5) wieder entriegeln) .

Schraube (5) ausbauen .

Das Gelenk (6) nach (A) schwenken, um es zu lösen .

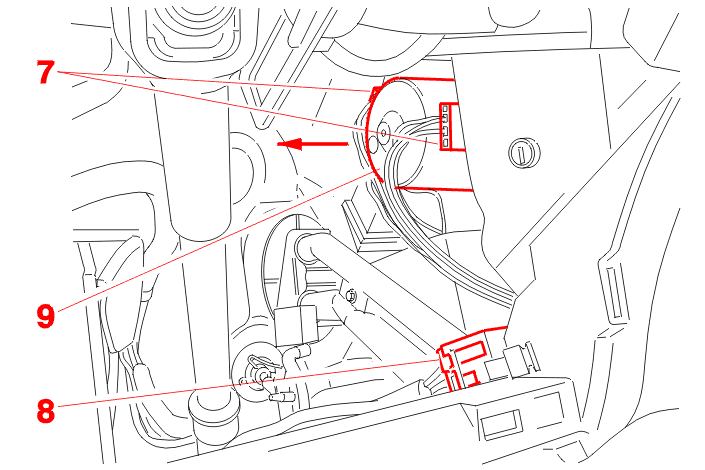

Die Stecker (7) abklemmen (Je nach Ausstattung) .

Den Stecker (8) der Instrumententafel lösen .

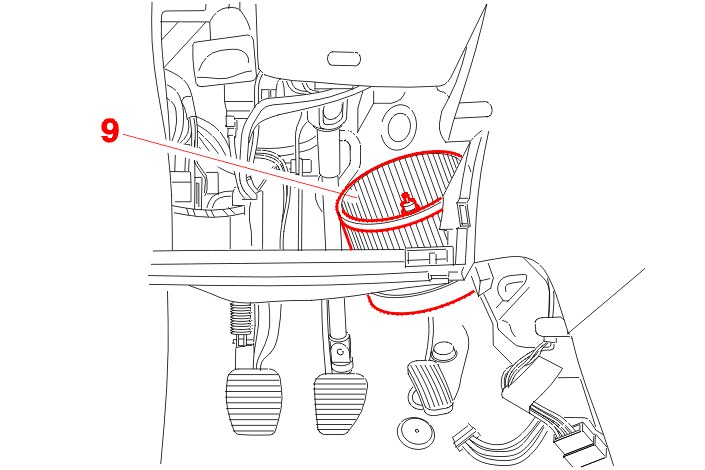

Das Gebläse (9) entriegeln, hierzu im Uhrzeigersinn drehen .

Am Gebläse (9) ziehen, um es zu lösen .

Das Gebläse (9) ausbauen, hierzu die Instrumententafel abspreizen .

2 - EINBAU

In der umgekehrten Reihenfolge des Ausbaus verfahren .

Elektrische Funktion überprüfen .

Anzugsdrehmoment der Schraube (5) : 2.2 daNm .
