C4AB0MF1 - 307

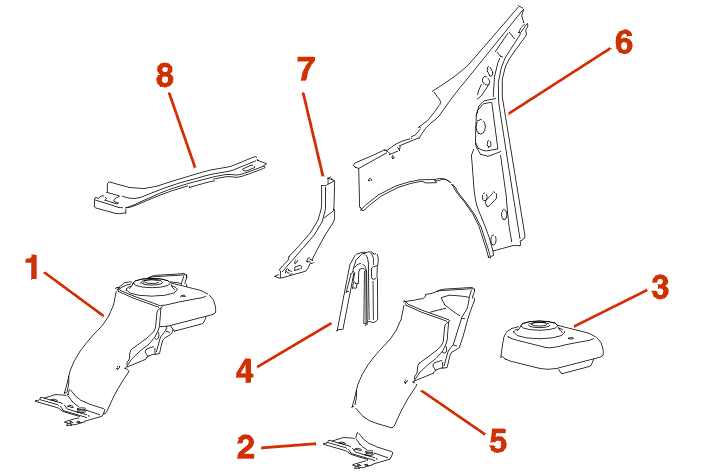

IDENTIFIKATION FORRESTE VENSTRE INDERSKÆRM
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|
| 1 | samlet hjulkasse venstre for | ja | - | 2 til 5 |
| 2 | forreste del af hjulkasse for | ja | 1,17 | - |
| 3 | fjedertårn | nej | 2,50 | - |
| 4 | forstærkning af forhjulskasse | nej | 0,67 | - |
| 5 | hjulkasse for | nej | 1,17 | - |
| 6 | samlet inderskærm fortil | ja | 0,67 / 1,47 | sammenføjet stykke |
| 7 | beslag til forskærm | ja | 0,97 | - |
| 8 | øverste del af lygteopstilling | ja | 1,76 | - |

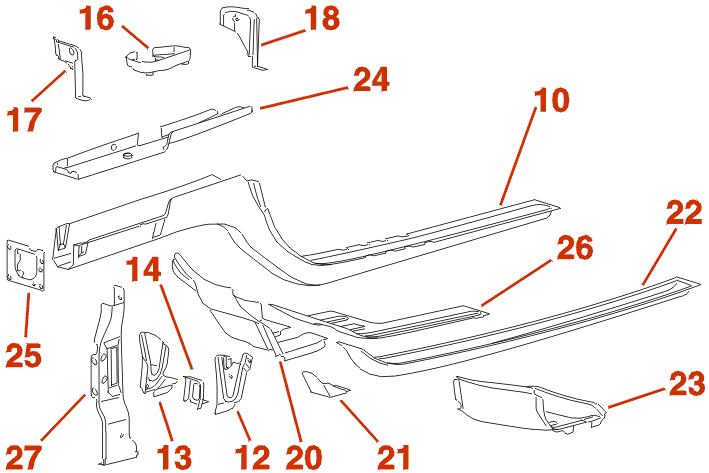

| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|
| 9 | del af venstre inderskærm | ja | - | 1+10+11 |
| 10 | længdevange | nej | 1,76 / 2,44 | sammenføjet stykke |
| 11 | ophængsforstærkning til befæstelse af komplet forbro | ja | - | 12+13+14 |
| 12 | udvendig ophængsplade for forbro | nej | 1,95 | - |
| 13 | indvendig ophængsplade for forbro | nej | 1,95 | - |
| 14 | ophængsforstærkning af befæstelse af forbro | nej | 1,95 | - |
| 15 | komplet gearkasse ophæng | ja | - | 16+17+18 |
| 16 | forreste gearkasse ophæng | nej | 3,00 | - |
| 17 | monteringsforstærkning til forreste gearkasseophæng | nej | 2,44 | - |
| 18 | monteringsforstærkning til bageste gearkasseophæng | nej | 2,50 | - |
| 19 | forbindelsesstykke til komplet tunnel vange | ja | - | 20+21 |
| 20 | forbindelse kardantunnel vange | nej | 1,17 / 1,95 | sammenføjet stykke |
| 21 | bageste befæstelsesforstærkning på forbro | nej | 2,00 | - |
| 22 | indvendig længdevange | ja | 2,00 | - |
| 23 | forbindelsesstykke længdedragervange | ja | 1,47 | - |
| 24 | forvangens indvendige del | ja | 1,80 | - |
| 25 | længdevange endestykker | ja | 3,00 | - |
| 26 | vangens bageste del | ja | 1,95 | - |
| 27 | lygteopstillingsbeslag på inderskærm | ja | 1,76 | - |
