C4CH24F1 - 307 3-DØRS MODEL

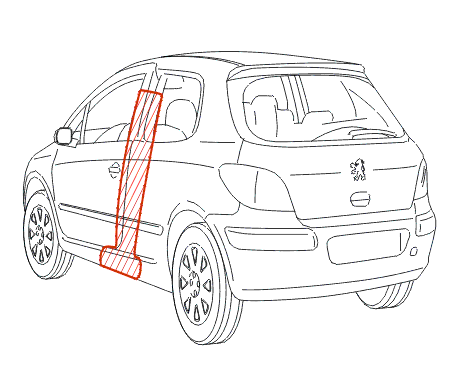

UDSKIFTNING DEL AF B-STOLPE - BAGSTOLPEPLADE

VIGTIGT : VID TILLVERKNING AV DENNA BIL HAR MAN ANVÄNT MIG SVETSNING ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik får användas .

BEMÆRK : alle blanke overflader skal beskyttes gennem den godkendte fremgangsmåde med elektrolytisk genforzinkning (zinkstation) .

VIGTIGT : overhold de elementære hygiejne- og sikkerhedsregler (der bør bæres sikkerhedsmaske mod organiske dampe - og arbejdes i ventilerede lokaler) .

1 - SUPPLERENDE OPERATION(ER)

Udskiftning :

• FORDØR
• DEL AF BAGSKÆRM
• UDVENDIG PANEL

2 - SPECIALDETALJER

Ved tilpasning af den komplette bagskærm, skal man anvende rettebænk eller mekanisk eller elektronisk måleapparat .

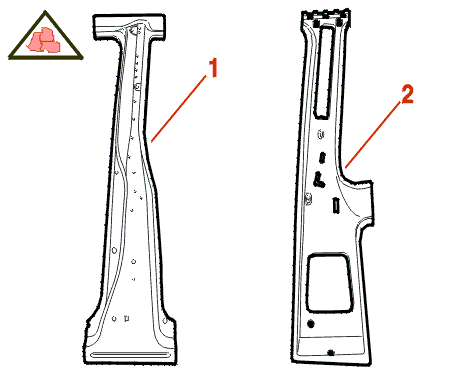

3 - IDENTIFIKATION AF RESERVEDEL

(1) Samlet bagstolpe .

(2) Bagstolpeplade .

4 - RESERVEDELENS OPBYGNING

(3) Bagstolpe .

(4) B-stolpe stiver .

(5) Møtrik - møtrikhus for fordør .

(6) Forankringsrampe beslag .

(7) C-stolpe mellemplade .

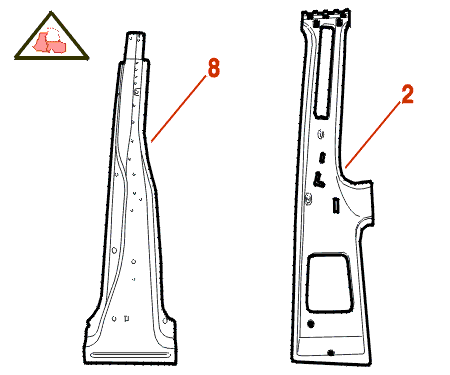

5 - TIL UDFØRELSEN KRÆVES FØLGENDE DEL(E)

(8) Komplet skarret c-stolpe .

(2) Bagstolpeplade .

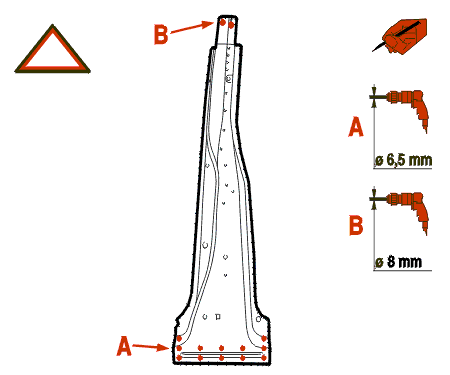

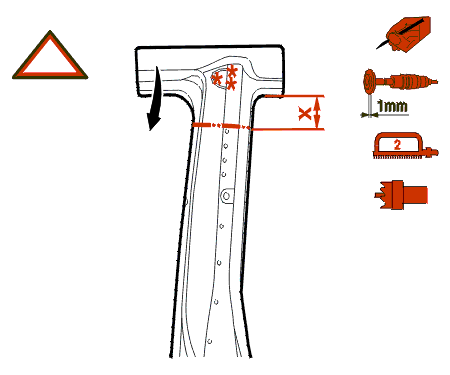

6 - FORBEREDELSE AF NY DEL

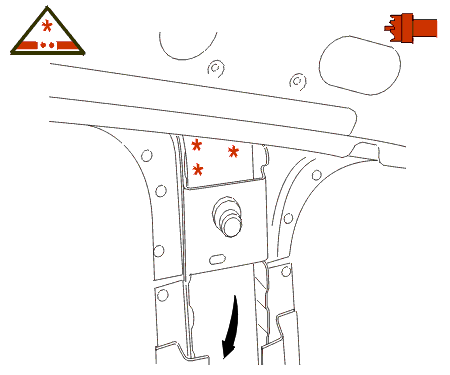

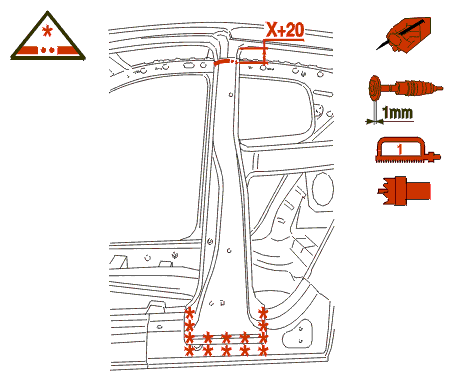

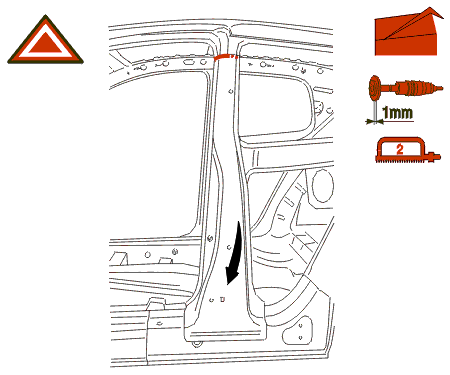

7 - UDSKÆRING

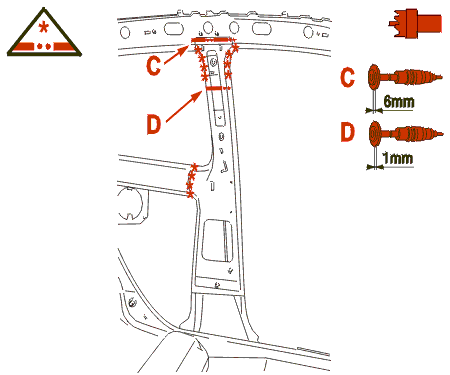

8 - UDSKÆRING

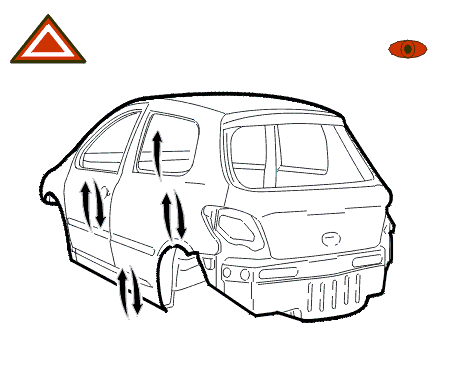

9 - TILPASNING

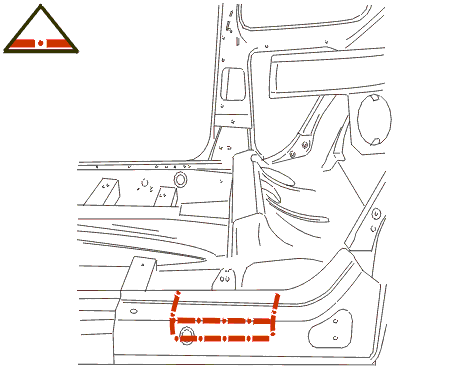

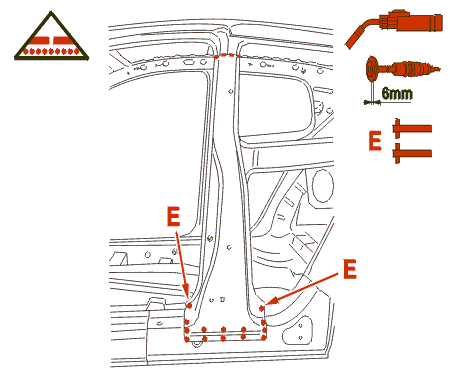

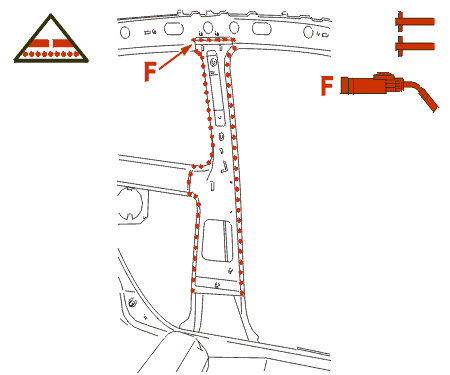

10 - SVEJSNING

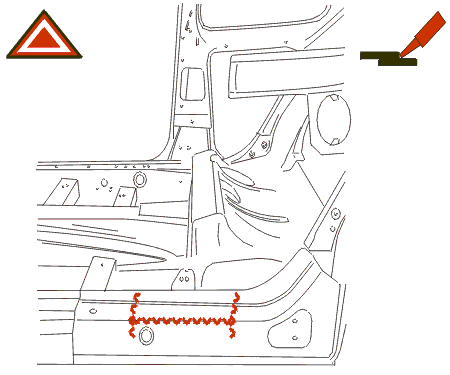

11 - BESKYTTELSE
