C4CH26F1 - 307 5-DØRS MODEL
IDENTIFIKATION INDVENDIG KARROSSERISIDE

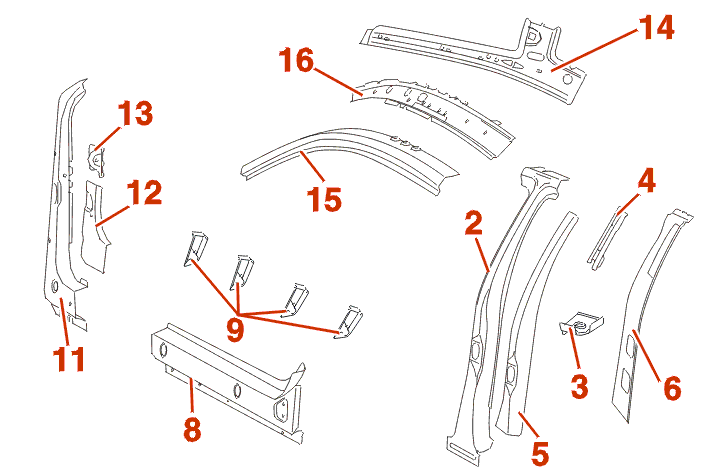

| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|
| 1 | samlet forstærkning midterstolpe | ja | - | 2+3+4+5 |
| 2 | forstærkning af midterstolpe | nej | 0,77 | - |
| 3 | adskillelse på b-stolpe | nej | 1,47 | - |
| 4 | forankringsrampe beslag sikkerhedssele |
nej | 1,95 | - |
| 5 | stiver til komplet b-stolpe | nej | 1,47 | THLE |
| 6 | indvendige midterstolpe | ja | 0,77 | - |
| 7 | forstærkning af komplet vange | ja | - | 8+9 |
| 8 | vange forstærkning | nej | 0,97 | - |
| 9 | vange adskillelse | nej | 0,97 | - |
| 10 | samlet A-stolpe forstærkning | ja | - | 11+12+13 |
| 11 | A-stolpeforstærkning | nej | 1,17 | - |
| 12 | nederste hjørnebeslag til a-stolpe | nej | 0,97 | - |
| 13 | forstærkning til dørstop | nej | 1,76 | - |
| 14 | forrudestolpe, indvendig del | ja | 1,47 | - |
| 15 | forrudestolpe | ja | 0,97 | THLE |
| 16 | tagstolpe, indvendig del | ja | 1,17 | - |
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|

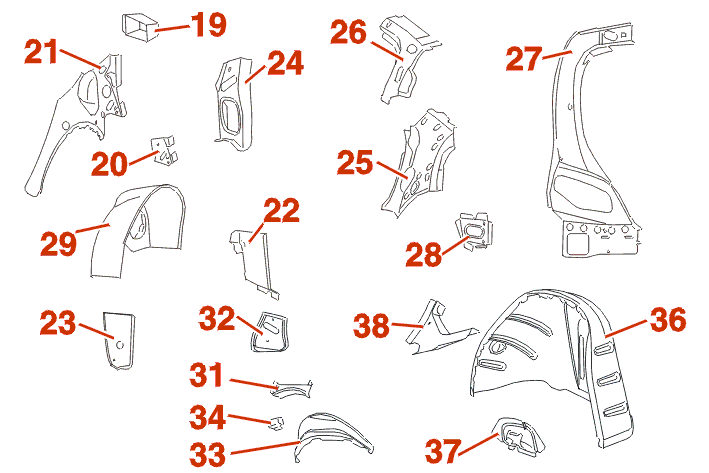

| 17 | indvendig del af venstre komplette bagskærm | ja | - | 19 til 29 |
| 18 | indvendig del af højre komplette bagskærm | ja | - | 19 til 23 25 til 30 |
| 19 | monteringsforstærkning til rulle på stolpe | nej | - | - |
| 20 | løfte forstærkning | nej | 1,47 | - |
| 21 | nedre indvendig del af stolpe | nej | - | - |
| 22 | forlænger til indvendig bagskærm | ja | 0,67 | - |
| 23 | forreste afslutningsstykke til indvendig bagskærm | ja | 1,17 | - |
| 24 | lodret stiver panel side | nej | 1,17 | venstre udelukkende |
| 25 | øverste indvendige del af stolpe | ja | 0,67 | - |
| 26 | mellemstykke til tagramme | nej | 1,47 | - |
| 27 | indvendig del af afløbsrende på bagklap | ja | - | - |
| 28 | vandret stiver til bagskærm | ja | 0,77 | - |
| 29 | inderskærmens klædning | ja | 0,67 | - |
| 30 | højre indvendige bagskærm | ja | - | 29 til 34 |
| 31 | nederste lodrette stiver i sidepanel | nej | 1,17 | højre udelukkende |
| 32 | vandret stiver panel side | nej | 1,17 | højre udelukkende |
| 33 | øverste afslutningsstykke til indvendig bagskærm | nej | 1,17 | højre udelukkende |
| 34 | nederste beslag for brændstofrør | nej | 1,76 | højre udelukkende |
| 35 | samlet hjulkasse bag | ja | - | 36 til 38 |
| 36 | hjulkasse bag | nej | 0,77 | - |
| 37 | støddæmper beslag | nej | 2,00 | - |
| 38 | forbindelsesstykke vognbund komplet hjulkasse | nej | 1,80 | - |
