C4EB1FF1 - 307
IDENTIFIKATION KLÆDNING
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|

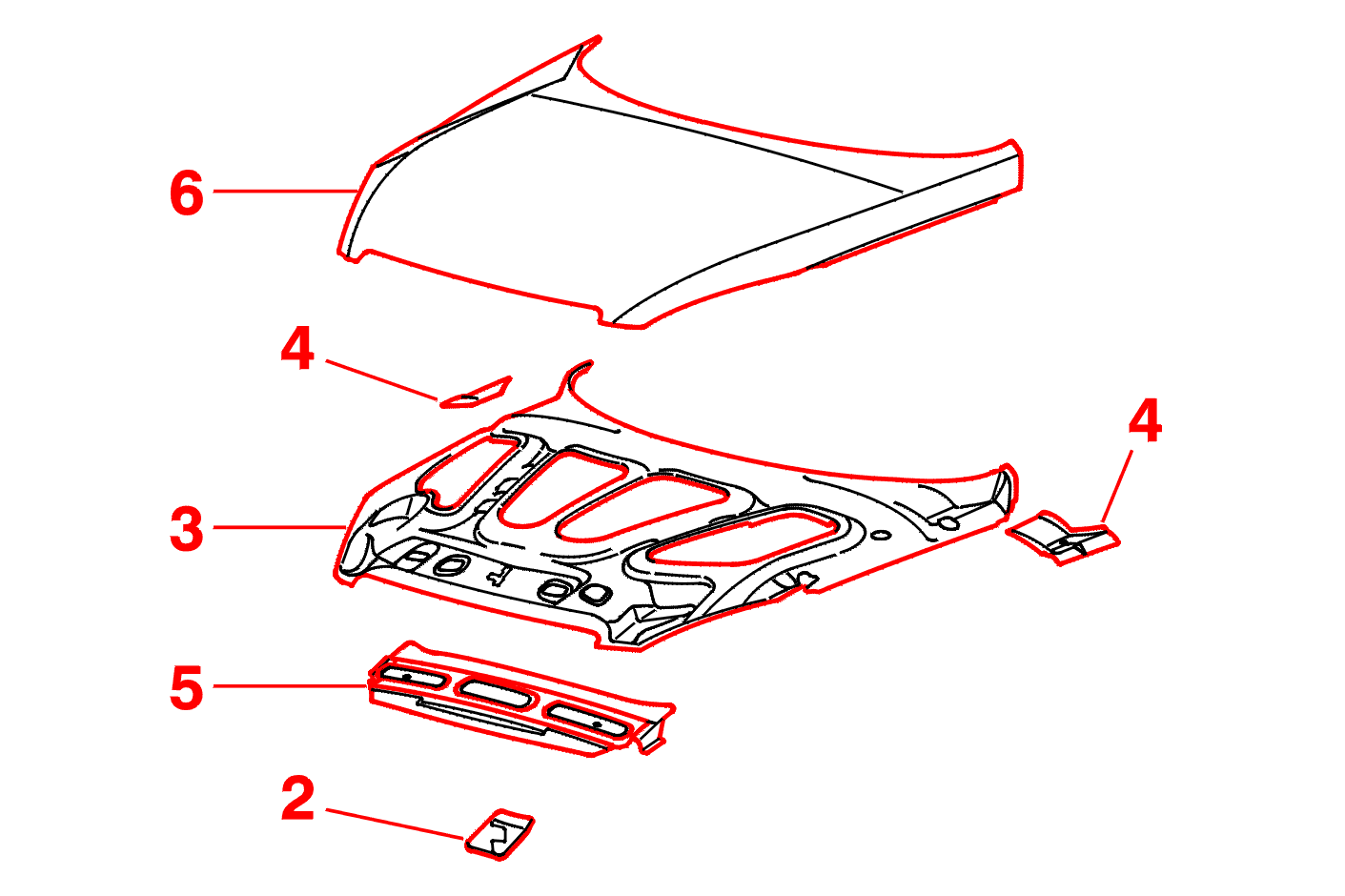

| 1 | komplet motorhjelm | ja | - | 2 til 6 |
| 2 | ophæng for samlet motorhjelmsgraf | nej | 1,47 | G10/10 |
| 3 | inderside motorhjelm | nej | 1,0 | aluminium |
| 4 | forstærkning af samlet motorhjelmshængsel | nej | 2,0 | aluminium |
| 5 | motorhjelmsstiver | nej | 1,0 | aluminium |
| 6 | motorhjelm | nej | 1,2 | aluminium |
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|

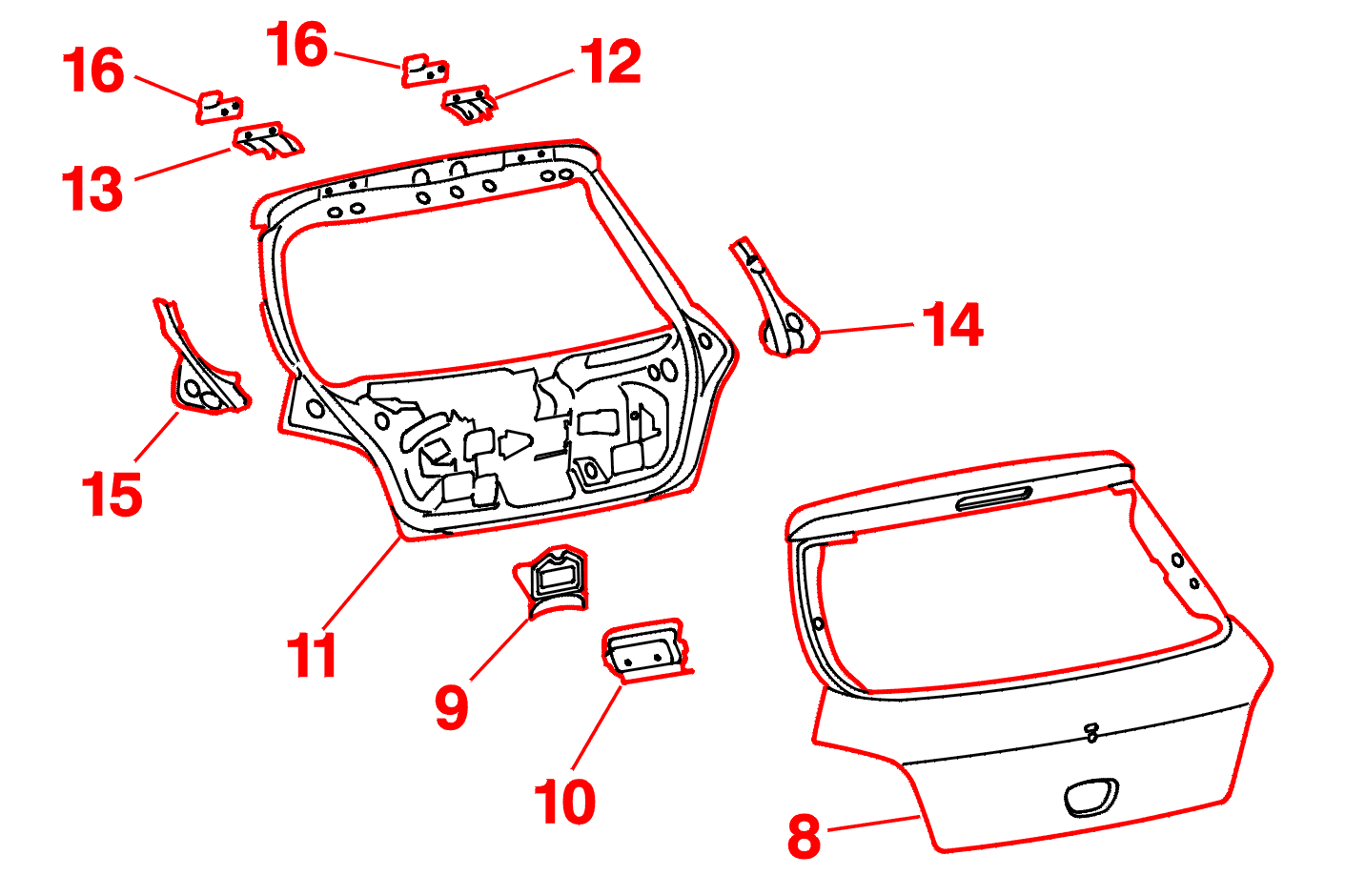

| 7 | komplet bagklap | ja | - | 7 til 16 |
| 8 | bagklap | nej | 0,67 | - |
| 9 | monteringsforstærkning af udvendigt åbningsgreb på bagklap | nej | 1,47 | - |
| 10 | monteringsforstærkning af bagklapslås | nej | 1,47 | - |
| 11 | indvendig klædning af bagklap | nej | 0,67 | - |
| 12 | forstærkning af højre bagklapshængsel | nej | 1,47 | - |
| 13 | forstærkning af venstre bagklapshængsel | nej | 1,47 | - |
| 14 | monteringsforstærkning af højre bagklapsløfter | nej | 1,47 | - |
| 15 | monteringsforstærkning af venstre bagklapsløfter | nej | 1,47 | - |
| 16 | bagklapshængsler | ja | - | - |
5-DØRS MODEL
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|

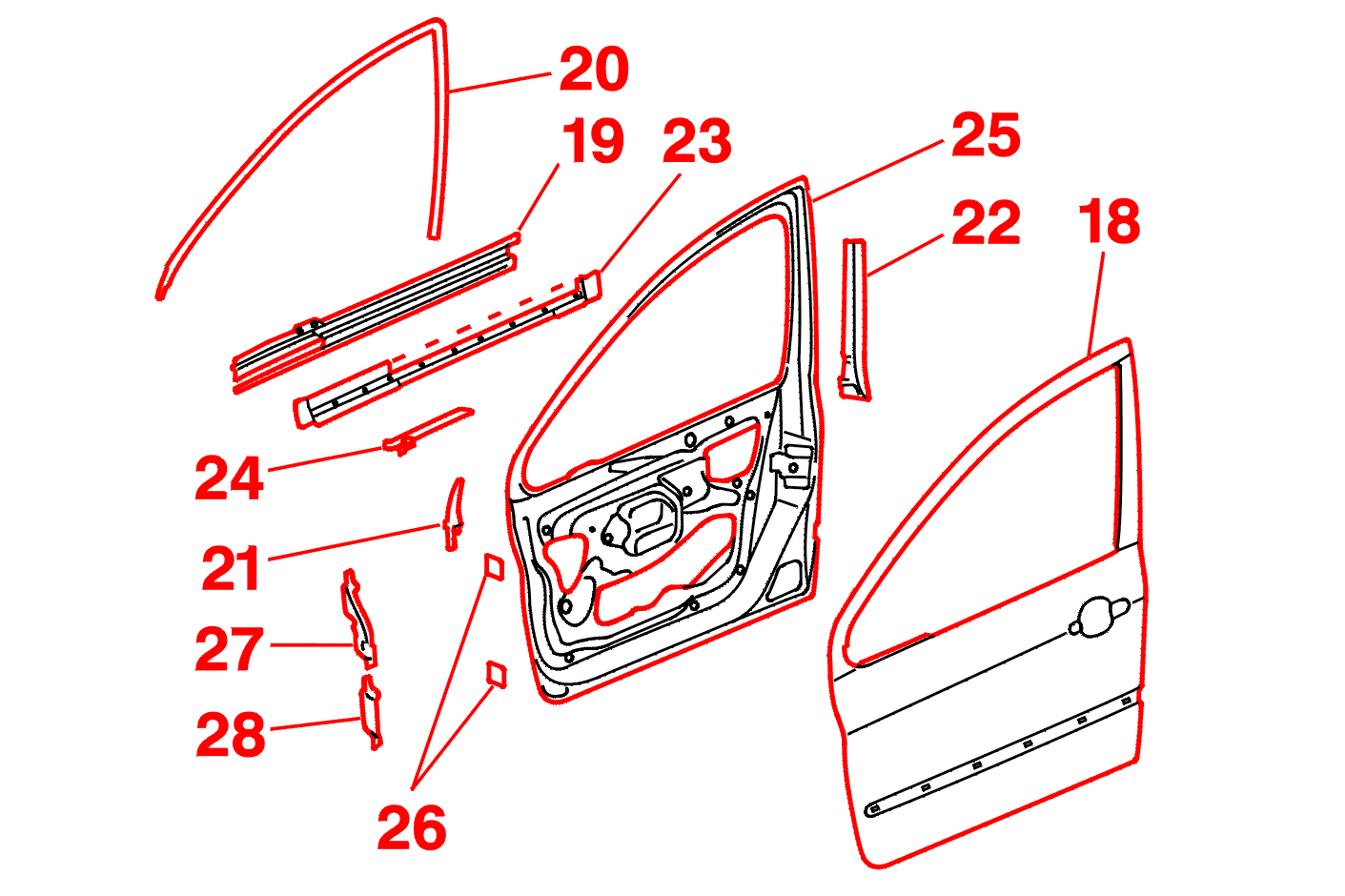

| 17 | komplet fordør | ja | - | 18 til 28 |
| 18 | fordør | ja | 0,67 | - |
| 19 | vandret dørstiver | nej | 0,67 | - |
| 20 | ramme dørskinne | nej | 0,97 | - |
| 21 | forreste forstærkning af dørramme | nej | 1,17 | - |
| 22 | bageste forstærkning af dørramme | nej | 1,17 | - |
| 23 | forstærkningsprofil til indvendig dørklædning | nej | 1,17 | - |
| 24 | forbindelsestykke for spejl hjørnebeslag | nej | 0,97 | - |
| 25 | indvendig dørklædning | nej | 0,67 | - |
| 26 | svejset bolt | nej | 6,0 | - |
| 27 | forstærkning af øverste dørhængsel | nej | 1,95 | - |
| 28 | forstærkning af nederste dørhængsel | nej | 1,76 | - |
3-DØRS MODEL
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|

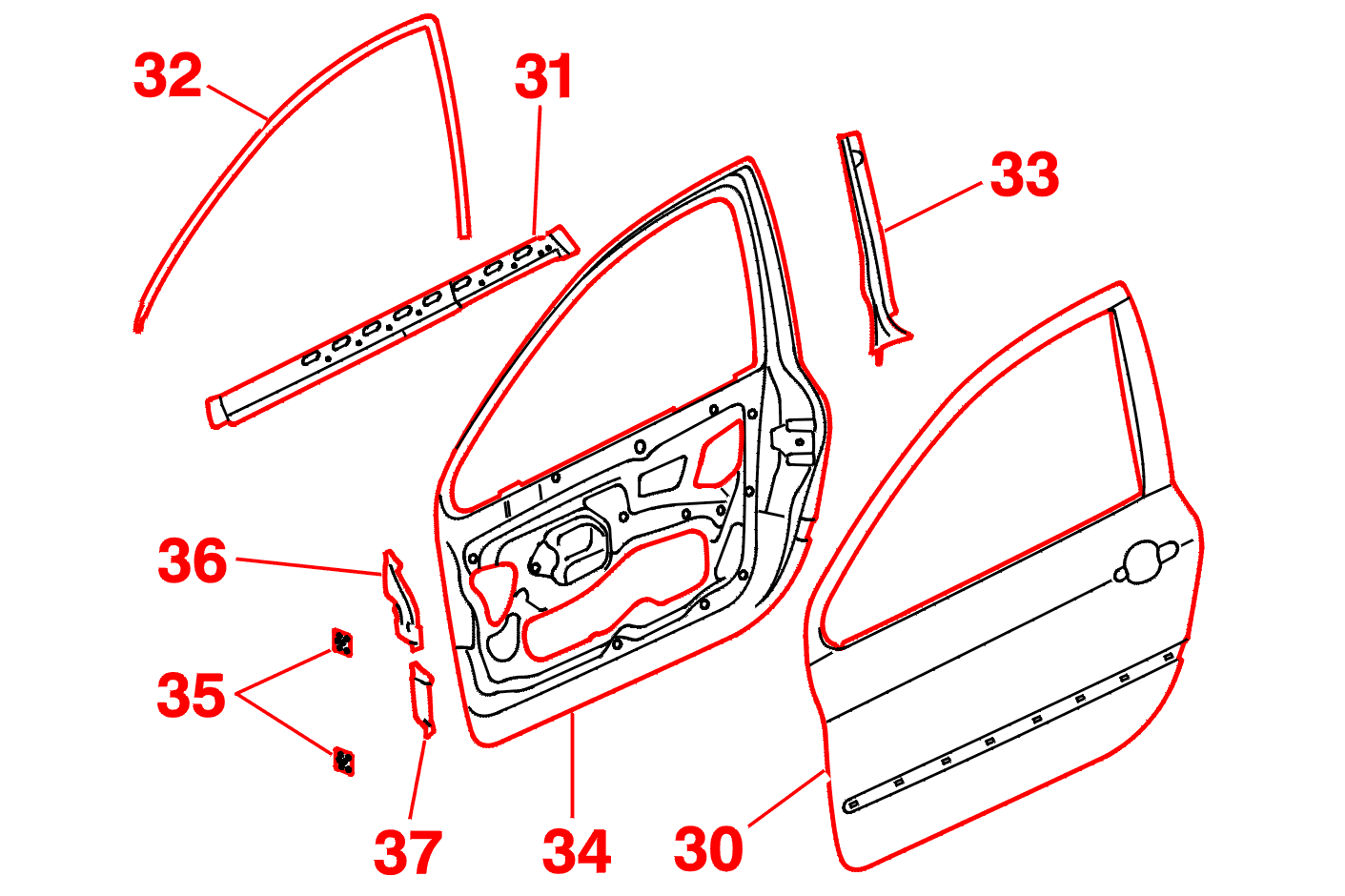

| 29 | komplet fordør | ja | - | 30 til 37 |
| 30 | fordør | ja | 0,67 | - |
| 31 | vandret dørstiver | nej | 0,67 | - |
| 32 | ramme dørskinne | nej | 0,97 | - |
| 33 | bageste forstærkning af dørramme | nej | 1,17 | - |
| 34 | indvendig dørklædning | nej | 0,67 | - |
| 35 | svejset bolt | nej | 6,00 | - |
| 36 | forstærkning af øverste dørhængsel | nej | 1,95 | - |
| 37 | forstærkning af nederste dørhængsel | nej | 1,76 | - |
| afmærkning | betegnelse | res.delsnr. | tykkelse (mm) |
bemærkning(er) |
|---|---|---|---|---|

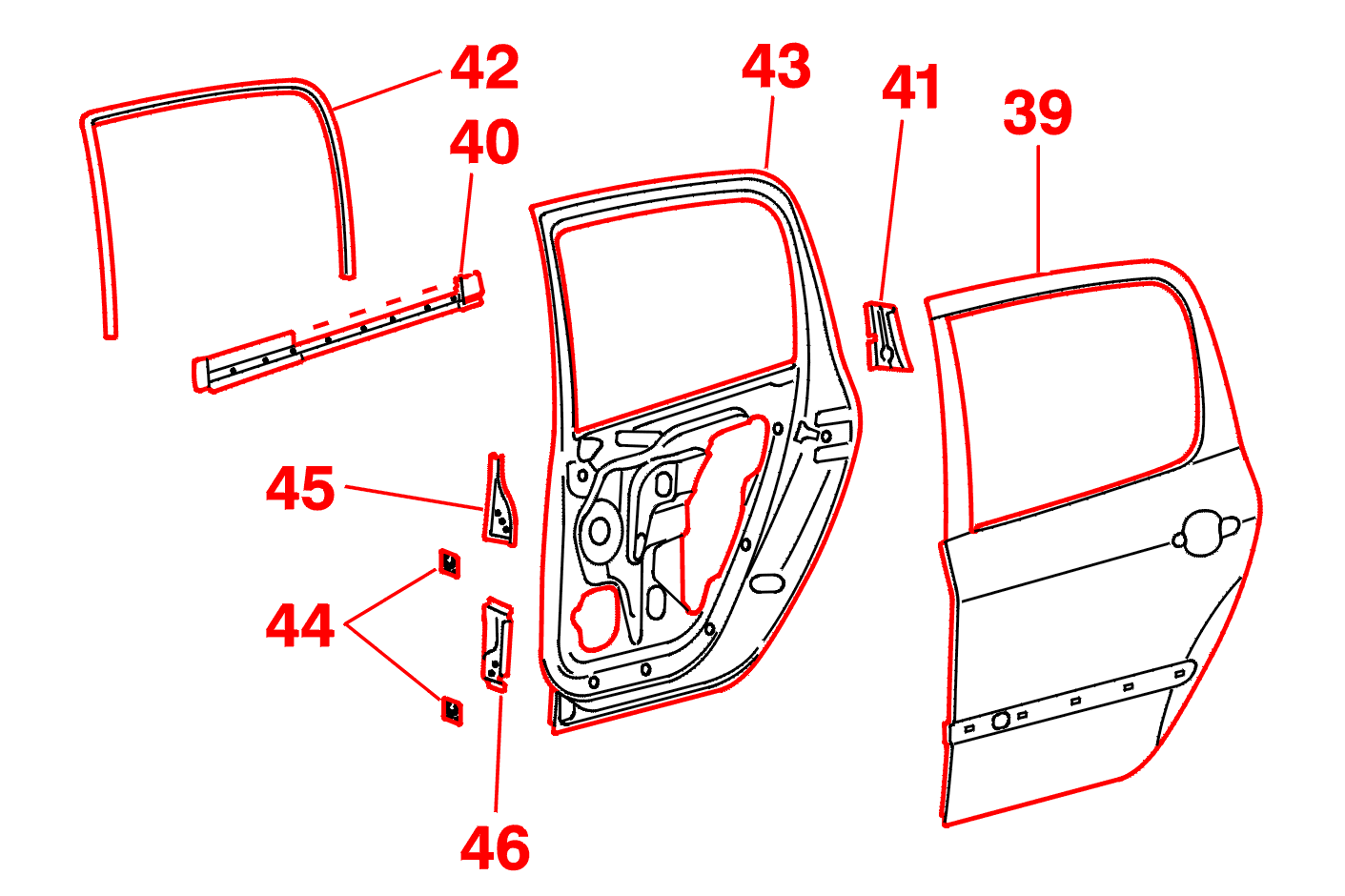

| 38 | komplet bagdør | ja | - | 39 til 46 |
| 39 | bagdør | ja | 0,67 | - |
| 40 | vandret forstærkning til bagdør | nej | 0,67 | - |
| 41 | bageste forstærkning for bagdørsramme | nej | 0,97 | - |
| 42 | ruderamme til bagdør | nej | 0,97 | - |
| 43 | bagdør, indvendig del | nej | 0,67 | - |
| 44 | svejset bolt | nej | 6,00 | - |
| 45 | forstærkning af øverste bagdørshængsel | nej | 1,47 | - |
| 46 | forstærkning af nederste bagdørshængsel | nej | 1,97 | - |
