B3EF04K1 - 307

RÉGLAGE POUSSOIR DE MÉCANISME DE DIRECTION

1 - OUTILLAGE SPÉCIAL

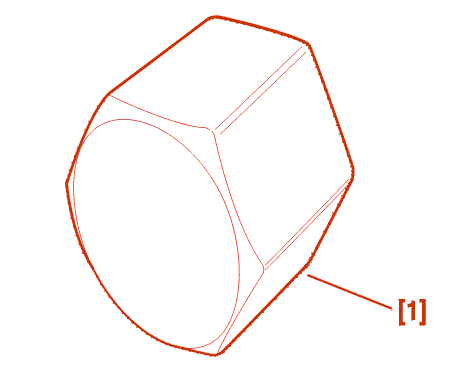

[1] Empreinte hexagonale de 18 mm/plat (-).0720-G .

2 - RÉGLAGE

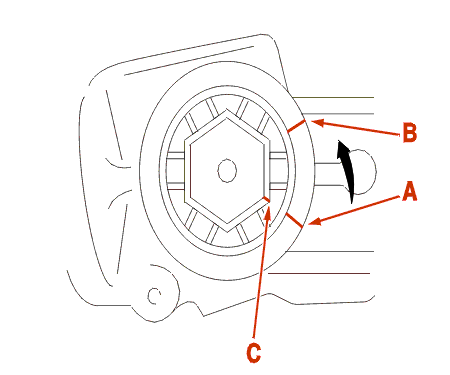

Effectuer les repères (A) - (B) sur le carter de direction .

Effectuer le repère (C) sur le bouchon (1) coïncidant avec le repère (A) .

À l'aide de l'outil [1], desserrer le bouchon (1) jusqu'à ce que le repère (C) coïncide avec le repère (B) .

Freiner le bouchon (1) par rapport au carter de direction, à l'aide d'un pointeau .

Effectuer 3 courses de crémaillère de butée à butée .

S'assurer qu'il n'y a pas de point dur sur tout le parcours de la crémaillère .

Positionner la crémaillère au point milieu .

REPOSER LE MÉCANISME DE DIRECTION .
