B1HB1AK1 - 307 MOTOR DV4TD
AZONOSÍTÁS, JELLEMZOK, MGHÚZÁSI NYOMATÉKOK DÍZEL-BEFECSKENDEZÉS BOSCH
1 - AZONOSÍTÁS
1 - 1 - NAGYNYOMÁSÚ SZIVATTYÚ (BOSCH EDC16)

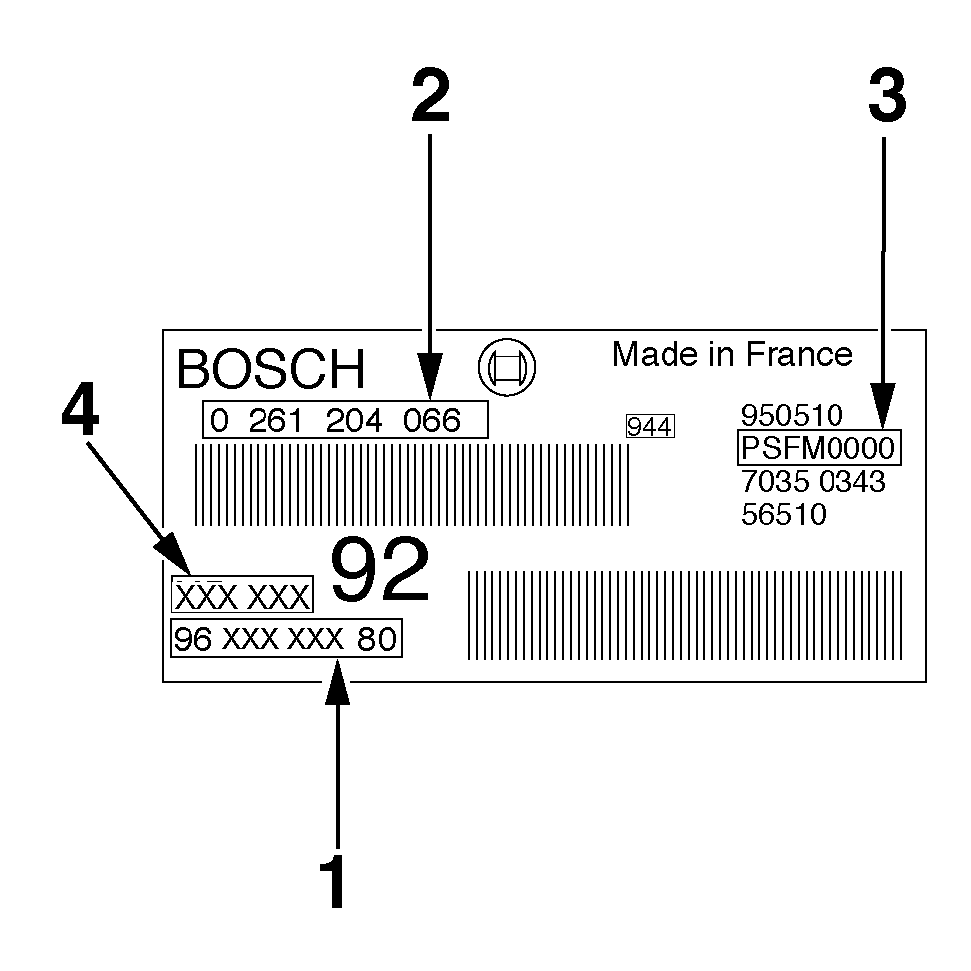

Azonosító jelölés amely tartalmazza :

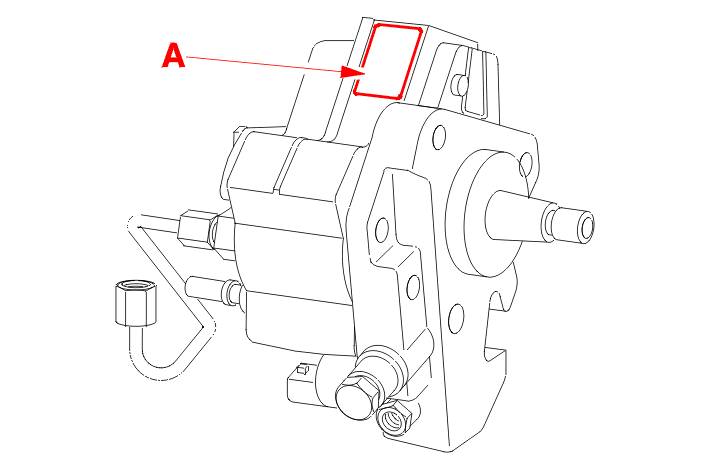

Jelölési zóna (A), amely tartalmazza :

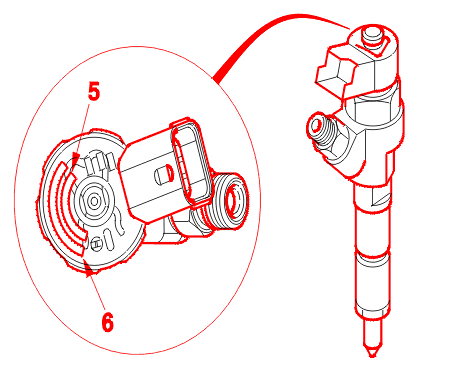

1 - 2 - BEFECSKENDEZOSZELEPEK
Jelölési zóna amely tartalmazza :
2 - JELLEMZOK
| szabályos típus | 8HZ |
|---|---|
| motorkód | DV4TD |
| tápellátó rendszer | (HDI) nagy nyomású közvetlen befecskendezés |
| márka | BOSCH |
| típus | EDC16 |
| tüzeloanyag | gázolaj / gázolaj + 5 % maximum DIESTER |
| szivattyú típusa | CP3,2 |
| nyomás (bar) | 1350 |
| leszabályozási fordulatszám (ford./perc) | 5000 |
| alapjárat (ford./perc) | 800 ± 20 |
| befecskendezőszelep / befecskendezőszelep-tartó cikkszám | 9641922780 |

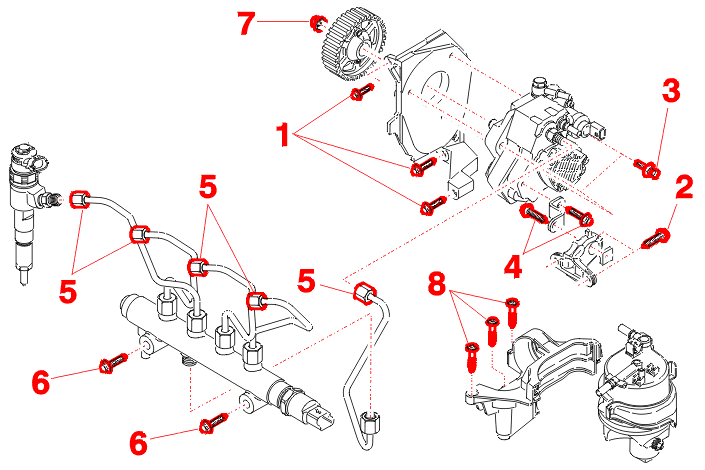

3 - MEGHÚZÁSI NYOMATÉKOK
| jelölés | (m.daN) |
|---|---|
| (1) befecskendezőszivattyú első tartója | 2.0 |
| (2) befecskendezőszivattyú hátsó tartója | 1.0 |
| (3) befecskendezőszivattyú első rögzítése | 2.25 |
| (4) befecskendezőszivattyú ( ) hátsó rögzítése | 1.5 |
| (5) nagynyomású cső előzetes meghúzása | 1.7 |
| (5) nagynyomású cső meghúzása | 2.2 |
| (6) rögzítése a nagynyomású csőnek | 2.25 |
| (7) csavaranyája a szivattyú szíjtárcsájának | 5.0 |
| (8) gázolajszűro | 0.5 |
| befecskendező-tartó rögzítése a hengerfejen | 2.0 |
