B1BB1EK1 - 307 MOTORE EW10J4
IDENTIFICAZIONE, CARATTERISTICHE, COPPIA(E) DI SERRAGGIO MOTORE
1 - IDENTIFICAZIONE

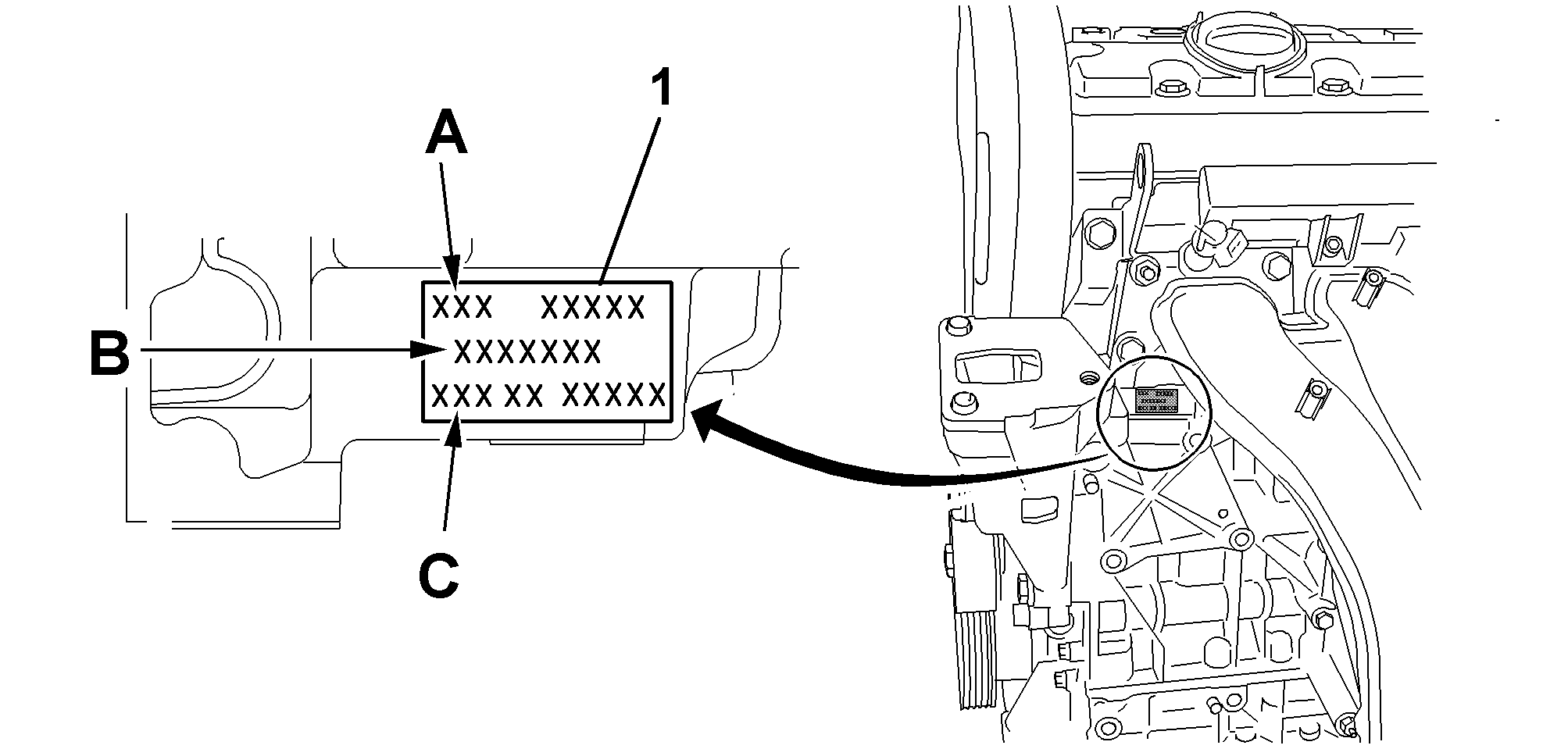

Stampigliatura d'identificazione comprendente :
2 - CARATTERISTICHE
| codice motore | EW10J4 |
|---|---|
| tipo regolamentare motore | RFN |
| particolarità | senza |
| riferimento organo | N.C |
| numero di cilindri | 4 |
| alesaggio x corsa (mm) | 85 x 88 |
| cilindrata (cm3) | 1997 |
| rapporto volumetrico | 10.8 |
| potenza massima : kw : CEE | 100 |
| potenza massima : cv DIN | 138 |
| regime potenza massima (gr/mn) | 6000 |
| coppia massima : m.daN : CEE | 19 |
| regime coppia massima (gr/mn) | 4100 |
| turbocompressore | N.C |
| scambiatore | N.C |
| pressione di sovralimentazione : bar | N.C |
| sistema di alimentazione | multipunto |
| marca | MAGNETTI MARELLI |
| tipo | MM 4.8 P |
| N.C : non equipaggiato con la funzione o con il dispositivo in questione o valore non esistente N.E : valore non conosciuto o non comunicato |
|
3 - COPPIE DI SERRAGGIO

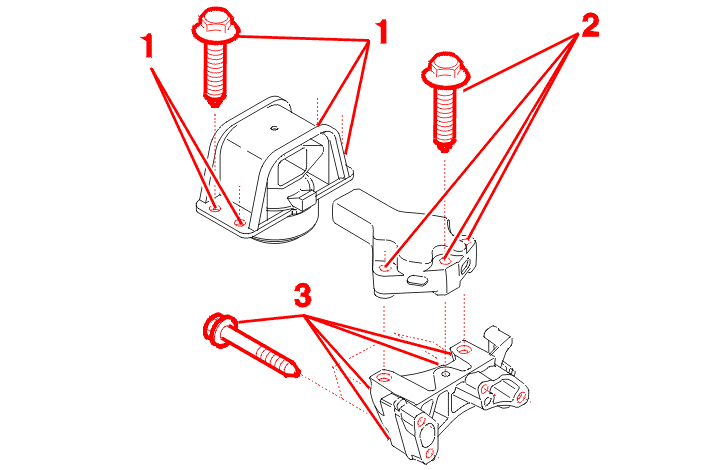

3 - 1 - SOSPENSIONE DEL GRUPPO MOTOPROPULSORE
| riferimento/designazione | m.daN | m.daN |
|---|---|---|
| particolarità | BE4 | AL4 |
| (1) ponticello | 6 | 6 |
| (2) Fissaggio supporto motore destro | 6 | 6 |
| (3) Fissaggio supporto motore destro | 4.5 | 4.5 |
| riferimento/designazione | m.daN | m.daN |
|---|---|---|
| particolarità | BE4 | AL4 |

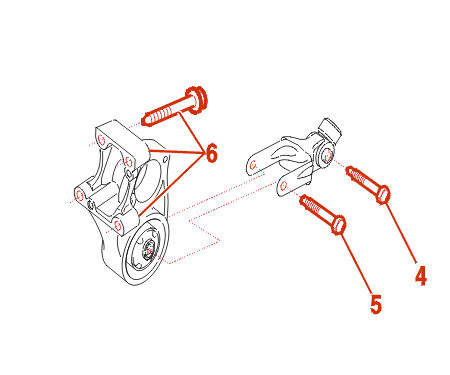

| (4) fissaggio bielletta anticoppia | 4 | 4 |
| (5) fissaggio bielletta sul supporto elastico anticoppia | 5.5 | 5.5 |
| (6) fissaggio del supporto elastico anticoppia | 4.5 | 4.5 |
| riferimento/designazione | m.daN | m.daN |
|---|---|---|
| particolarità | BE4 | AL4 |
| (7) fissaggio supporto cambio | 2 | 2 |
| (8) fissaggio(i) tirante sede della batteria | 1 | 1 |
| (9) fissaggio del supporto elastico sul supporto | 3 | 3 |
| (10) fissaggio supporto cambio sul supporto elastico sinistro | 6.5 | 6.5 |
| (11) l'asse | 5 | 5 |
3 - 2 - AGGANCIO MOBILE

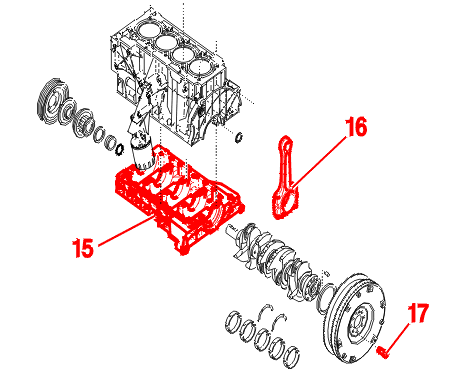

| (15) carter cappelli dei supporti dell'albero motore | ||
|---|---|---|
| riferimento/designazione | m.daN | m.daN |
| particolarità | vite ø 11 mm | vite ø 6 mm |
| preserraggio | 1 | 0.5 |
| disserraggio | si | no |
| serraggio | 1 poi 2 | 1 |
| serraggio angolare (°) | 70° ± 5° | senza |
| (16) cappelli di biella | |
|---|---|
| riferimento/designazione | m.daN |
| particolarità | senza |
| preserraggio | 1 |
| disserraggio | si |
| serraggio : m.daN | 2.5 |
| serraggio angolare | 46° ± 5° |
| (17) fissaggio volano motore/albero motore | |
|---|---|
| riferimento/designazione | m.daN |
| particolarità | senza |
| preserraggio | 2.5 |
| disserraggio | 180° |
| serraggio | 1 |
| serraggio angolare | 22° ± 5° |

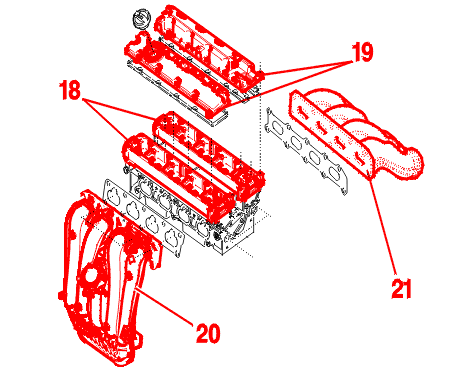

3 - 3 - EQUIPAGGIAMENTO TESTATA
| equipaggiamento testata | |
|---|---|
| riferimento/designazione | m.daN |
| particolarità | senza |
| (18) carter cappello del supporto dell'albero a camme ( preserraggio ) | 0.5 |
| (18) carter cappello del supporto dell'albero a camme ( serraggio ) | 1 |
| (19) coperchio della testata ( preserraggio ) | 0.5 |
| (19) coperchio della testata ( serraggio ) | 1.5 |
| (20) collettore di aspirazione ( serraggio ) | 1 |
| (21) collettore di scarico ( serraggio ) | 3.5 |
