B2BB0QK1 - 307 BE4R VERSNELLINGSBAK

PRESENTATIE GEREEDSCHAP VERSNELLINGSBAK

1 - SPECIAAL GEREEDSCHAP


merkteken benaming referentie referentie
[1] universele trekker FACOM U53 K2 4108 - T
[2] demontagehulpstuk voor universele trekker FACOM U53 T2 4108 - T


merkteken benaming referentie referentie
[3] stempel voor het verwijderen en aanbrengen van de buitenste lagerloopring van de primaire as (-).0317 - A
(-).0317 - AR		 7101 - TA
0317 - AR
[4] montagestempel voor voorste en achterste lager van de primaire as en achterste lager van secundaire as (-).0317 - F 7101 - TF
[5] demontagestempel voor lager 6e versnelling (secundaire as) (-).0317 - EZ 7101 - TE


merkteken benaming referentie referentie
[6] dop voor verwijderen-aanbrengen van moer van primaire as (-).0317 - AN 317 - AN


merkteken benaming referentie referentie
[7] armen voor trekker voor tandwiel 5e versnelling (-).0331 - F 0331 - F
[8] trekker (-).0331 - A 5703 - T


merkteken benaming referentie referentie
[9] stempel voor rechter differentieelkeerring (-).0317 - U 7114 - TX
[10] stempel voor linker differentieelkeerring (-).0317 - T 7114 - TW


merkteken benaming referentie referentie
[11] steun voor klokmicrometer
[11a] pen van steun voor klokmicrometer (-).0317 - AP 0317 - AP
[11b] steun voor klokmicrometer (-).0330 - V2 5708 - TV2
[11c] pen van steun voor klokmicrometer (-).0330 - V3 5708 - TV3


merkteken benaming referentie referentie

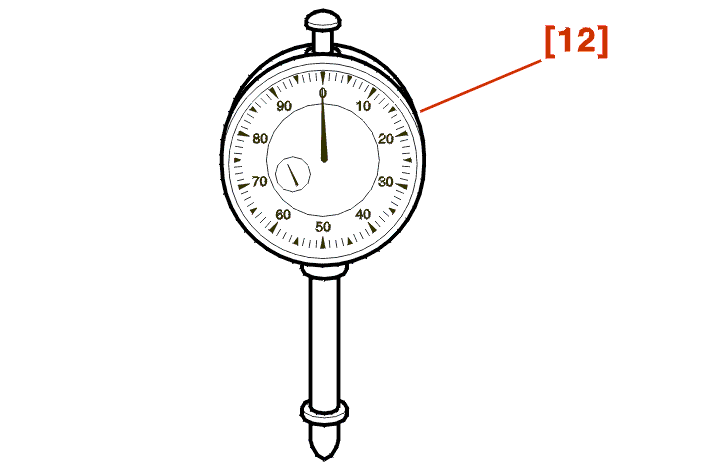

[12] klokmicrometer (-).1504 2437 - T


merkteken benaming referentie referentie
[13] slagtrekker
[13a] slagtrekker (-).0316 - A 1671 - T
[13b] hulpstuk (-).0317 - V 7113 - TX


merkteken benaming referentie referentie
[14] bus voor het aanbrengen van de differentieellagers (-).0317 - D 701 - TD
[15] drukplaat (-).0317 - JZ 4508 - TI


merkteken benaming referentie referentie
[16] trekker voor naaf 5e versnelling (-).0317 - Y 7116 - E


merkteken benaming referentie referentie
[17]
[17a]
[17b]		 gereedschap voor montage van borgpen (-).0317 - AM 8013 - T.AM


merkteken benaming referentie referentie
[18]
[18a]
[18b]		 trekker voor borgpen van schakelhefboom (-).0317 - AL 8013 - T.AL


merkteken benaming referentie referentie
[19] stempel voor het verwijderen en aanbrengen van de buitenste loopring van het lager van de 6e versnelling in het huis van de 5e/6e versnelling (-).0317 - AE -
[20] drukplaat (-).0317 - AF -
[21] stempel voor het aanbrengen van de lagers van de primaire en secundaire as (-).0317 - AH -


merkteken benaming referentie referentie
[22] drukring onder tandwiel (-).0317 - AG -


merkteken benaming referentie referentie
[23] stempel voor oliekeerring van primaire as (-).0317 - W -
[24] basisafstelring (-).0317 - X -
[25] kabel (-).0328 -


merkteken benaming referentie referentie
[26] gereedschap voor het losmaken van de kogels ø 10: (-).0216-G1 -
[27] gereedschap voor het losmaken van de kogels ø 13: (-).0216-G2 -


merkteken benaming referentie referentie
[28] stempel voor rechter differentieelkeerring (-).0317-U -
[29] stempel voor linker differentieelkeerring (-).0317-T -


merkteken benaming referentie referentie
[30] dop voor demonteren-monteren van bout van steun van versnellingsbak (-).0317-AB -


merkteken benaming referentie referentie
[31] stempel voor rechter differentieelkeerring (vierwielaandrijving) 7116 - TB (-).0326 - E
[32] beschermkap 7116 - TC (-).0326 - F


merkteken benaming referentie referentie
[33] dieptemeter FACOM 811 FACOM 811


merkteken benaming referentie referentie
[34] drie-armige trekker FACOM U20 -


merkteken benaming referentie referentie
[35] borggereedschap (-).0526 - J 70902 - K
