C4AB0KF1 - 307

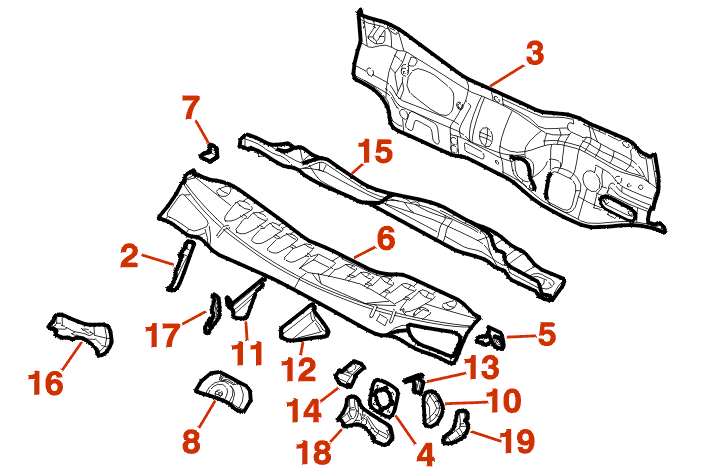

TUNNISTAMINEN {{N9079}} TABLIER COLLECTEUR D'AUVENT


merkintä rakenteet varaosaviite paksuus
(mm)		 havainto(not)
1 {{n9080}} tablier superieur assemble kyllä - 2+3+4+5+6+7+8
2 ilmanottokotelon ohjainlevy (oikea puoli) ei 0,67 -
3 ylempi etupelti ei 0,97 -
4 etupellin vahvike (vasen puoli) ei 1,47 -
5 {{n9081}} support tirant pedalier ei 1,95 -
6 tuulilasin ikkuna-aukon alempi poikkipalkki ei 0,77 -
7 kojelaudan keskikannatin ei 0,77 -
8 {{n9082}} renfort superieur support gauche colonne de direction ei 1,97 -

merkintä rakenteet varaosaviite paksuus
(mm)		 havainto(not)
9 {{n9083}} doublure traverse inferieure baie pare-brise assemblee kyllä - 10 - 19
10 {{n9084}} raidisseur gauche auvent ei - -
11 {{n9085}} support filtre a particules (oikea puoli) ei 1,95 -
12 {{n9085}} support filtre a particules (vasen puoli) ei 1,95 -
13 {{n9086}} liaison amplificateur freinage tablier ei 1,17 -
14 lasinpyyhkimen keskituki ei 1,47 -
15 {{n9087}} doublure traverse inferieure baie pare-brise ei 1,17 -
16 {{n9088}} renfort support droit essuie-vitre ei 2 -
17 {{n9089}} gousset d'auvent (oikea puoli) ei 2 -
18 {{n9090}} renfort support gauche essuie-vitre ei 2 -
19 {{n9089}} gousset d'auvent (vasen puoli) ei 2 -
20 {{n9080}} tablier superieur assemble kyllä - 1+9
