C4CH2AF1 - 307 SEDAN 5 OVINEN

VAIHTO TAKAOVI

1 - TYÖKALUT

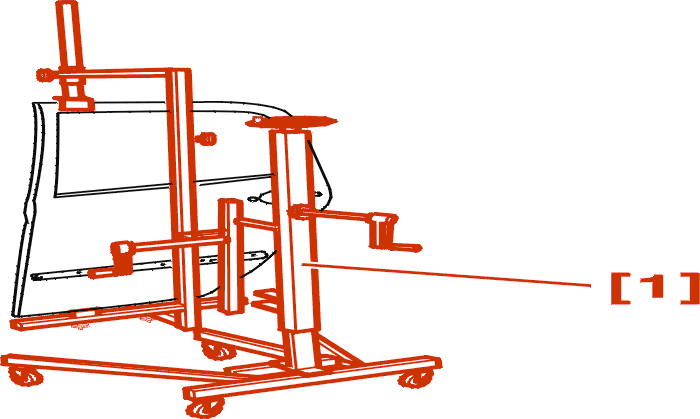

[1] Oven tukilaite CELETTE .

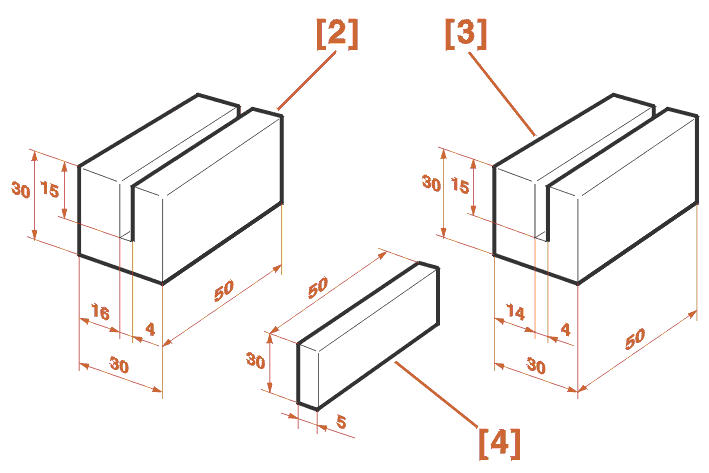

Tulkkisarja (-).1355-C :

• [2] 3 kiilat
• [3] 1 säätölevy
• [4] 2 kiilat

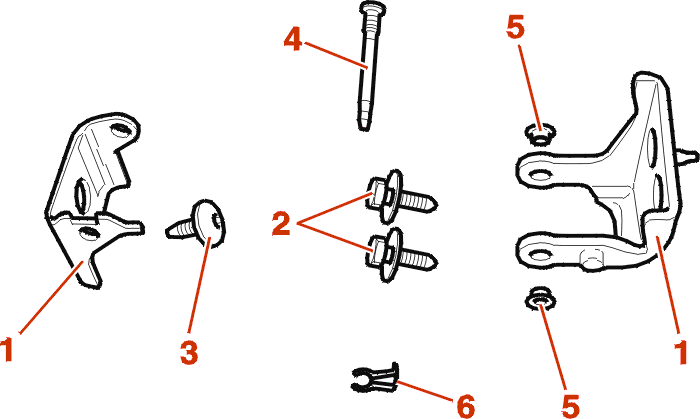

2 - TARVITTAVAT OSAT

(1) Sarana .

(2) Ruuvi etupilarin puolella .

(3) Ruuvi oven puolella .

(4) Akseli .

(5) Keskitysholkki .

(6) Klemmari .

3 - KIINNITYS

Laita ovi tukilaitteelle [1] .

Laita :

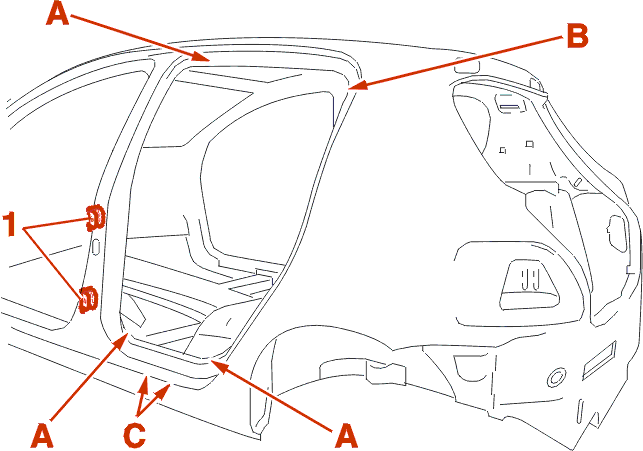

• säätöpalat [2] kohdassa (A) ; 16 mm ulospäin
• säätöpala [3] kohdassa (B) ; 14 mm ulospäin
• [4] säätöpalaa paksuudeltaan 5 mm kohdassa (C)

Laita paikalleen saranat (1) keskipylväälle .

Kiristä lukitsematta pultteja (2) .

Laita ovi paikalleen saranoitten eteen .

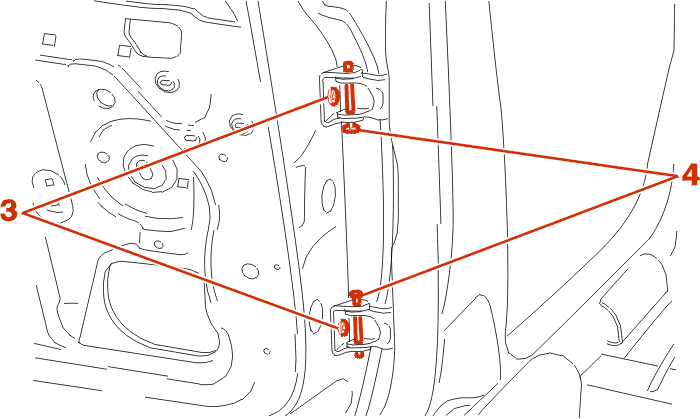

Kiristä lukitsematta pultteja (3) .

Kiristä rajoitin keskipylvääseen .

HUOM : oven tappien (4) päät ovat vastapäätä .

Poista työkalu [1] .

3 - 1 - VÄLYSTEN TARKASTUS

Sulje ovi .

TARKISTA VÄLYKSET JA TASOT .

Avaa etuovi .

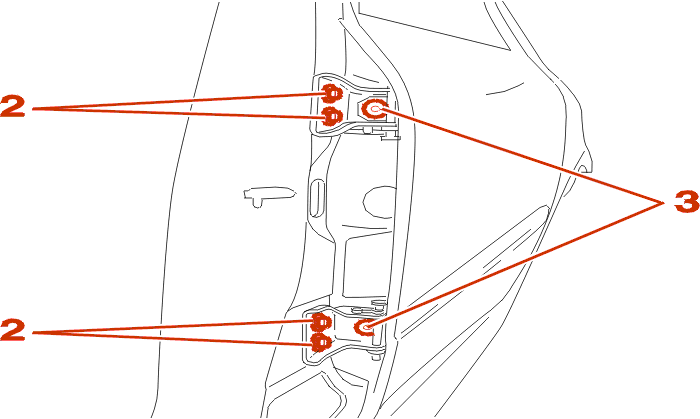

Kiristä kiinnityksiä (2) - (3) .

TARKISTA VÄLYKSET JA TASOT .

Kiristä :

• kiinnityksiä (2) 6 m.daN
• kiinnityksiä (3) 3 m.daN
