C4BG1FF1 - 307

QUITAR - PONER PORTÓN TRASERO

1 - UTILLAJE ESPECIAL

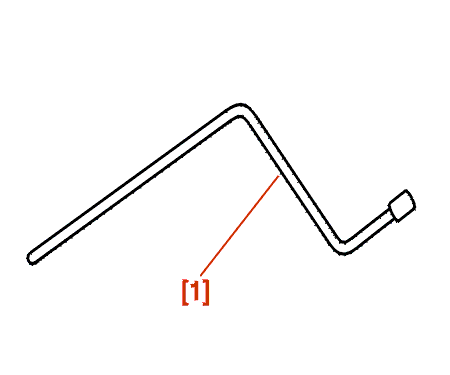

[1] Llave para desmontar el portón trasero (-)1355-A .

2 - QUITAR

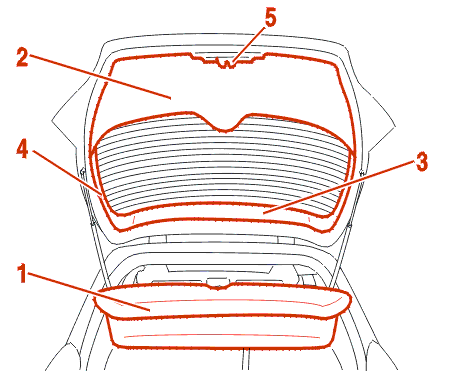

Quitar :

• la bandeja trasera (1)
• EL GUARNECIDO INFERIOR (2)
• EL GUARNECIDO CENTRAL SUPERIOR (3) DE PORTÓN TRASERO
• LOS GUARNECIDOS SUPERIORES LATERALES (4)
• la cerradura del maletero (5)

Desconectar :

• el conector del botón empujador del portón trasero
• los conectores de desempañado de luneta trasera
• el conector del motor de limpialunas

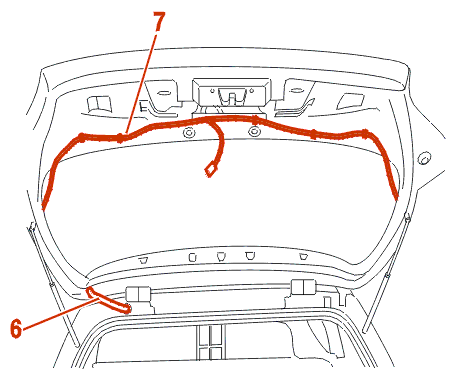

Separar :

• el haz de cables del portón trasero
• el guardapolvos de paso (6) del haz de cables (7)

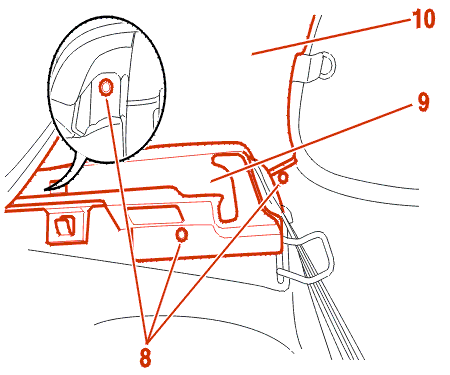

Quitar de cada lado :

• las 3 fijaciones (8)
• el guarnecido inferior de custodia (9)
• el guarnecido superior de custodia (10)

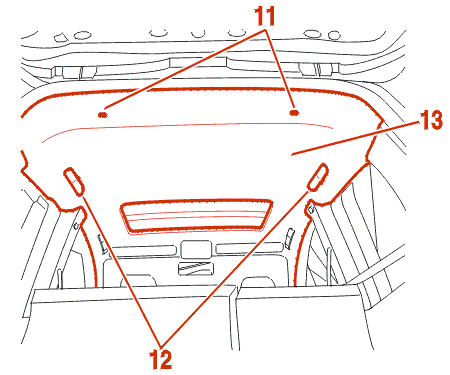

Quitar :

• los 2 empuñaduras de sujeción (12)
• las 2 fijaciones (11)

Separar el guarnecido de techo (13) .

NOTA : para las operaciones que siguen, se requieren dos operarios : sujetar el portón y desmontar los equilibradores del portón trasero .

Pasar el útil [1] entre el guarnecido y el techo para desmontar las fijaciones del portón .

Quitar el portón trasero .

3 - PONER

Proceder en orden inverso a las operaciones de quitar .

Sustituir las tuercas de fijación del portón (Apriete a 1.6 m.daN) .

Regular las holguras y enrasamientos (si fuese necesario) .

Verificar el funcionamiento de los equipamientos el eléctricos .
