B1BB1ZK1 - 307 MOTOR DW10ATED MOTOR DW10TD
TEKNISKA DATA KOLVAR KOLVRINGAR

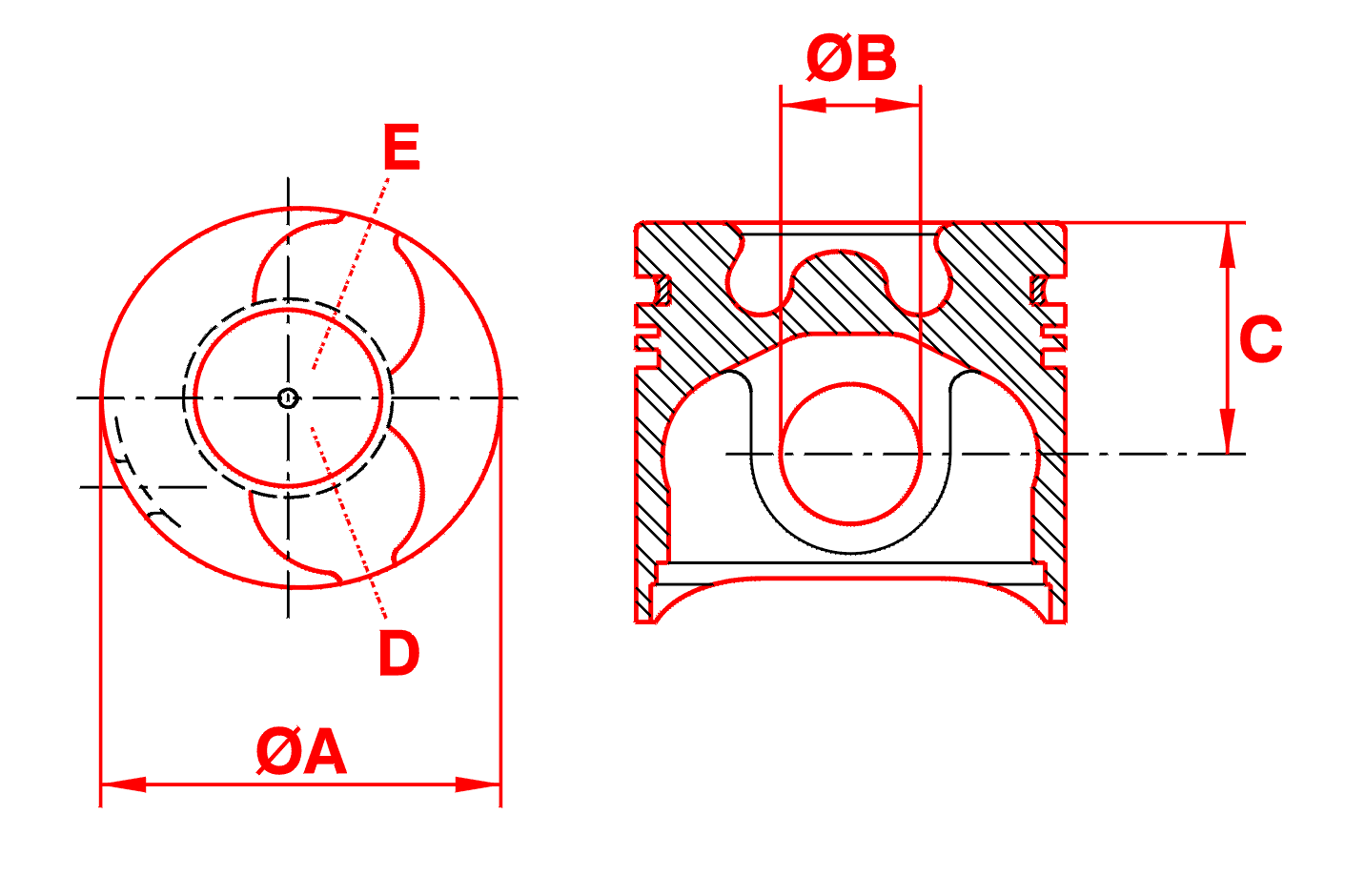

1 - KOLVAR
| mått (mm) | nominell (mm) | renovering (mm) |
|---|---|---|
| ø A + 0,018 0 |
85 | 85,6 |
| ø B + 0,01 + 0,005 |
28 | 28 |
| C - 0,02 - 0,07 |
46,75 | 46,75 |
(D) På svänghjulets sida .
(E) På transmissionssidan .
Riktningen anges av avtrycket på ventilerna (avtryck på sidan mitt emot oljefiltret) .
OBSERVERA : kolvarna är försedda med kolvbult och kolvring, blanda dem ej .

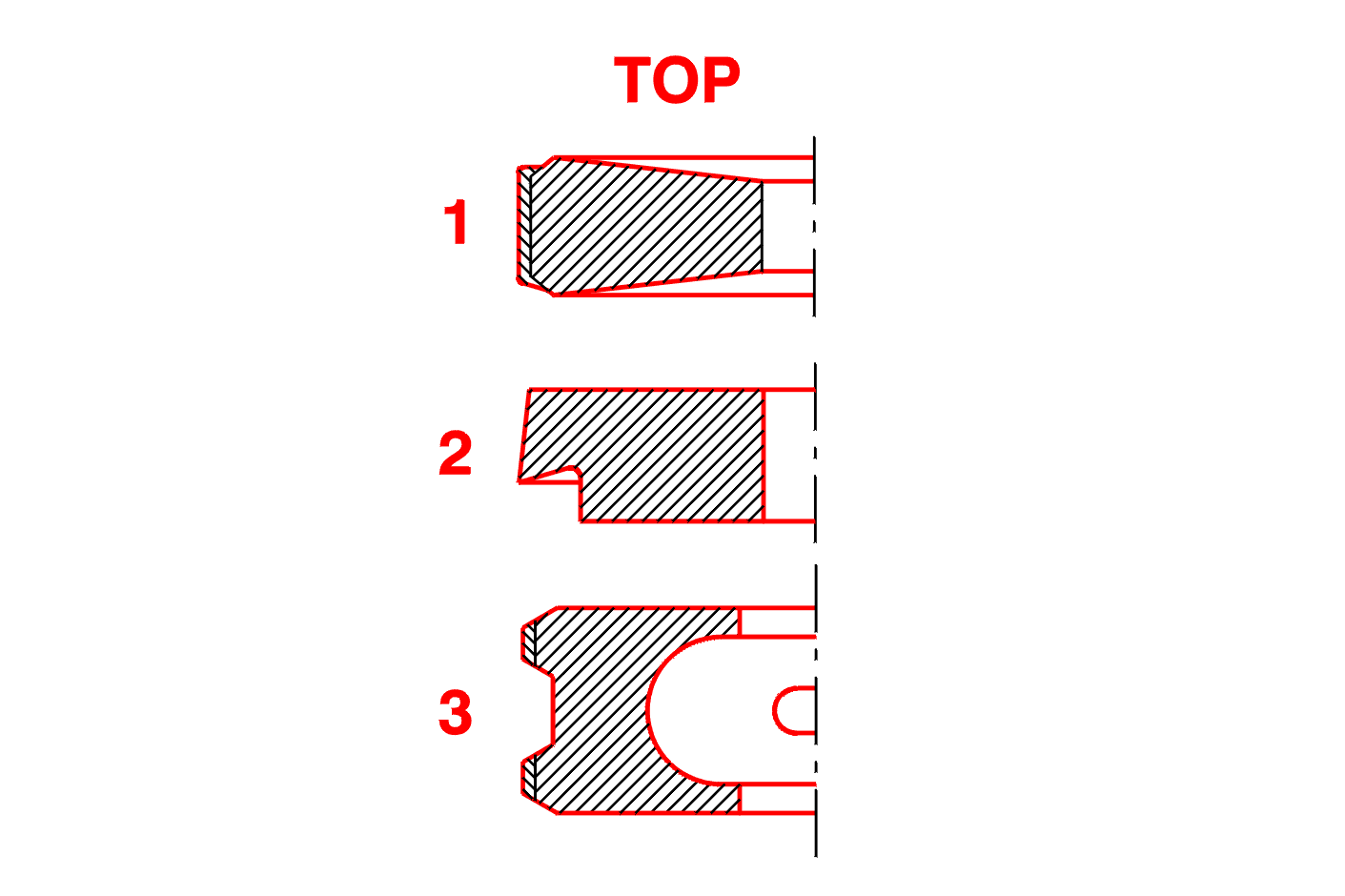

2 - KOLVRINGAR
Kolven omfattar 3 ringar :
| kolvringar | (1) övre tätningsring | (2) nedersta kolvring | (3) skrapring |
|---|---|---|---|
| tjocklek (mm) | 3,5 | 2 | 3 |
| ring gap (mm) | 0,2 till 0,35 | 0,8 till 1 | 0,25 till 0,5 |
| färg | lila | gul | lila |
