B1EB0LK1 - 307 MOTOR DV4TD
IDENTIFIERING, TEKNISKA DATA, ÅTDRAGNINGSMOMENT KAMAXELDRIVNING
1 - IDENTIFIERING

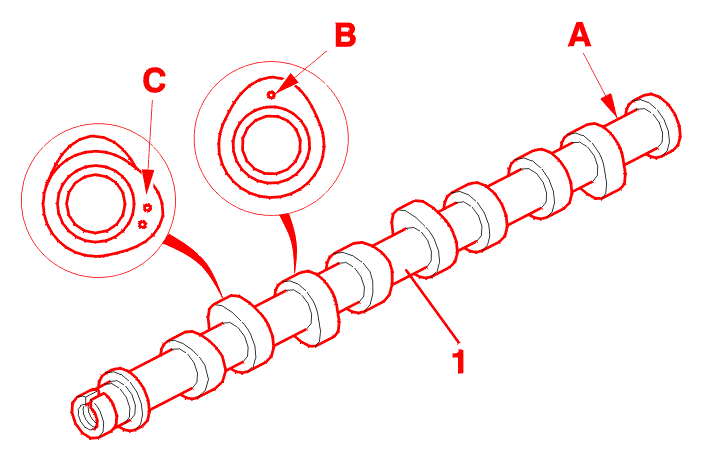

1 - 1 - KAMAXEL
(1) Kamaxel med sintrade kammar .
Märkning på kammarna :
Drivning av synkron rem .
Drivning av vakuumpump i svänghjulssidan .

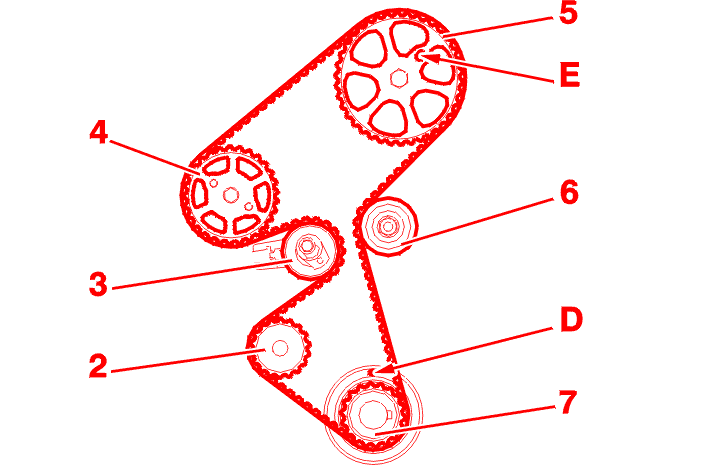

1 - 2 - KAMAXELREM
(D) Låsning .
(E) Låsning .
(2) Vattenpump .
(3) Dynamisk spännare .
(4) Högtryckspump .
(5) Kamaxelns remskiva .
(6) Brytskiva .
(7) Vevaxelns drev .
2 - TEKNISKA DATA
| reglementsenlig motortyp | 8HZ |
|---|---|
| motortyp | DV4TD |
| bredd mm | 25.4 |
| antal kuggar | 144 |
| material | H S N |
| fabrikat | GATES |
| intervall för byte (Km) normal |
240 000 |
| intervall för byte (Km) speciella förhållanden |
180 000 |
Spel vid ventilerna när de är kalla : Ej inställbart (Hydraulisk lyftare) .
3 - ÅTDRAGNINGSMOMENT
Kamaxelns remskiva (5) : 4.5 daNm .
