B1FB0SK1 - 307 MOTOR DV4TD
TEKNISKA DATA ÅTDRAGNINGSMOMENT SMÖRJSYSTEM
1 - TEKNISKA DATA
1 - 1 - OLJEVOLYM
| reglementsenlig motortyp | 8HZ -8HX |
|---|---|
| speciella data | utan |
| volym olja med byte av filterinsatsen : liter | 3.75 |
| volym olja utan byte av filterinsatsen : liter | - |
| skillnad mellan min. och max. : liter | 1.8 |
| oljefiltrets kapacitet : liter | 0.4 |
OBLIGATORISKT : motorn avstängd ; kontrollera systematiskt oljenivån med den manuella mätstickan .
1 - 2 - OLJETRYCK
OBSERVERA : de angivna värdena ges i bar vid en temperatur om 110° C .
| minimitryck (bar) | |
|---|---|
| reglementsenlig motortyp | 8HZ - 8HX |
| speciella data | utan |
| kontroll 1 vid 1000 varv/min | 1.3 |
| kontroll 2 vid 2000 varv/min | 2.3 |
| kontroll 3 vid 3000 varv/min | 3.3 |
| kontroll 4 vid 4000 varv/min | 3.5 |
2 - ÅTDRAGNINGSMOMENT

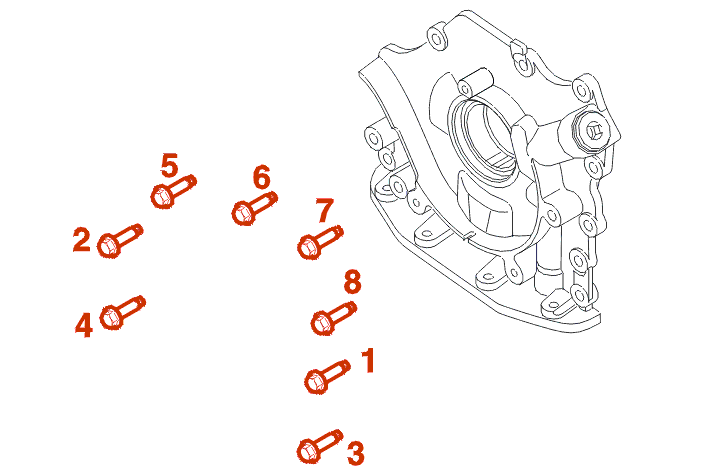

Dra åt i angiven ordningsföljd .
| märkning / detalj | 8HZ - 8HX |
|---|---|
| speciella data | utan |
| oljepump : förspänning | 0.5 |
| oljepump : åtdragning | 1 |
| sil - oljepump | 0.5 |
| sil - cylinderblock | 0.5 |
| {{n11653}} guide jauge superieur | 1 |
| oljekylare | 1.2 |
| oljefilter fäste | 1 |
| tömningsplugg | 1.6 |
| mutter till oljetråg | 1 |
| fastsättning av oljerör - turbokompressor | 2.2 |
| fastsättning av oljerör - cylinderblock | 2.2 |
