B1HG30K1 - 307 MOTOR DW10TD

DEMONTERING - MONTERING BRÄNSLEHÖGTRYCKSPUMP (SIEMENS)

OBLIGATORISKT : vid ingrepp i bränslesystemet skall instruktionerna i fråga om renlighet respekteras ; alla ingrepp på högtrycksrören kräver systematiskt byte av rören .

1 - SPECIALVERKTYG

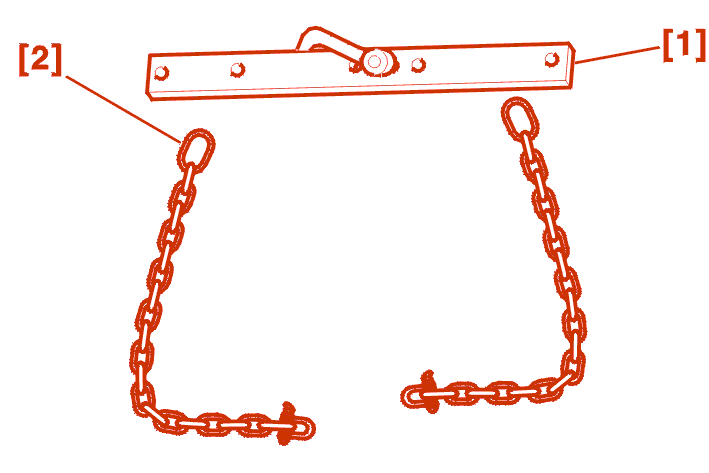

[1] Lyftbom (-).0102-D .

[2] Lyftkedja (-).0102-M .

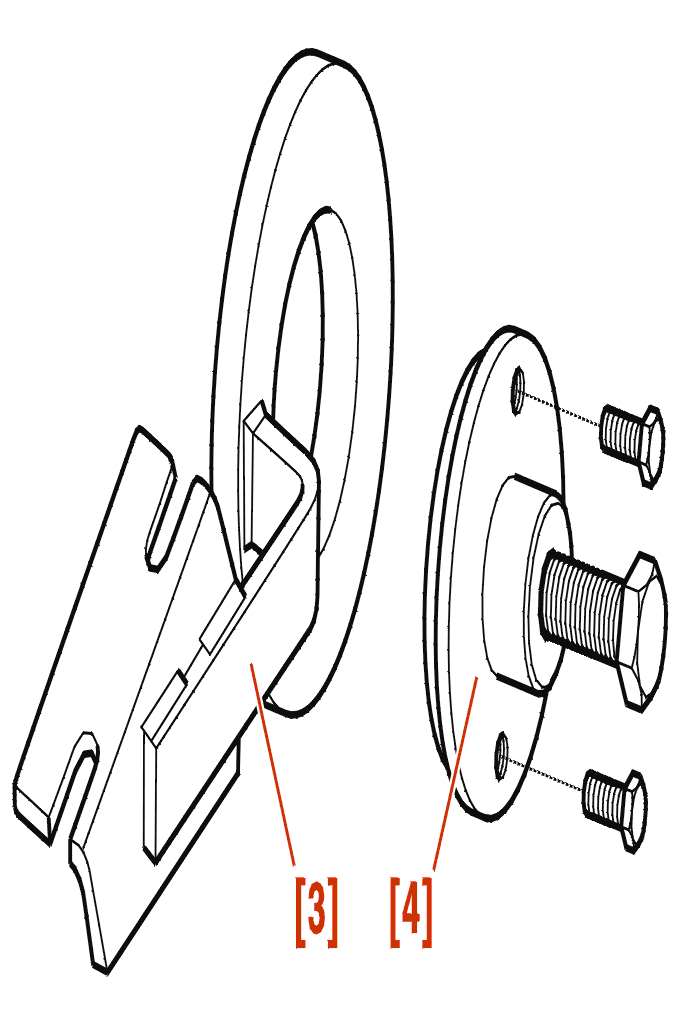

[3] - [4] Verktyg för fastsättningsnav till högtryckspumpen (-).0188-AB .

[5] Uppsättning av täckplåtar (-).0188-T .

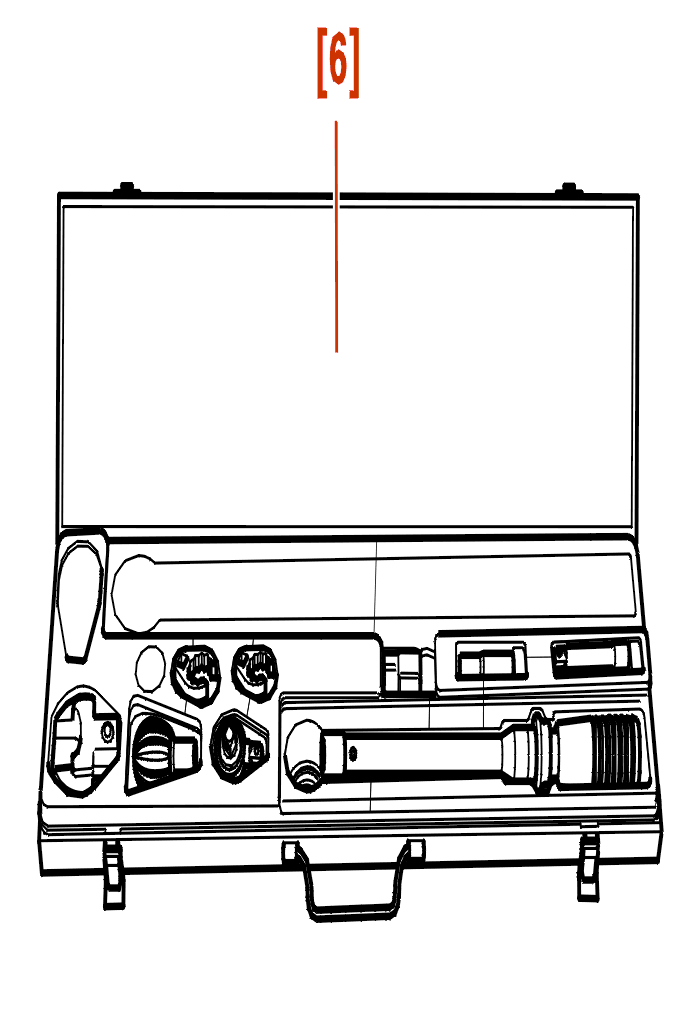

[6] Verktygslåda för åtdragning (-).1603-ZZ .

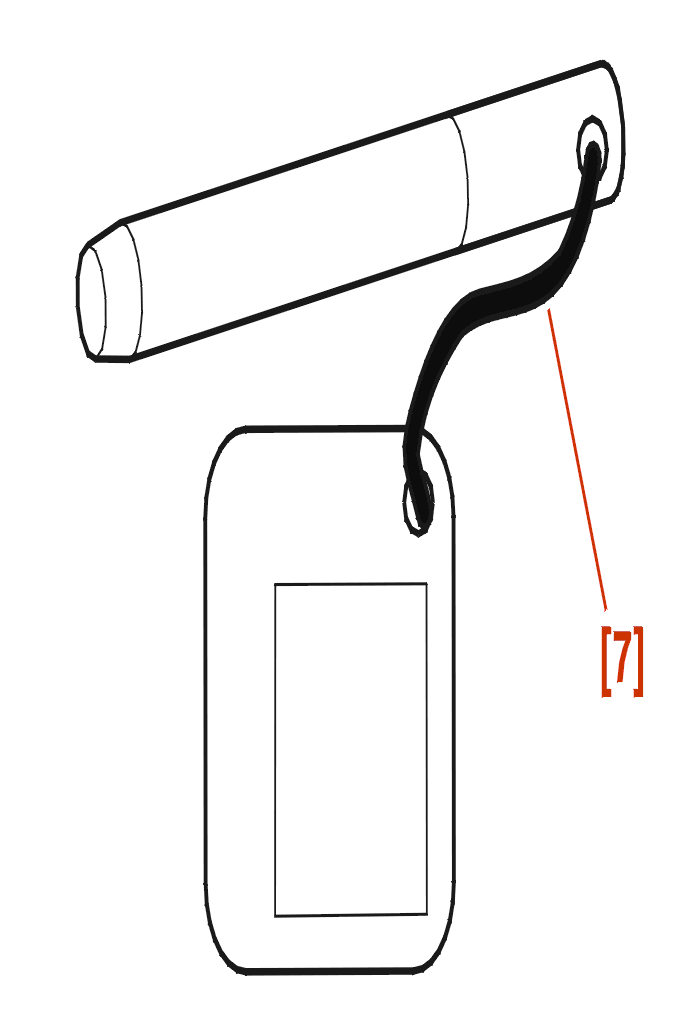

[7] Låstapp för låsning av remskiva (-).0188-V .

2 - DEMONTERING

OBLIGATORISKT : innan all felsökning : avvakta 30 sekunder efter avstängning av tändningen .

Koppla ifrån batteriet .

Demontera motorns prydnadslock .

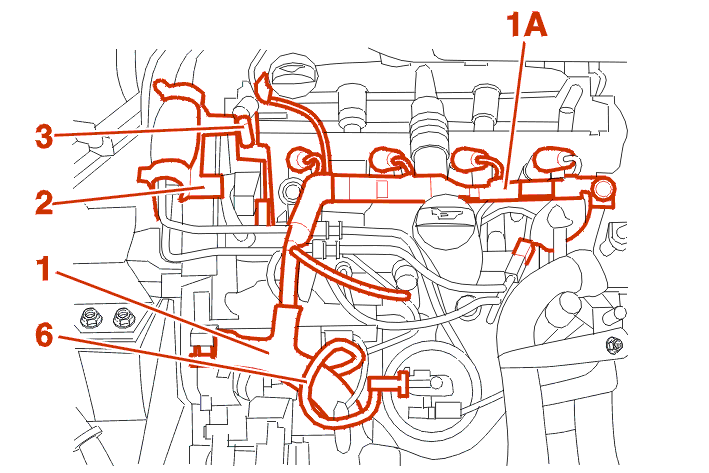

För åt sidan :

• spridare kabelhärvan (1A)
• motorkabelhärvans skena (1)
• handpumpen
• dieselreturslangen på högtryckspumpen

OBLIGATORISKT : täpp till hålen med propparna [5] .

Demontera :

• handpumpens stöd (2)
• motorkåpans (3) fäste
• bränsleslangen (6)

OBLIGATORISKT : täpp till hålen med propparna [5] ; rengör högtryckskopplingarna innan de lossas .

Lossa :

• {{n10664}} le raccord (8) en maintenant le raccord sur pompe (a) a l'aide d'une cle plate
• anslutningen (9)

Demontera :

• diesel bränsleröret (7)

OBLIGATORISKT : täpp till hålen med propparna [5] .

Demontera :

• de 3 bultar (10) och brickor
• fästena bak (11) till högtryckspumpen

OBSERVERA : se till att inte tappa bort brickan med slits till högtryckspumpens bakre fastsättning .

Håll motorn med en talja och verktygen [1] och [2] med lyftringen .

Demontera höger motorfäste .

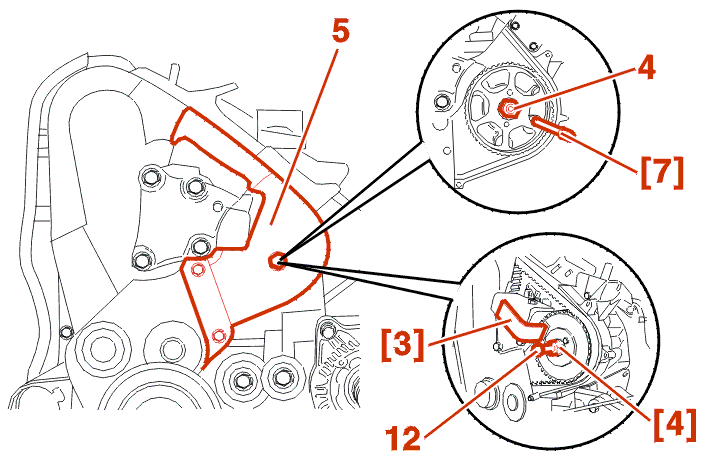

Demontera :

• den övre främre transmissionskåpa (5)
• muttern (4) (med hjälp av verktyget [7])

Sätt dit verktygen [3] - [4] .

Drag :

• bultarna på verktyget [3] till 4.0 m.dan
• bultarna på verktyget [4] till 1.5 m.dan

Demontera :

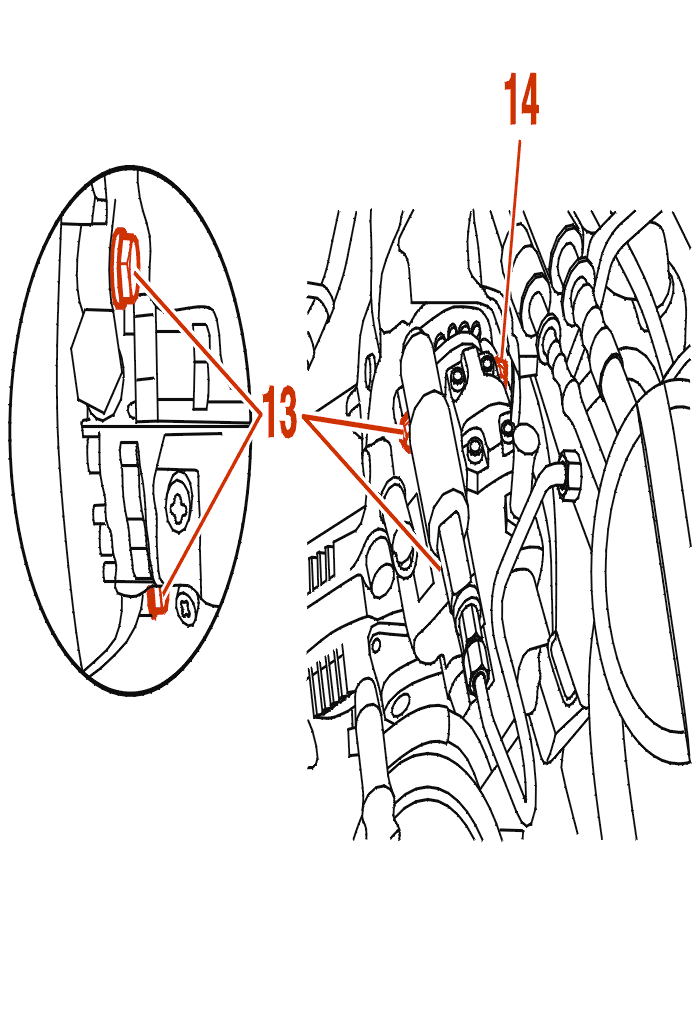

• de bultar (13) och muttern (14)
• diesel högtryckspumpen genom att skruva på bulten (12)

3 - MONTERING

Demontera verktyget [4] .

Sätt diesel högtryckspumpen på plats .

Drag :

• skruven (13) 2.3 daNm
• muttern (14) 2.3 daNm
• muttern (4) för hand

OBLIGATORISKT : alla ingrepp på högtrycksrören kräver systematiskt byte av rören .

Sätt diesel matningsröret (7) på plats .

Dra manuellt åt anslutningsstyckena (8) - (9) (I ordningsföljd) .

Förspänn anslutningarna (9) - (8) till 2.4 m.dan .

Drag :

• kopplingen (9) med 2.8 daNm
• kopplingen (8) med 2.5 daNm

Fortsätt monteringsmomenten i omvänd ordning jämfört med demonteringen .

Åtdragningsmoment :

• bultarna (10) 2.3 daNm
• muttern (4) 5.0 daNm
• styrningar till fastsättning av högtryckspump på fäste till 6.5 m.dan
• motorfästets bult till 6.0 m.dan

Fyll upp dieselkretsen igen med handpumpen .

Initialisera de olika styrboxarna .

3 - 1 - KONTROLL AV TÄTHETEN

Starta motorn .

Kontrollera att inga bränsleläckage förekommer .
