B2CG6JK1 - 307 VÄXELLÅDA BE4R

DEMONTERING - MONTERING URTRAMPNINGSLAGRETS STYRNING

1 - FÖRBEREDANDE ÅTGÄRD

demontering av växellåda .

2 - DEMONTERING

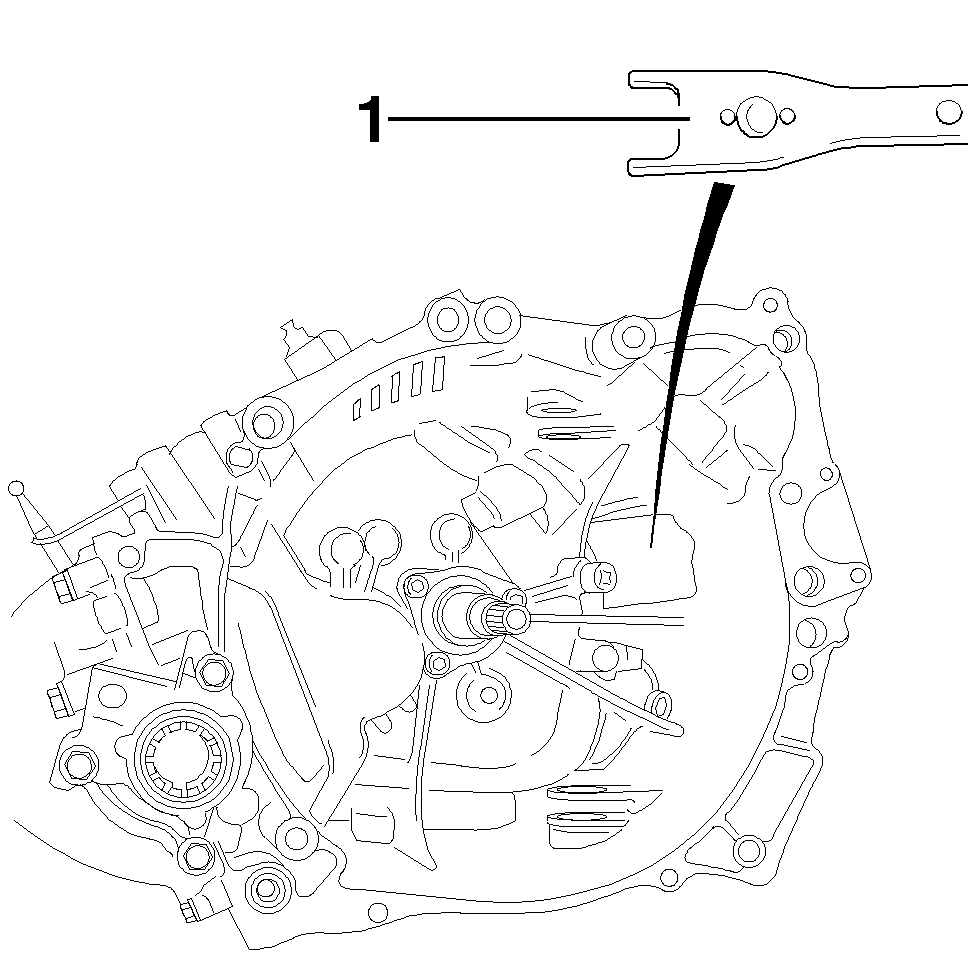

Ta bort kopplingsgaffeln (1) .

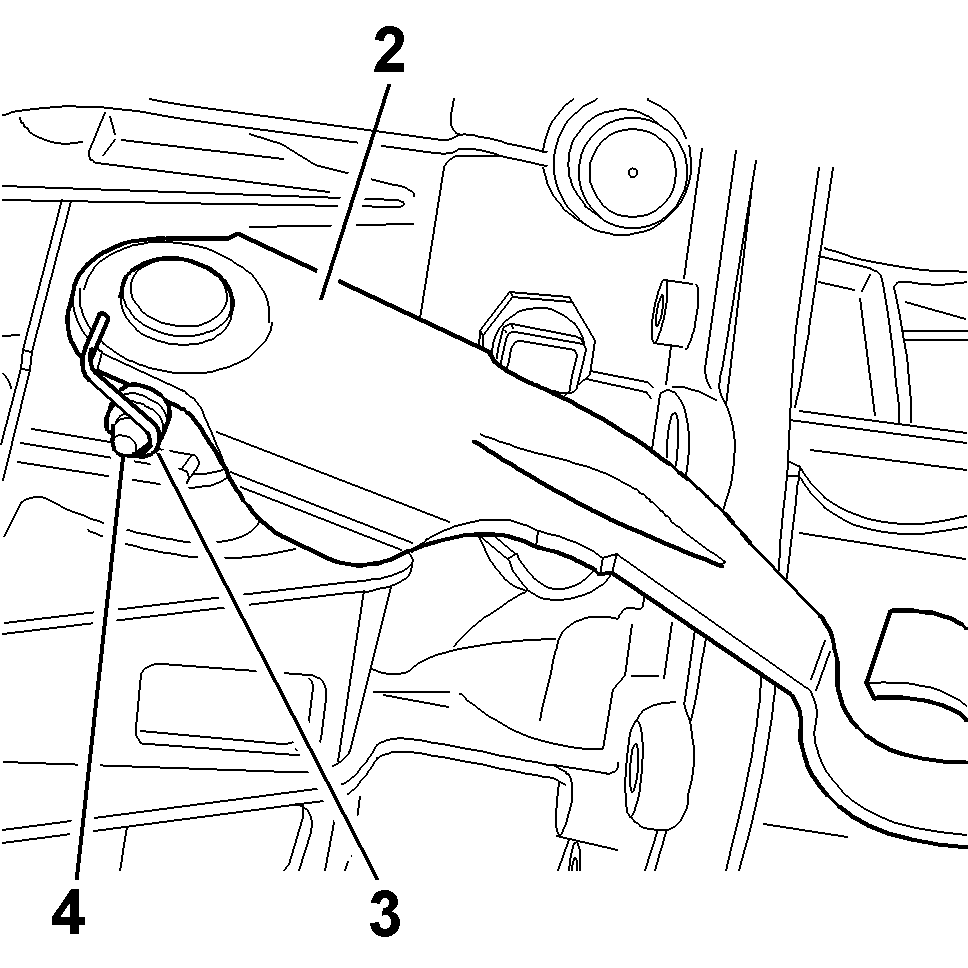

Demontera :

• enheten fjäder (3) och sprint (4)
• manöverarmen (2)

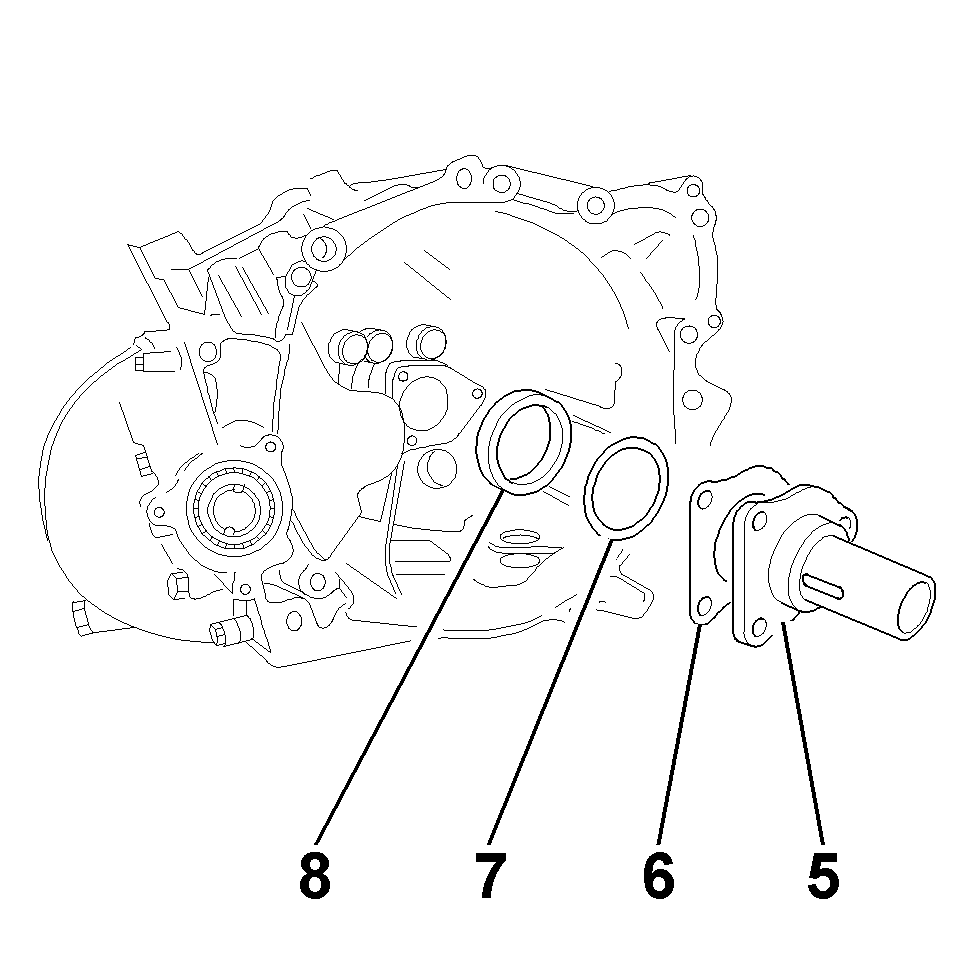

Demontera :

• urtrampningslagrets styrning (5)
• papperspackningen (6) (om sådan monterats)
• primäraxelns inställningsbricka (7)
• primäraxelns yttre lagerhållare (8)

3 - MONTERING

Byt systematiskt ut styrningen .

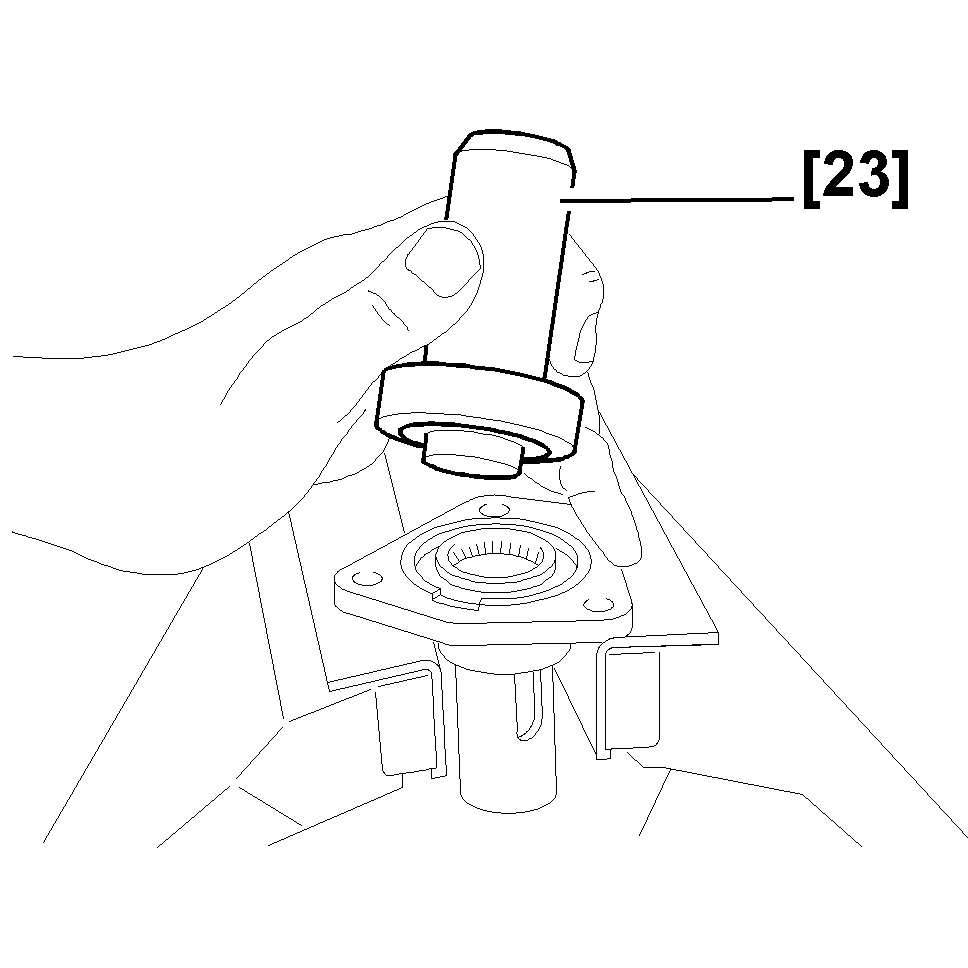

montera en ny packbox i styrningen, med hjälp av monteringsdrivaren [23] .

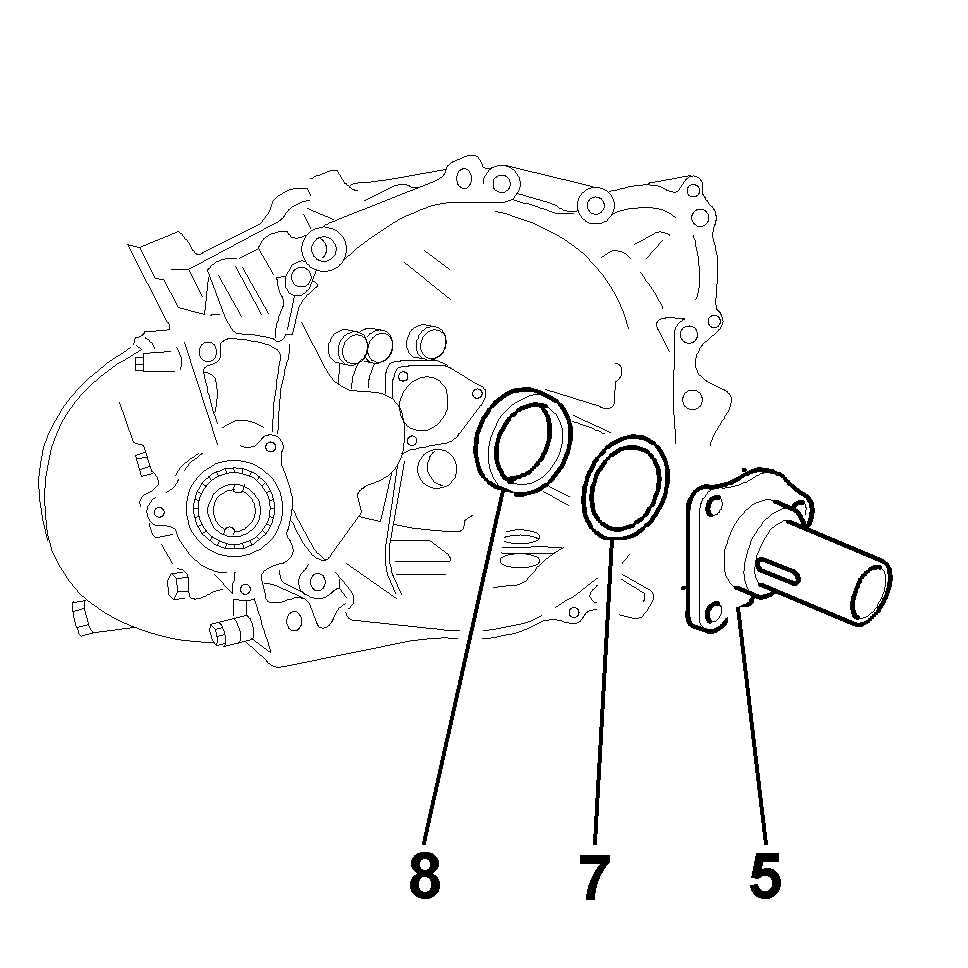

Montera :

• primäraxelns yttre lagerhållare (8)
• ett justershims (7) med en tjocklek som är 0,20 mm mindre än det ursprungliga shimsets tjocklek
• urtrampningslagrets styrning (5)
• drag bultarna 1.25 ± 0.25 daNm

Montera tillbaka kopplingsgaffeln .

Följ anvisningarna om rengöring och tillbakamontering .

Kontroll-justering av primäraxelns lager .

Montering av primäraxel och sekundäraxel .

Montering av växellådshuset .

Montering av växellådan .
