B3EG11K1 - 307

DEMONTERING - MONTERING SERVOVENTIL

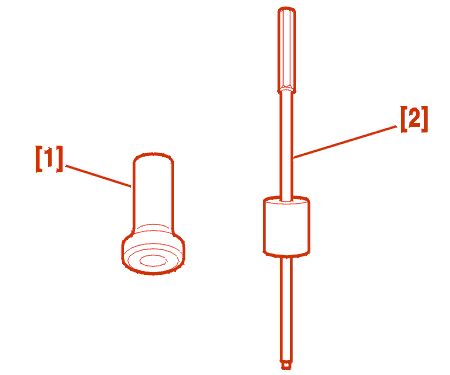

1 - SPECIALVERKTYG

[1] drivare för montering (-).0720-D .

[2] slagavdragare (-).0316-A .

2 - DEMONTERING

Demontera :

• STYRENHETEN

OBSERVERA : för att undvika nedsmutsning av servostyrningskretsen, täck med plastpluggar de två öppningarna i fördelningsventilen och de två rören .

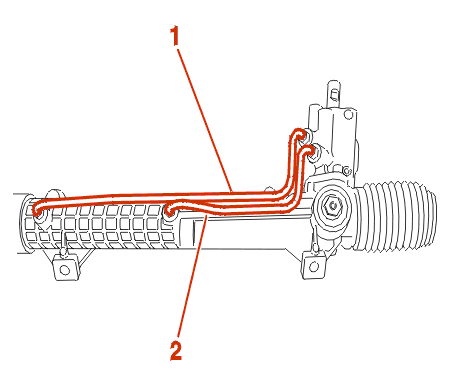

Demontera matarrören (1) - (2) och .

Täpp till hålen (3) - (4) .

Lossa skruven (5) några varv .

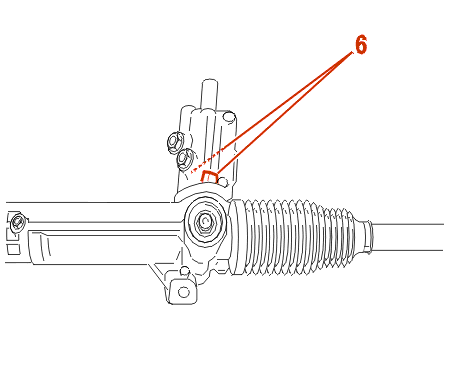

Demontera fästskruvarna (6) .

Dra åt kuggstången i ett skruvstäd med två käkar .

Vrid ventilspindeln tills den ligger mot kuggstången :

• till vänster (vänsterstyrning)
• till höger (högerstyrning)

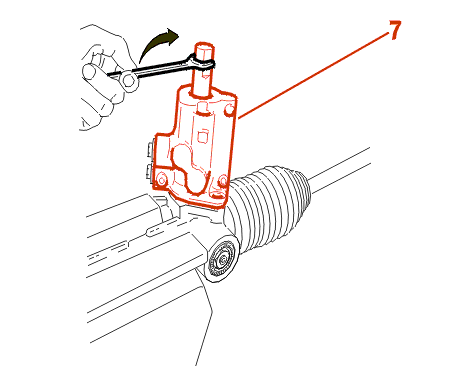

När den ligger mot kuggstången, fortsätt att vrida tills ventilen (7) dras av från huset (Drevets spiral får ventilen att höjas uppåt) .

Demontera :

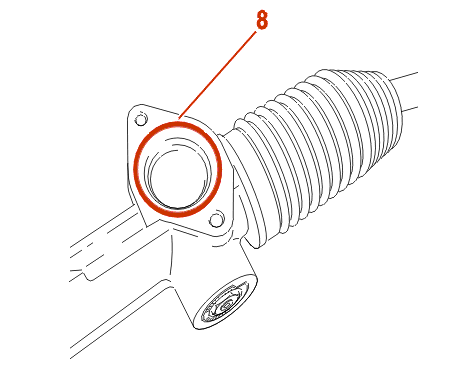

• o-ringen (8)

3 - MONTERING

Montera :

• en ny O-ring (8)

Smörj kuggstångsdrevet (9) (Fett TOTAL N3924/TOTAL N3945) .

Placera :

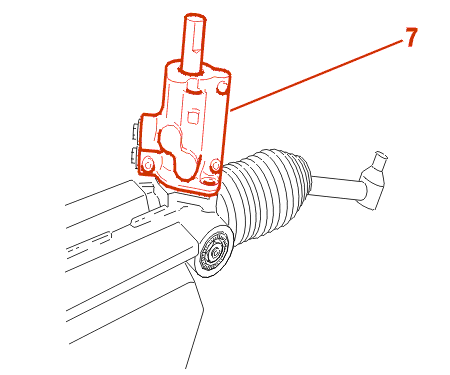

• fördelningsventilen (7)

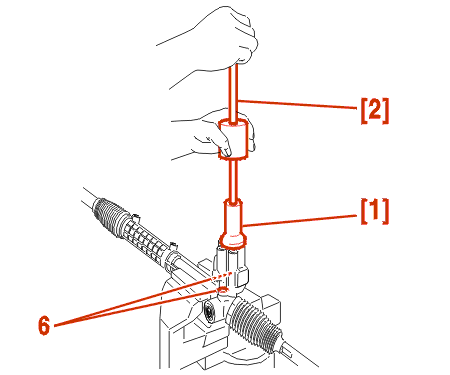

Montera fördelningsventilen (7) med hjälp av verktygen [1] - [2] .

OBSERVERA : använd inte fästskruvarna för ventilen för att montera den .

Drag bultarna (6) 1.5 daNm .

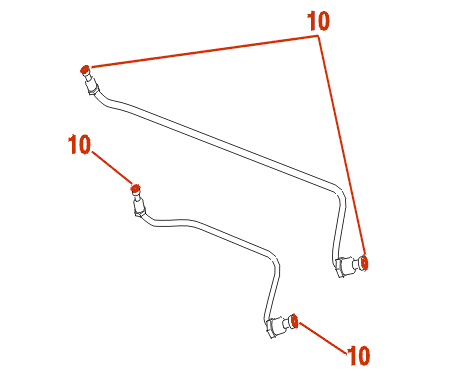

Sätt på plats de nya O-ringarna (10) .

Montera matarrören (1) och (2) .

Drag :

• servostyrningens anslutningar på matarventilen
• åtdragningsmoment: 0.8 daNm

Justera tryckkolvens spel .
