C4AH1LF1 - 307

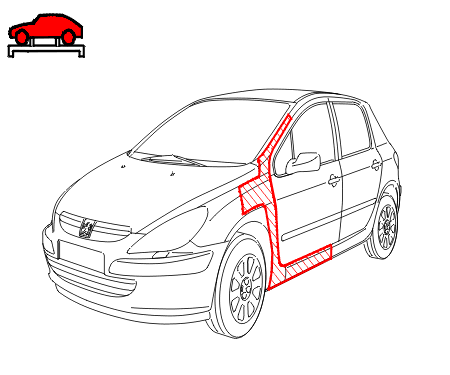

BYTE FRÄMRE STOLPE

OBLIGATORISKT : vid tillverkning av denna bil har man använt mig svetsning ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik f�r anvÄndas .

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

1 - SPECIELL DETALJ

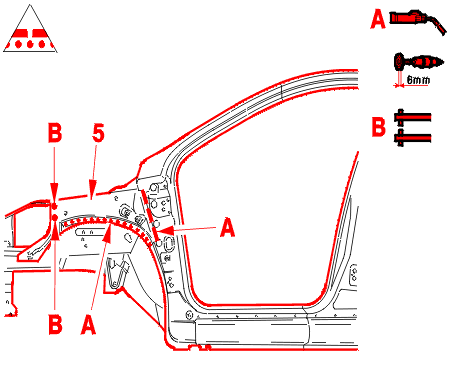

Vid montering av den främre förstärkning (5) , skall denna monteras med hjälp av specialverktyg ; Sätt täckproppar i a - stolparna märkta med (6) .

2 - KOMPLETTERANDE INGREPP

Byte : framdörr .

Demontering - montering :

• vindruta
• bakluckans gångjärn
• luftintag
• panel för tröskellådsskydd
• anslutningar
• instrumentbräda
• tätningslist för dörr
• framsäte
• motorhuv
• framskärm
• inre hjulhuskåpa

Ditsättning-borttagning av detaljer :

• delstycke för främre golv
• främre stolpe
• vindruteram

Frigör kabelhärvorna .

3 - IDENTIFIERING AV RESERVDELAR

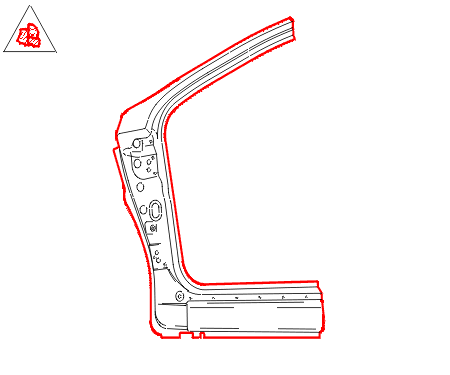

Hopsatt framstolpe .

Hel främre förstärkning kupésidan .

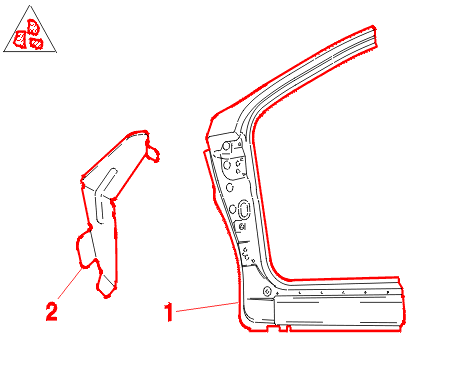

4 - RESERVDELENS SAMMANSÄTTNING

(1) Främre stolpe .

(2) {{N9097}} fermeture avant supérieure côté habitacle .

(3) Hel främre förstärkning kupésidan .

(4) Förstärkning av motorhuvens gångjärn .

5 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

Del av framstolpe .

Hel främre förstärkning kupésidan .

6 - FÖRARBETE NY DEL

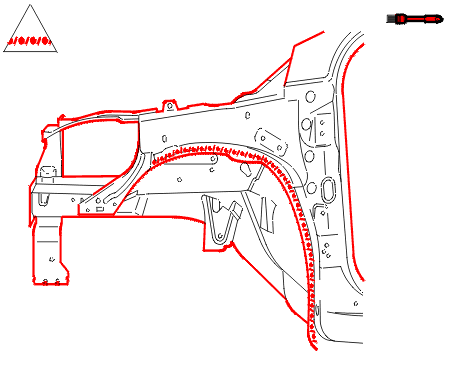

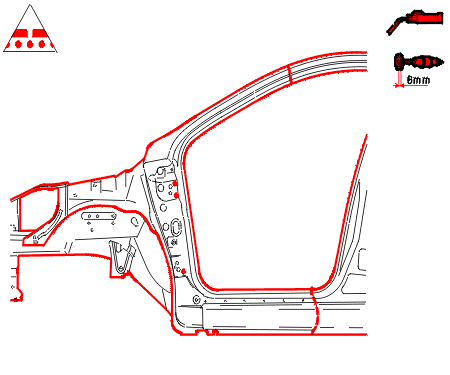

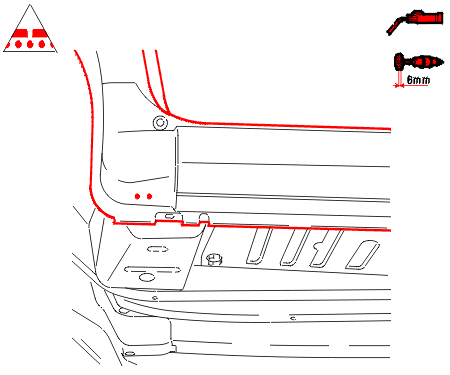

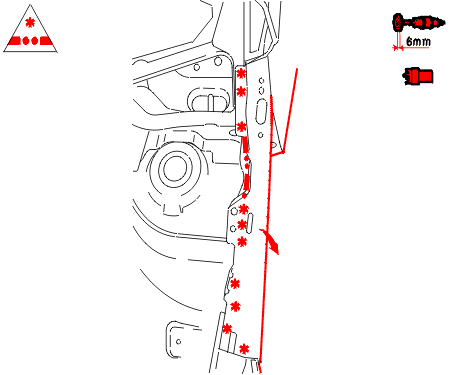

7 - UTSKÄRNING

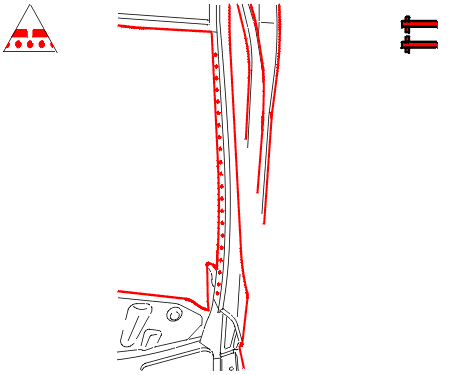

8 - LOSSNING AV SPÄRREN

9 - JUSTERING

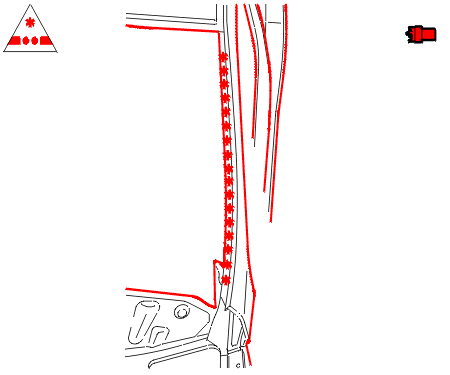

10 - SVETSNING

11 - TÄTNING

12 - SKYDD
