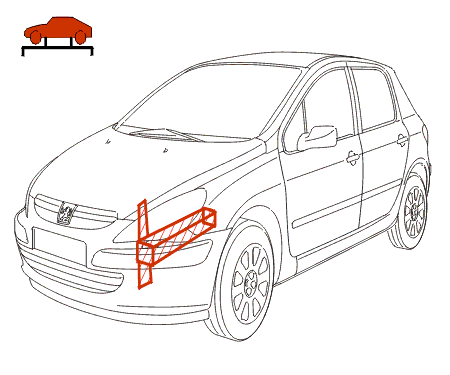

C4AH1NF1 - 307

BYTE KANTFÖRSTYVNING FRÄMRE PROFIL

OBLIGATORISKT : VID TILLVERKNING AV DENNA BIL HAR MAN ANVÄNT MIG SVETSNING ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik får användas .

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

1 - KOMPLETTERANDE INGREPP

Byte :

• övre del till innerskärm
• främre hjulhus framdel

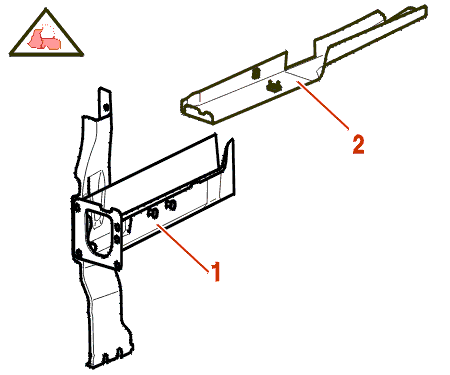

2 - IDENTIFIERING RESERVDELAR

(1) Kantförstyvning främre profil ({{N10351}} spécifique réparartion) .

(2) Tillslutning av ramben .

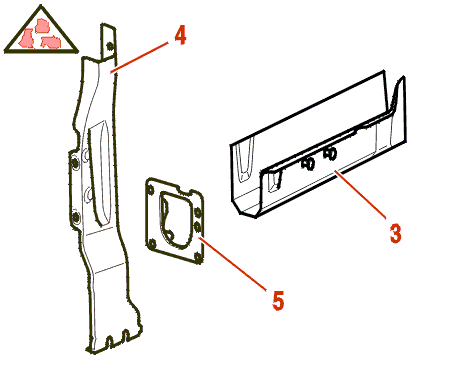

3 - RESERVDELENS SAMMANSÄTTNING

(3) Kantförstyvning främre profil .

(4) Strålkastsarfäste på innerskärm .

(5) Ändstycke för stolpe .

4 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

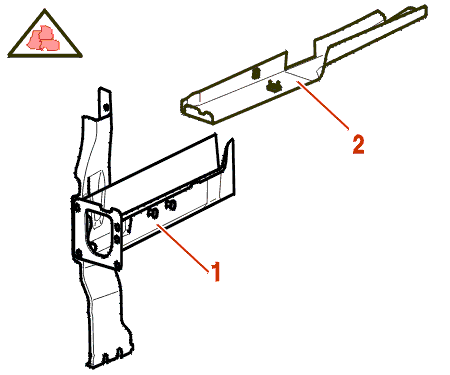

(1) Kantförstyvning främre profil ({{N10351}} spécifique réparartion) .

(2) Tillslutning av ramben .

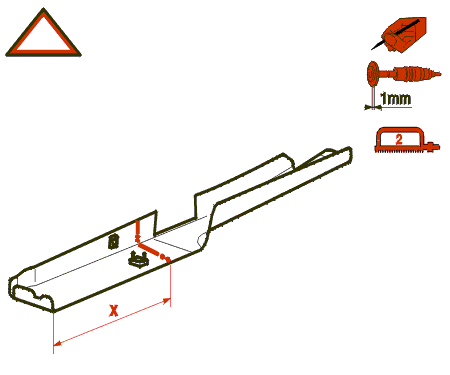

5 - FÖRARBETE NY DEL

6 - VERKTYG

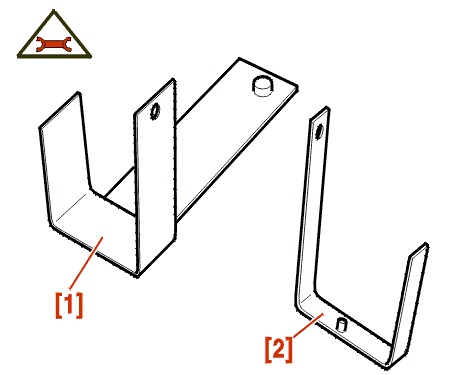

Mall till utskärning av främre sidobalk (Höger sida [1] - Vänster sida [2]) .

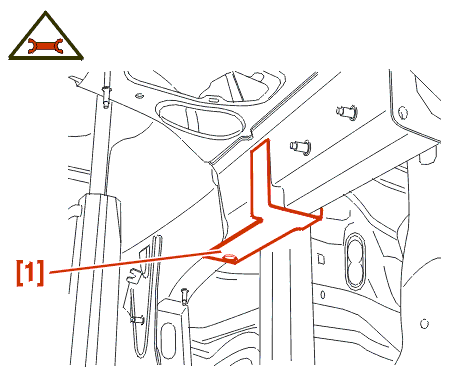

[1] Verktyg för utprickning av det högra rambenets främre snittyta .

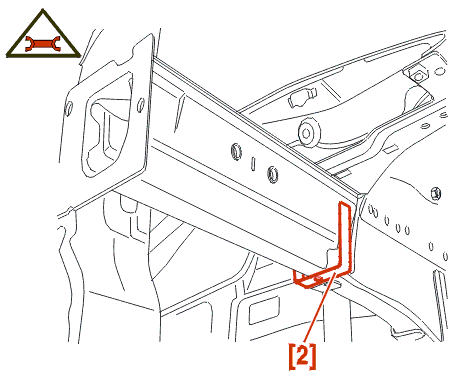

[2] Verktyg för utprickning av det vänstra rambenets främre snittyta .

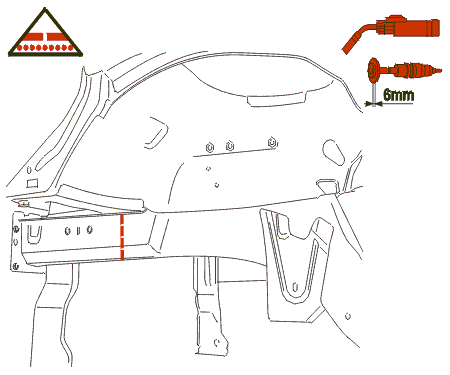

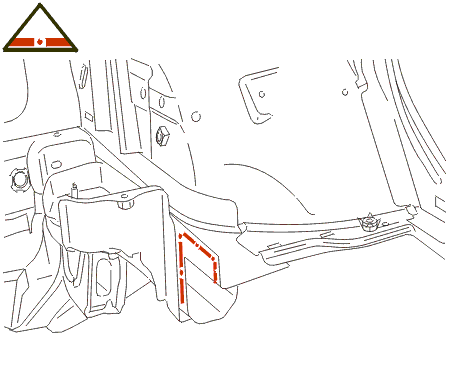

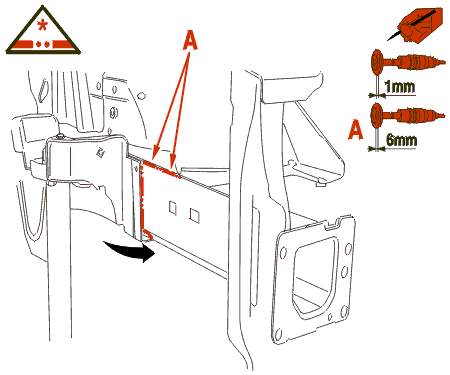

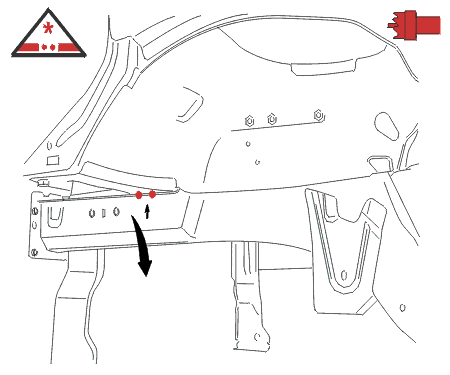

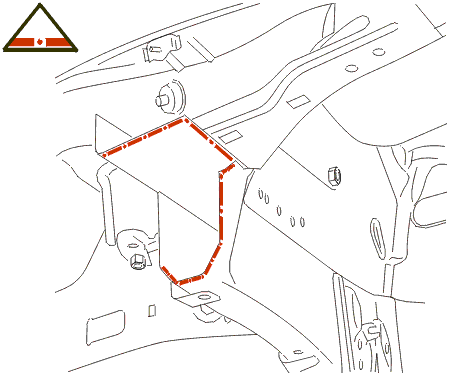

7 - UTSKÄRNING

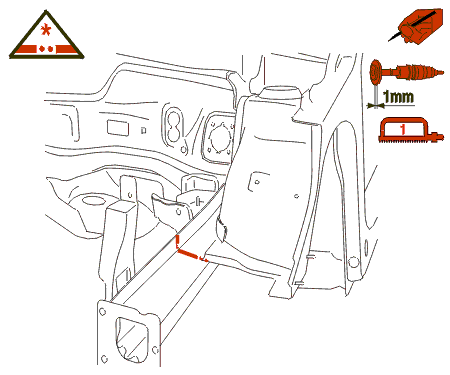

8 - FÖRARBETE

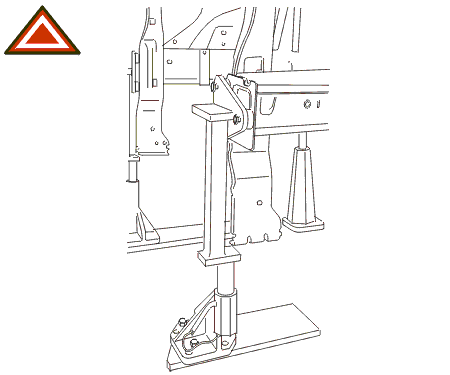

9 - JUSTERING

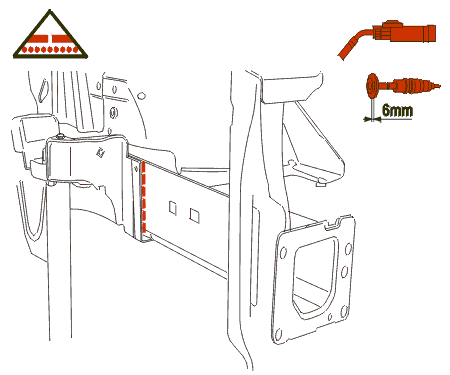

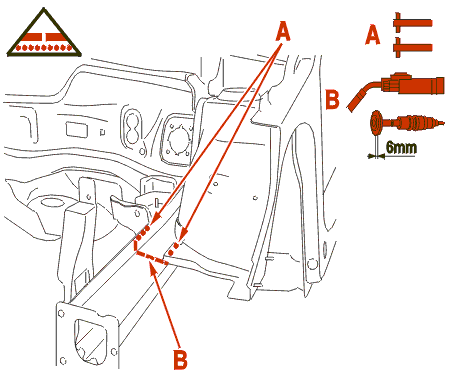

10 - SVETSNING

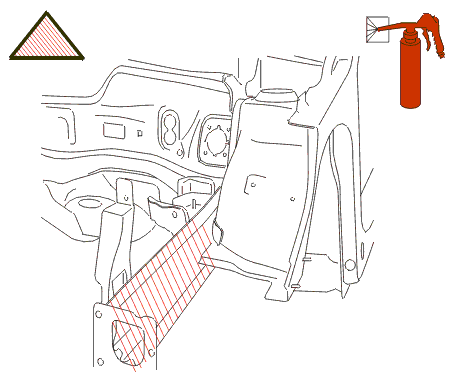

11 - SKYDD
