C4BB06F1 - 307
IDENTIFIERING BAKRE GOLV

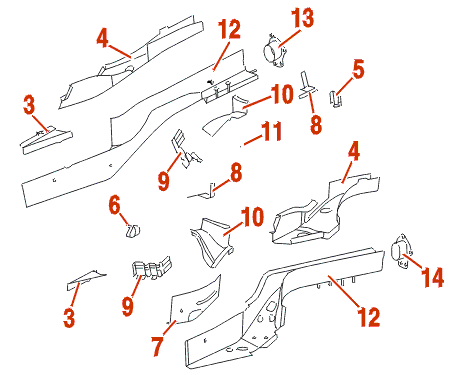

| märkning | detalj | delnr. | tjocklek (mm) |
anmärkning(ar) |
|---|---|---|---|---|
| 1 | vänstra kompletta korta rambalk | ja | - | 3+4+6+7+8+9+10+11+12+14 |
| 2 | höger kompletta korta rambalk | ja | - | 3+4+5+7+8+9+10+11+12+13 |
| 3 | plåt till liten tvärbalk/tvärbalk | nej | 1,76 | - |
| 4 | foderplåt balk | nej | 2,00 | - |
| 5 | bakre skiljevägg kort rambalk | nej | 1,76 | höger sida |
| 6 | bränsletankens stöd | nej | 1,47 | vänster sida |
| 7 | förstärkning av liten tvärbalk | nej | 1,47 | - |
| 8 | stöd till bakre stötdämpare fjäder | nej | 1,95 | - |
| 9 | främre fäste för bakvagnsstöd | nej | 1,95 | - |
| 10 | ändstycke till den utvändiga sidobalken för baksäte | nej | 1,95 | - |
| 11 | {{n9851}} support agrafe canalisation frein | nej | 2,50 | - |
| 12 | sidobalk | nej | 2,00 | - |
| 13 | ändstycke till den högra korta rambalk bak | ja | 2,44 | - |
| 14 | ändstycke till den vänstra korta rambalk bak | ja | 1,76 | - |

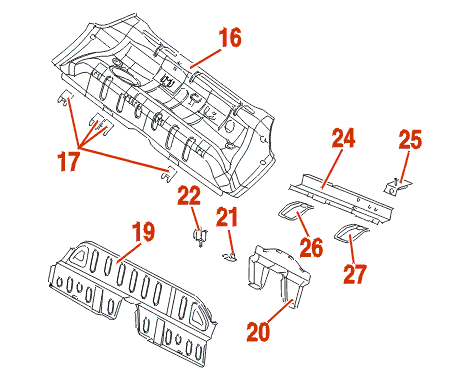

| märkning | detalj | delnr. | tjocklek (mm) |
anmärkning(ar) |
|---|---|---|---|---|
| 15 | hopsatt bakre golv | ja | - | 16+17 |
| 16 | bakre golv | nej | 0,62 | - |
| 17 | förstärkning för bakre grundplattans fäste | nej | 1,95 | 19+20+21+22 |
| 18 | förstärkt tvärbalk | ja | - | - |
| 19 | tvärbalk med klack | nej | 1,17 | 20+21+22 |
| 20 | komplett golv ändstycke förstärkning | nej | - | - |
| 21 | vänster stöd till bränsletank | nej | 1,47 | - |
| 22 | höger stöd till bränsletank | nej | 1,47 | - |
| 23 | komplett baksäte sidobalk | ja | - | 24+25+26+27 |
| 24 | tvärbalk för säte | nej | 1,95 | - |
| 25 | mittersta gångjärnsförstärkning till ryggstödet till baksätet | nej | 2,00 | - |
| 26 | höger förstärkning till baksätets säkerhetsbälte i mitten | nej | 1,47 | - |
| 27 | vänster förstärkning till baksätets säkerhetsbälte i mitten | nej | 1,47 | - |

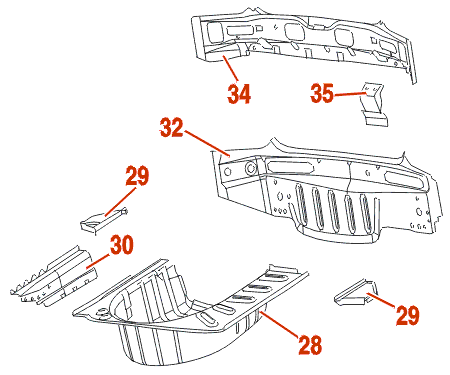

| märkning | detalj | delnr. | tjocklek (mm) |
anmärkning(ar) |
|---|---|---|---|---|
| 28 | lastgolv | ja | 0,62 | - |
| 29 | lastrumsgolv förlängning | ja | - | - |
| 30 | förstärkning av bakre balk | ja | 1,47 | höger sida |
| 31 | hopsatt bakre panel | ja | - | 32+33 |
| 32 | bakre panel | ja | 0,77 | - |
| 33 | hopsatt foderplåt för bakre panel | ja | - | 34+35 |
| 34 | foderplåt för panel | nej | 0,77 | - |
| 35 | monteringsförstärkning för baklucksanslag | nej | 1,17 | - |
