C4BH33F1 - 307

BYTE DELSTYCKE FÖR BAKSKÄRM

OBLIGATORISKT : VID TILLVERKNING AV DENNA BIL HAR MAN ANVÄNT MIG SVETSNING ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik får användas .

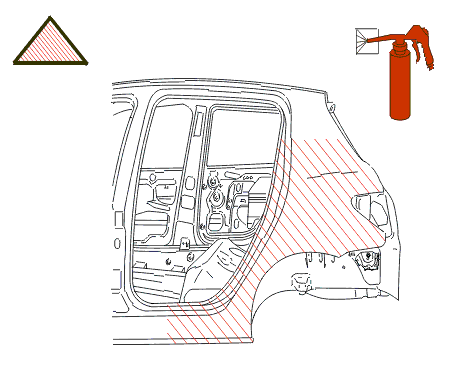

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

1 - KOMPLETTERANDE INGREPP

Demontering - montering :

• STÖTFÅNGARE BAK
• BAKLJUS PÅ SKÄRM
• BAKLUCKA
• stänkskydd bak
• dörrbleck
• dörrlist pä kaross
• baksäte
• tanklucka (höger sida)
• manöverorgan för läsning av tanklucka (höger sida)
• bränsletank (höger sida)

Ditsättning-borttagning av detaljer :

• för hatthylla bak
• bakre golv
• delvis bagagerumslist
• klädsel på hjulhus

Frigör kabelhärvorna .

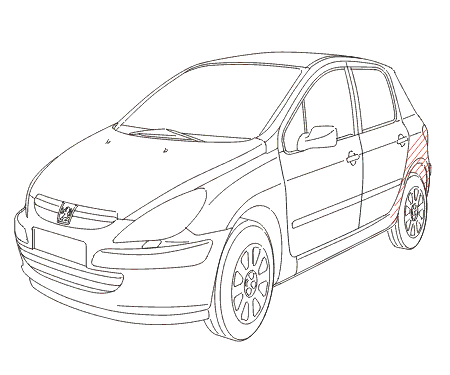

2 - IDENTIFIERING AV RESERVDELAR

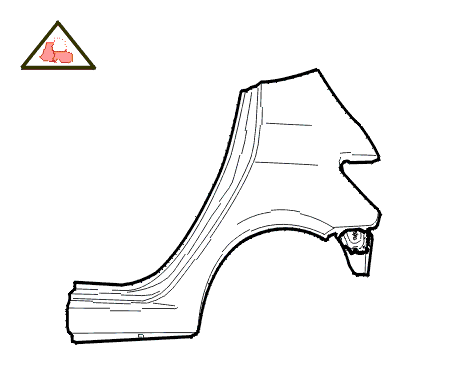

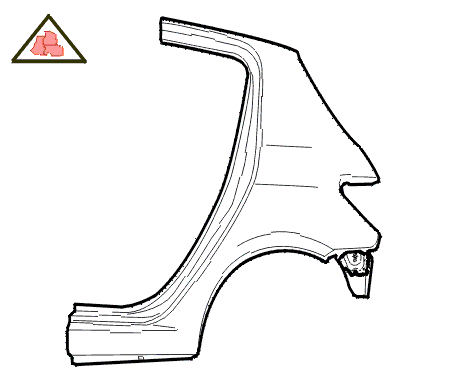

Hopsatt bakskärm .

3 - RESERVDELENS SAMMANSÄTTNING

(1) Bakskärm .

(2) Fäste bakre stötfångare .

(3) Förstärkning fästbult för hopsatt låsbleck bakdörr .

4 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

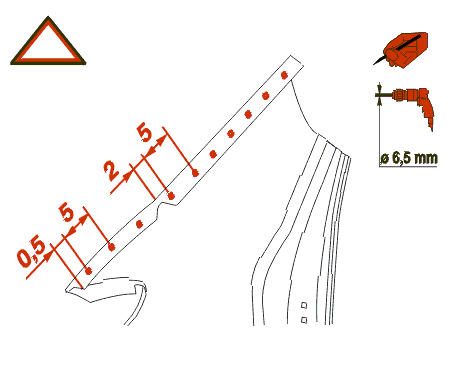

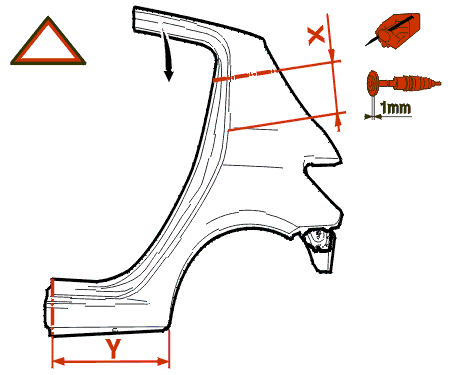

5 - FÖRARBETE NY DEL

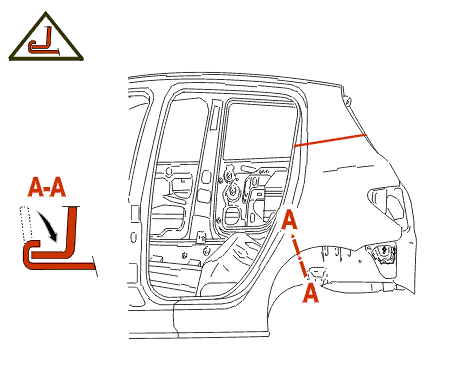

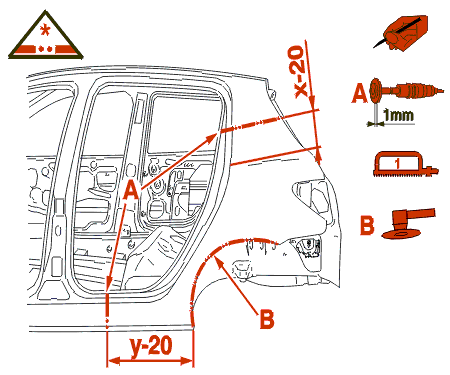

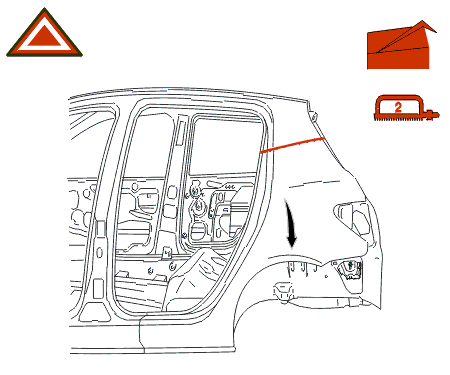

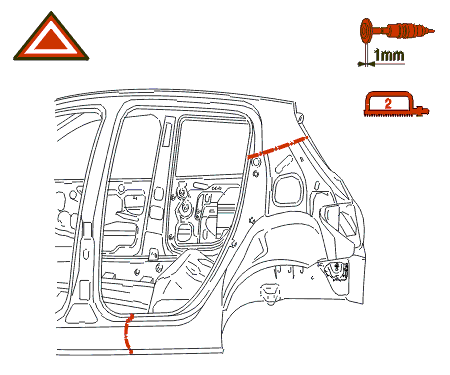

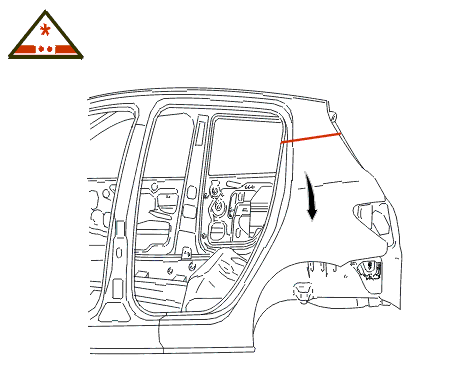

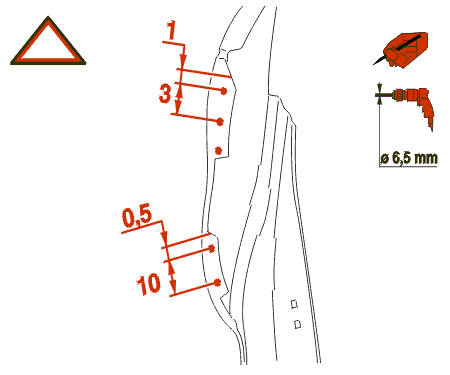

6 - UTSKÄRNING

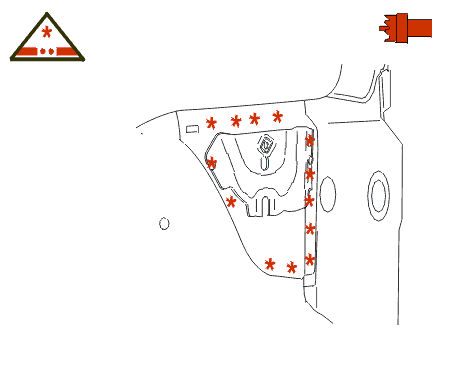

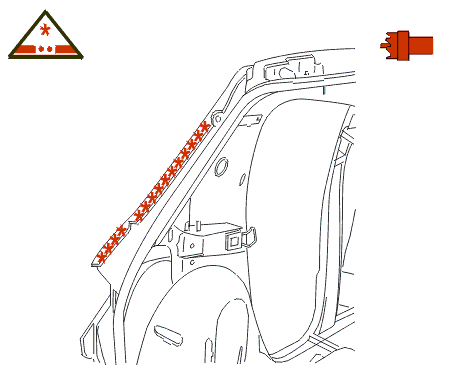

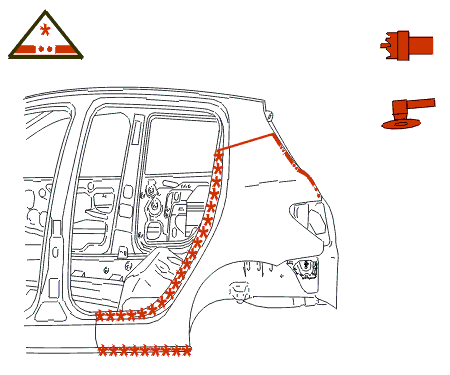

7 - LOSSNING AV SPÄRREN

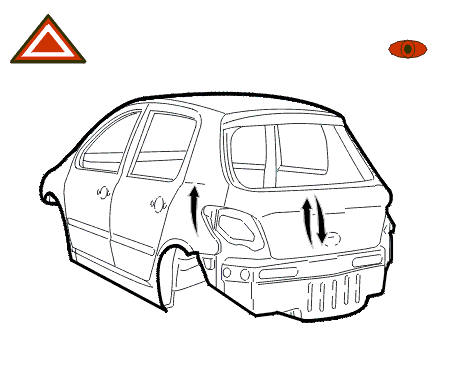

8 - JUSTERING

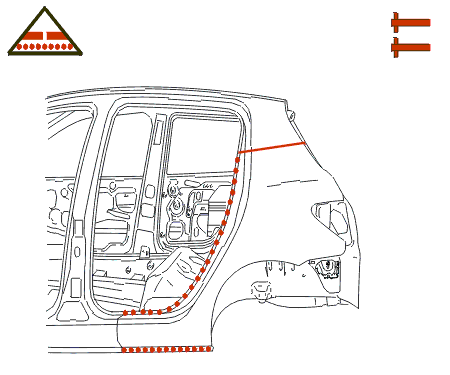

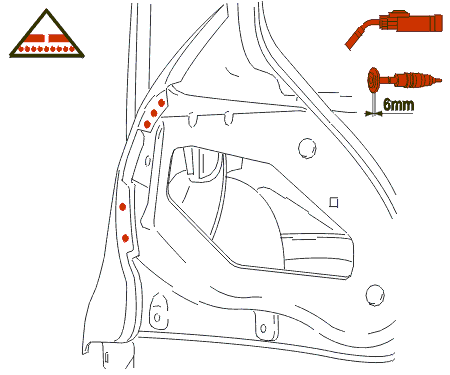

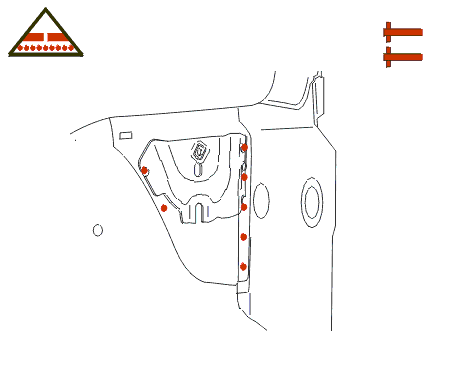

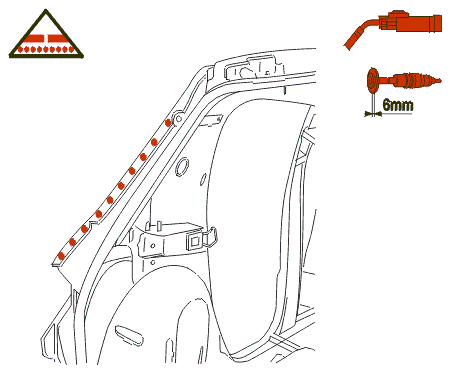

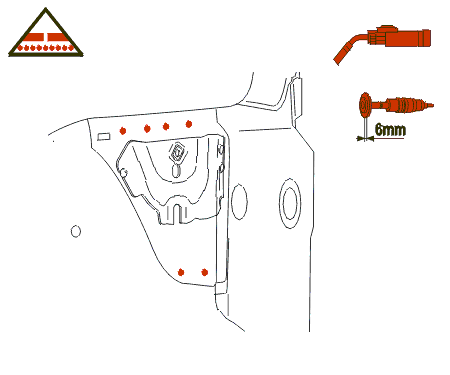

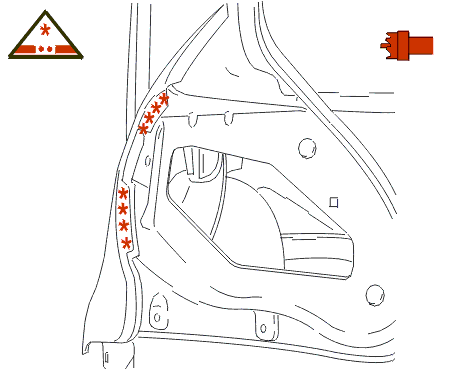

9 - SVETSNING

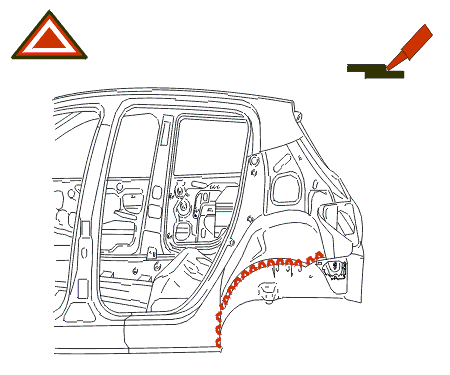

10 - FALSNING

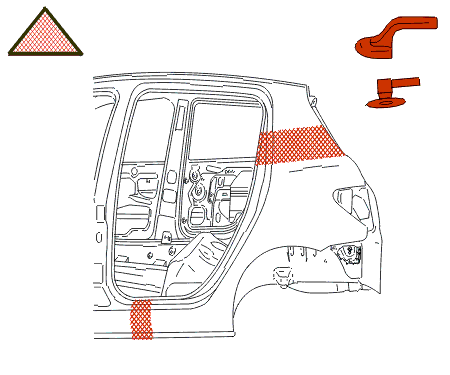

11 - FINISH

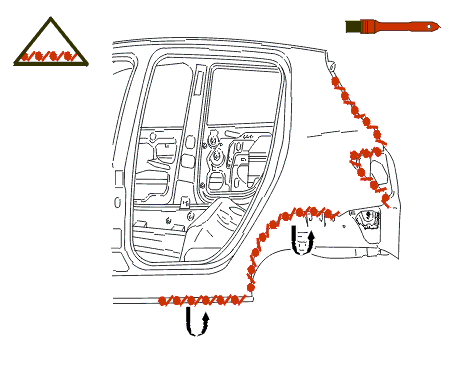

12 - TÄTNING

13 - SKYDD
