C4BH34F1 - 307

BYTE {{N10354}} PANNEAU ARRIERE ET DOUBLURE ASSEMBLES

OBLIGATORISKT : VID TILLVERKNING AV DENNA BIL HAR MAN ANVÄNT MIG SVETSNING ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik får användas .

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

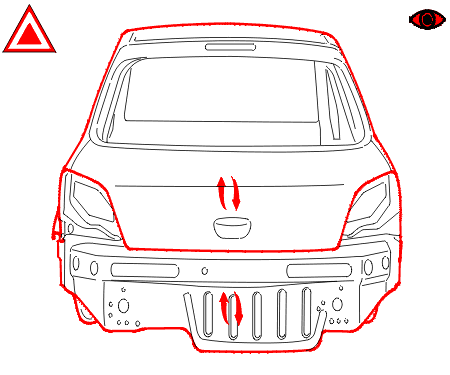

1 - KOMPLETTERANDE INGREPP

Byte :

• STÖTFÅNGARE BAK
• BAKLUCKA

Demontering - montering :

• BAKLJUS
• bakluckans tätningslist
• bagageluckas låsbleck

Ditsättning-borttagning av detaljer :

• klädsel bakpanel
• bakre golv
• bakre innerskärmar

Frigör kabelhärvorna .

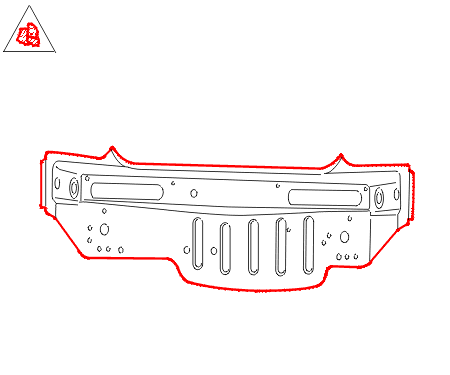

2 - IDENTIFIERING AV RESERVDELAR

Hopsatt bakre panel .

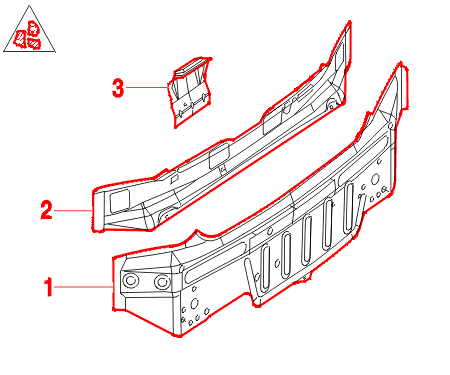

3 - RESERVDELENS SAMMANSÄTTNING

(1) Bakre panel .

(2) Foderplåt för bakpanel .

(3) Förstärkning för låsbleckets fästelement på baklucka .

4 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

Hopsatt bakre panel .

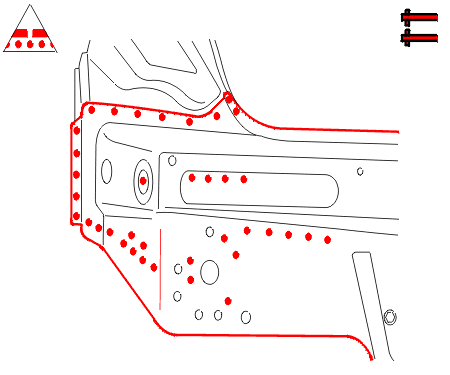

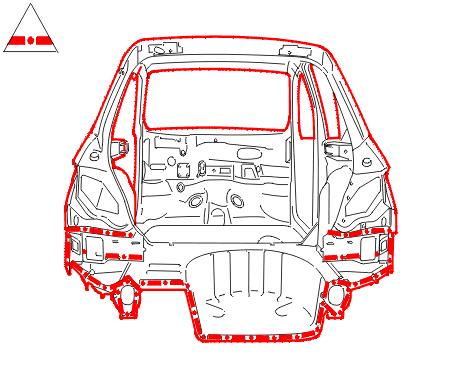

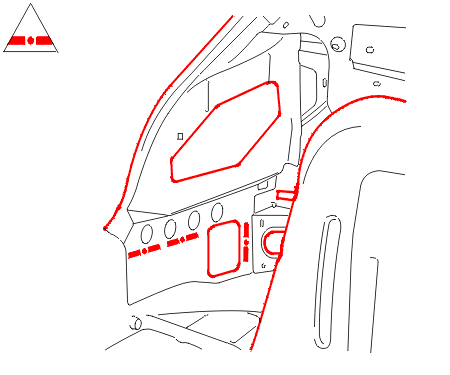

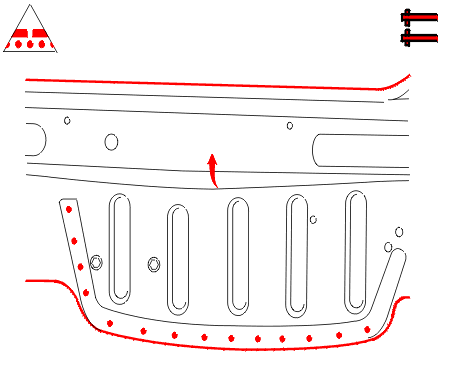

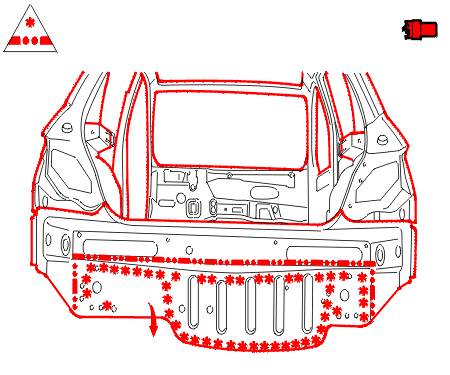

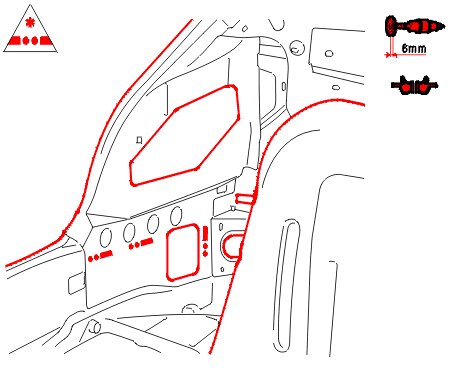

5 - UTSKÄRNING

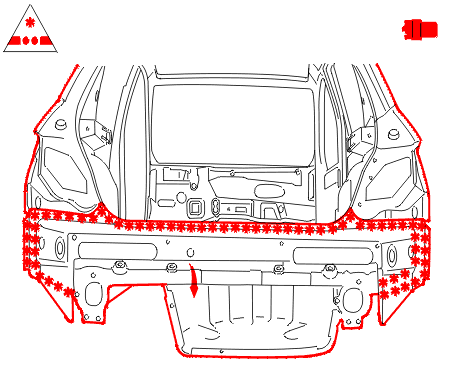

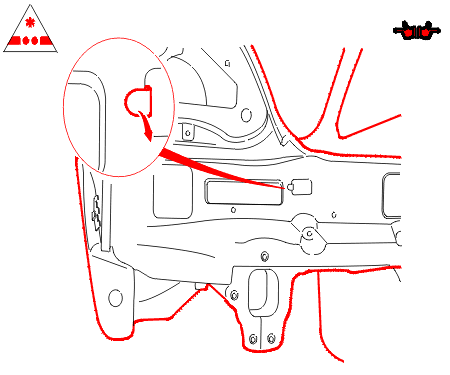

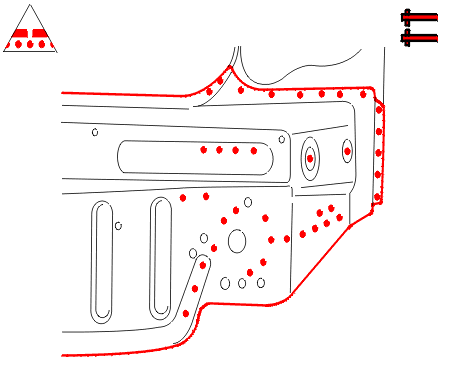

6 - LOSSNING AV SPÄRREN

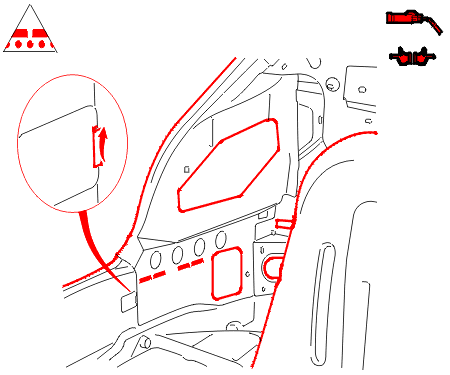

7 - JUSTERING

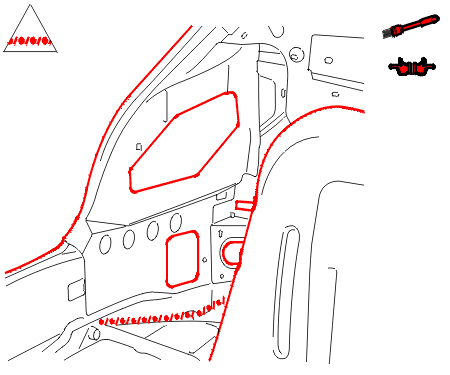

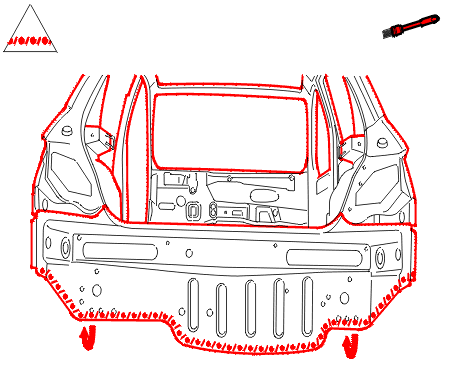

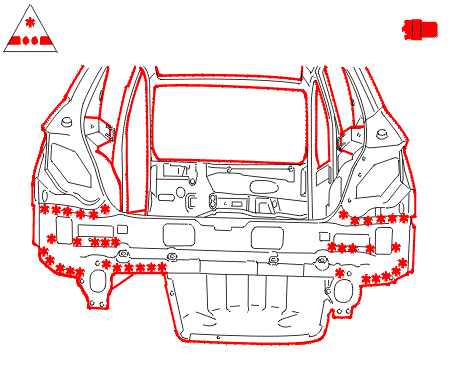

8 - SVETSNING

9 - TÄTNING

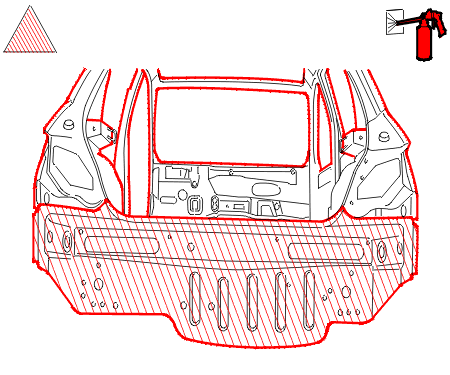

10 - SKYDD
