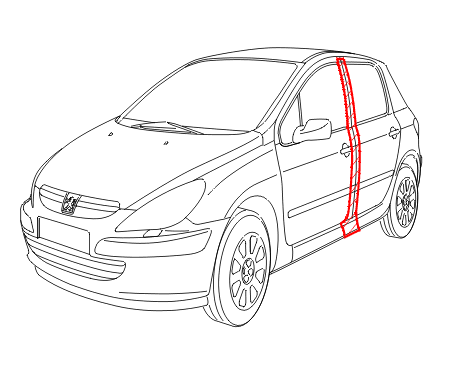

C4CH21F1 - 307

BYTE MITTSTOLPE

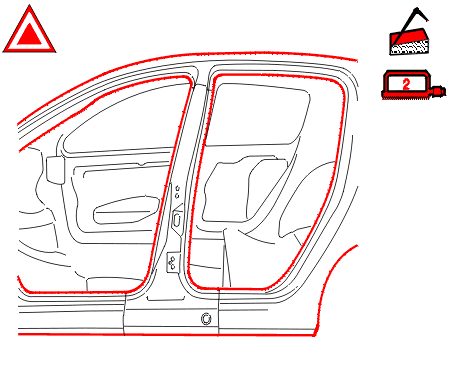

OBLIGATORISKT : vid tillverkning av denna bil har man använt mig svetsning ; vid plåtarbete på bilen, skall alla skarvar svetsas med samma procedur ; ingen annan teknik f�r anvÄndas .

OBSERVERA : samtliga slipade ytor skall skyddsbehandlas genom godkänd metod för elektrolytisk förzinkning .

OBLIGATORISKT : iaktta elementära hygien- och säkerhetsregler (använd filtrerande mask mot organiska ångor - arbeta på ventilerad plats) .

1 - KOMPLETTERANDE INGREPP

Byte :

• framdörr
• bakdörr

Demontering - montering :

• framsäte
• säkerhetsbälte fram
• baksäte
• tätningslist för framdörr
• gardin airbag enhet

Ditsättning-borttagning av detaljer :

• mittstolpe
• golvdelar fram och bak
• takplåt

Frigör kabelhärvorna .

OBSERVERA : montering av b-stolpe förstärkning (2) .

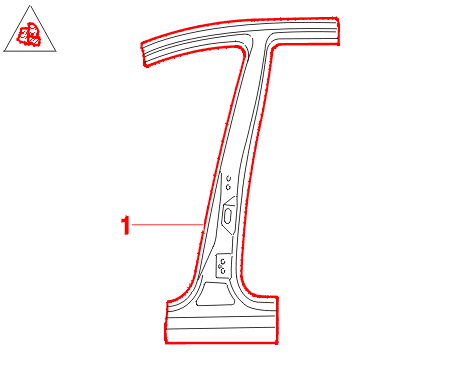

2 - IDENTIFIERING RESERVDELAR

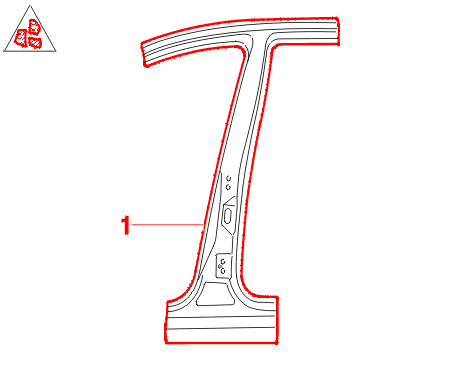

(1) Mittstolpe .

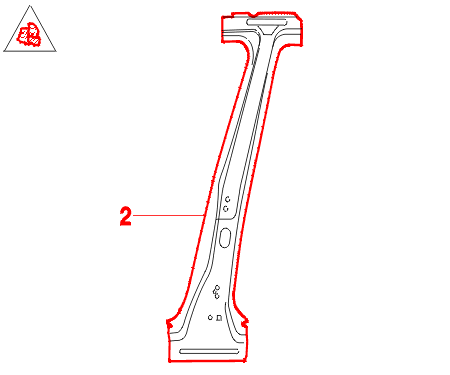

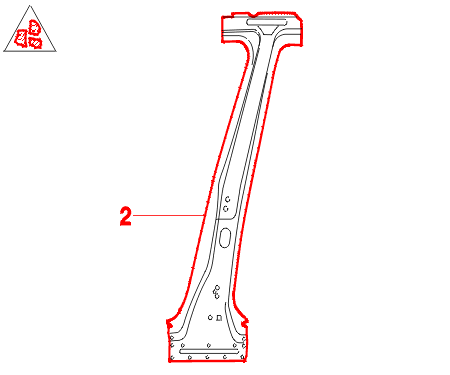

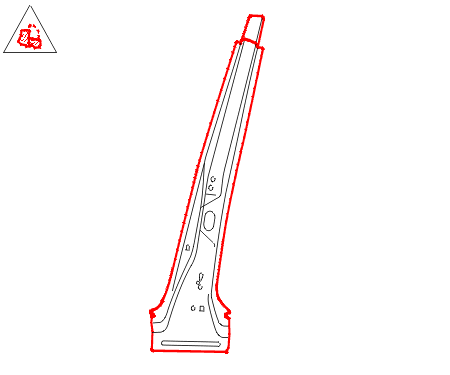

(2) Förstärkning mittstolpe .

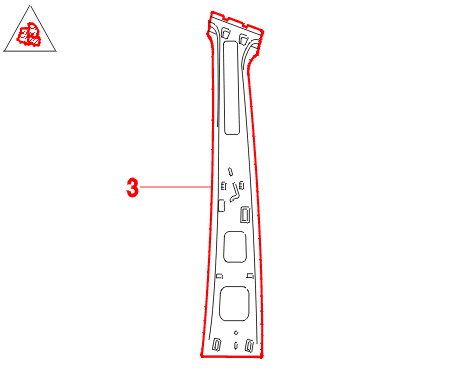

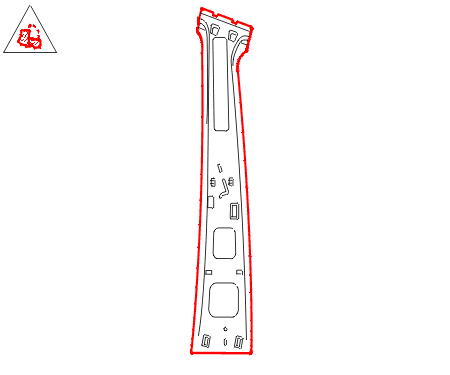

(3) Innerplåt för mittstolpe .

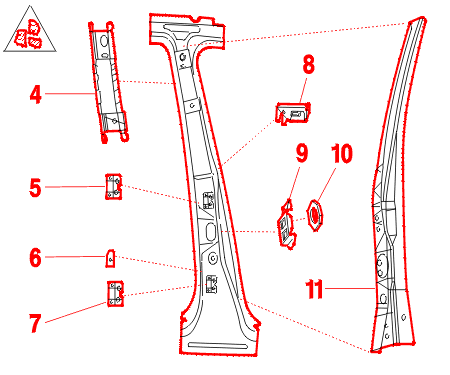

3 - RESERVDELENS SAMMANSÄTTNING

(1) Mittstolpe .

(2) Förstärkning mittstolpe .

(4) {{N9710}} support rampe ancrage .

(5) Fäste .

(6) Inre klots .

(7) Fäste .

(8) Övre b-stolpe skiljevägg .

(9) Stödhållare (Framdörr) .

(10) Stöd för dörrlåsets anslag (Framdörr) .

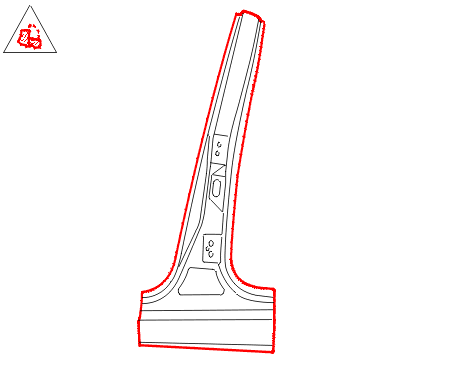

(11) Förstyvning mittstolpe .

(3) Innerplåt för mittstolpe .

4 - BEHÖVLIG DEL FÖR METODENS UTFÖRANDE

Delstycke mittstolpe .

Förstärkning mittstolpe .

Innerplåt för mittstolpe .

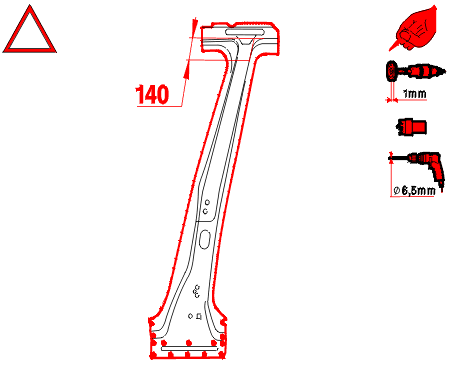

5 - FÖRARBETE NY DEL

OBSERVERA : skär inte av klädseln på b-stolpens förstärkning .

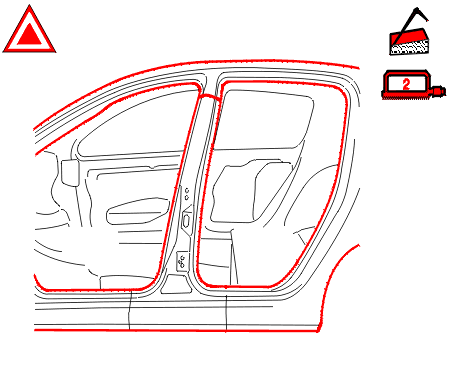

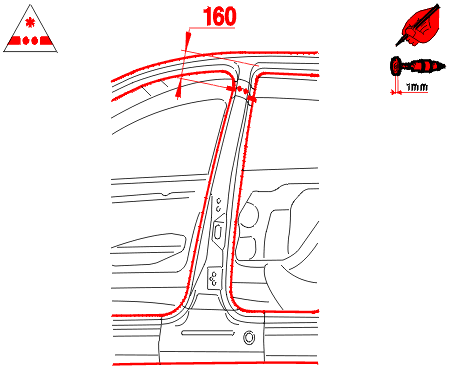

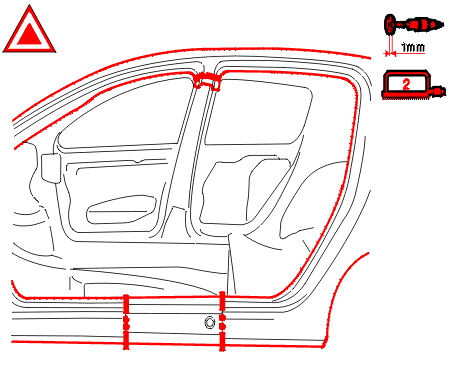

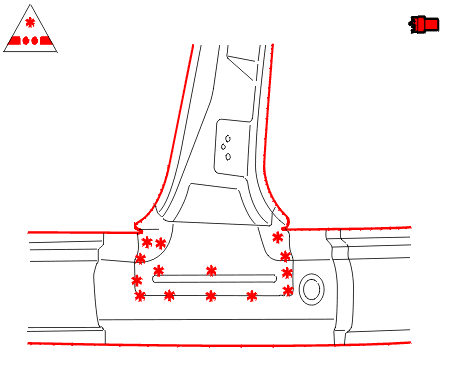

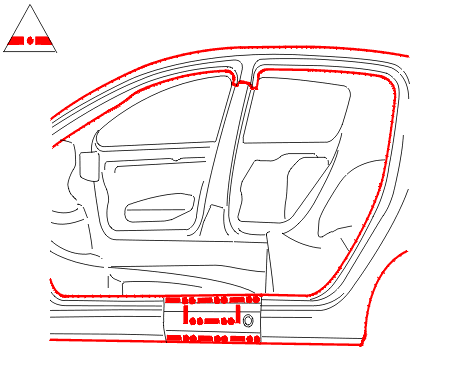

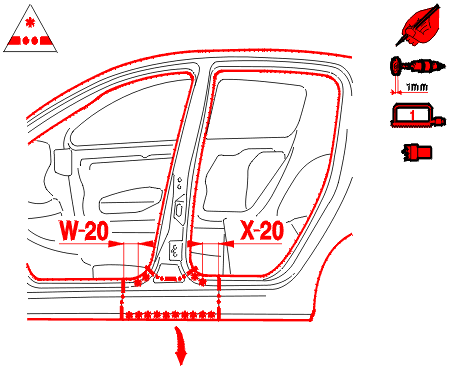

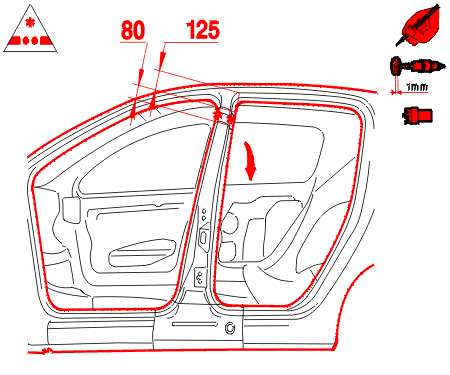

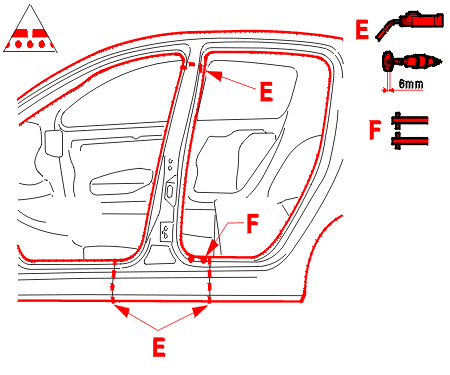

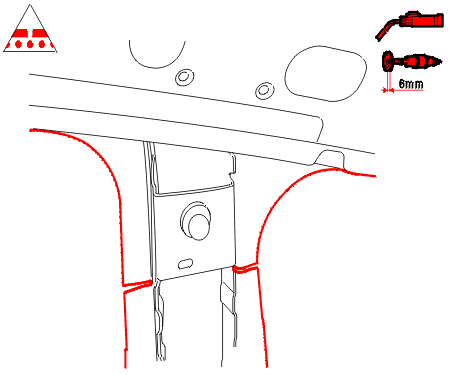

6 - UTSKÄRNING

OBSERVERA : skär inte av klädseln på b-stolpens förstärkning .

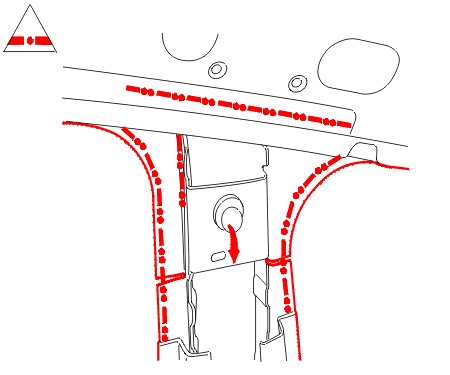

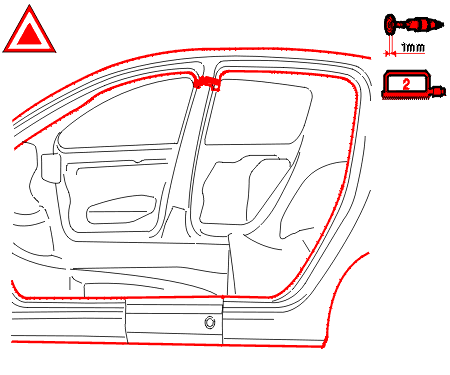

7 - LOSSNING AV SPÄRREN

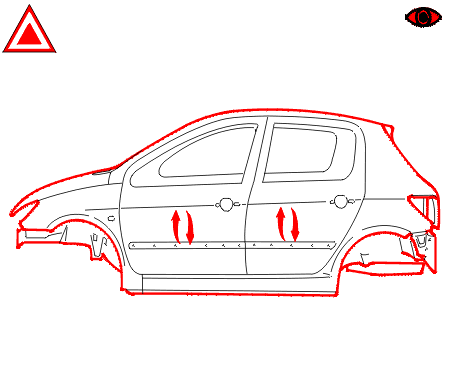

8 - JUSTERING

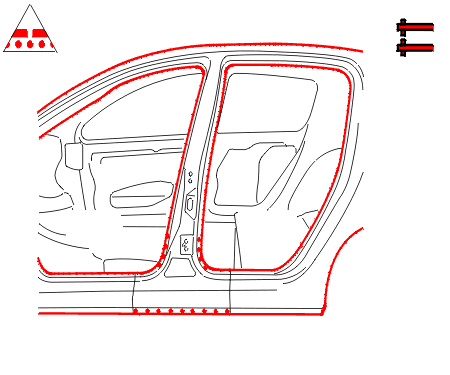

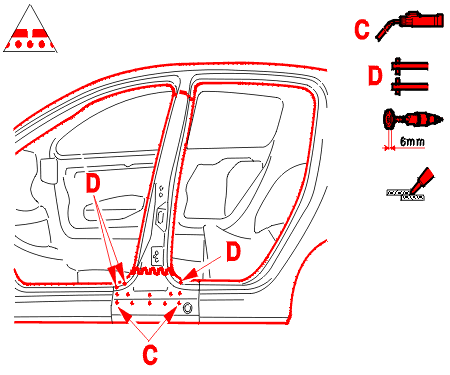

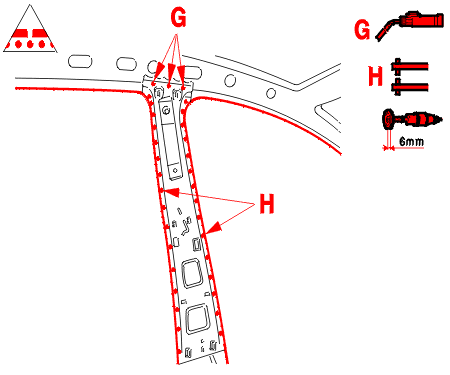

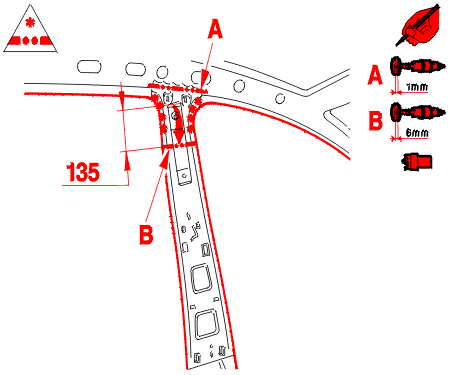

9 - SVETSNING

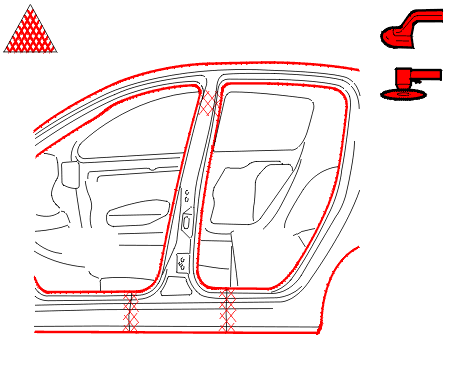

10 - FINISH

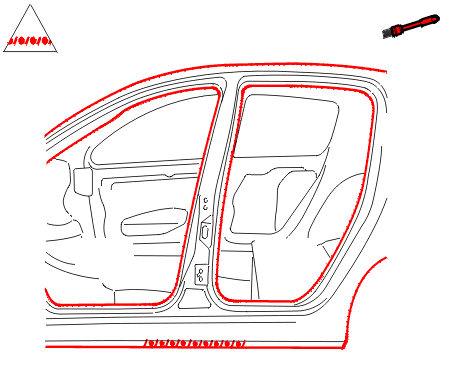

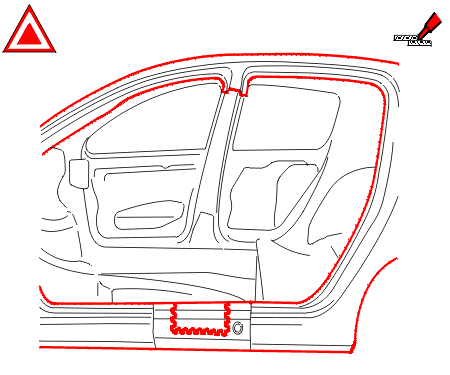

11 - TÄTNING

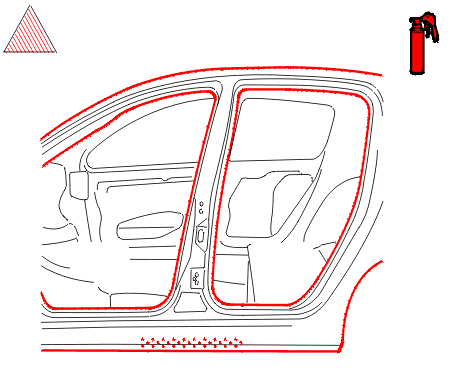

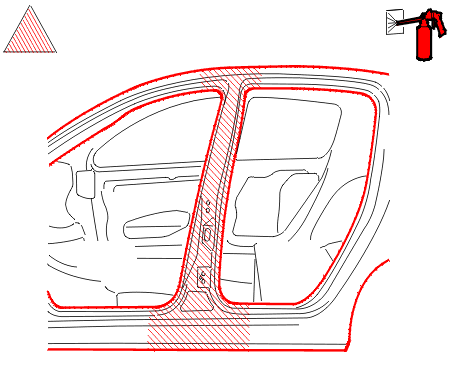

12 - SKYDD
