C5HB0MF1 - 307 MOTOR DW10TD MOTOR TU3JP MOTOR TU5JP4 MOTOR EW10J4 MOTOR DV4TD
DEMONTERING - MONTERING LUFTKONDITIONERING
1 - IDENTIFIERING
MOTOR DW10TD MOTOR DW10ATED
MOTOR TU3JP MOTOR TU5JP4
MOTOR DV4TD
MOTOR EW10J4
ALLA MODELLER

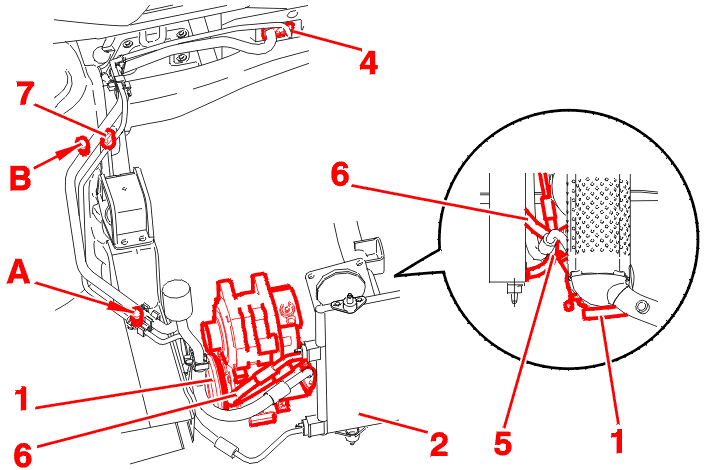

(1) Kompressor .
(2) Kondensor .
(3) Behållare avfuktningsenhet .
(4) Reducerventil .
(5) {{N12896}} tuyau entrée détendeur - sortie condenseur .
(6) {{N12897}} tuyau réfri sortie compresseur - entrée condenseur .

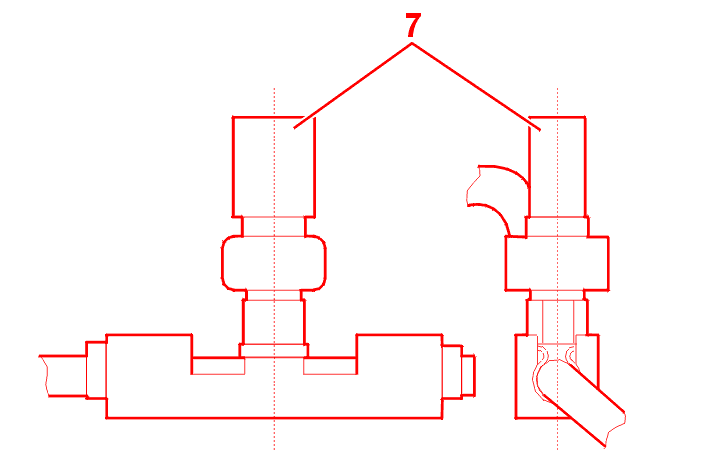

(7) Pressostat ventil .
(A) Högtrycksventil .
(B) Lågtrycksventil .
2 - TEKNISKA DATA
| motortyp | TU - EW - DV | DW |
|---|---|---|
| speciella data | utan | utan |
| kompressormärke | SANDEN | SANDEN |
| typ | SD6V12 | SD7V16 |
| oljevolym | 135 ± 15 | 135 ± 15 |
| oljetyp | SP10 | SP10 |
| systemets kylmedelsvolym (gram) | 585 ± 25 | 585 ± 25 |
| luftspalt kompressor | mini 0.4 mm max 0.8 mm |
mini0.4 mm max 0.8 mm |
| filterinsats | system KOMO | system KOMO |
3 - ÅTDRAGNINGSMOMENT
| märkning / detalj | daNm |
|---|---|
| speciella data | utan |
| {{n12898}} brides de condenseur | 0.6 |
| {{n12899}} brides de compresseur | 0.7 |
| {{n12900}} brides de detendeur | 0.7 |
| {{n12901}} bouteille deshydratrice | 1.5 ± 0.5 |
