B1CB2AK1 - 607 MOTOR ES9J4S

TECHNISCHE DATEN - IDENTIFIZIERUNG KOLBEN - KOLBENRINGE

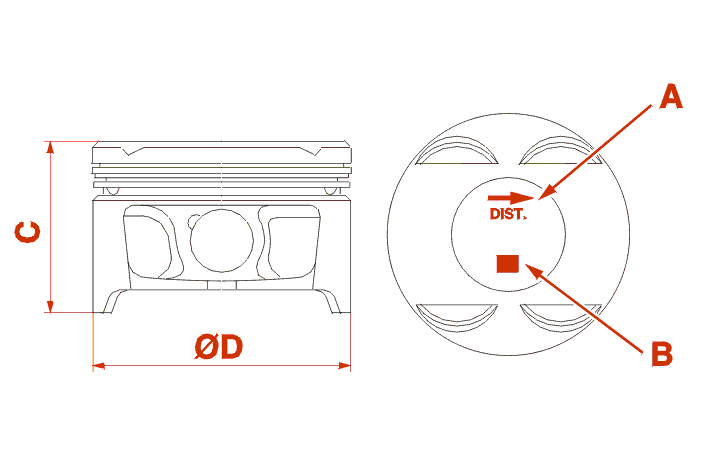

1 - KOLBEN

(A) Kennzeichen auf der Steuerungsseite .

(B) Identifizierungskennzeichen der Kolbenklassen .

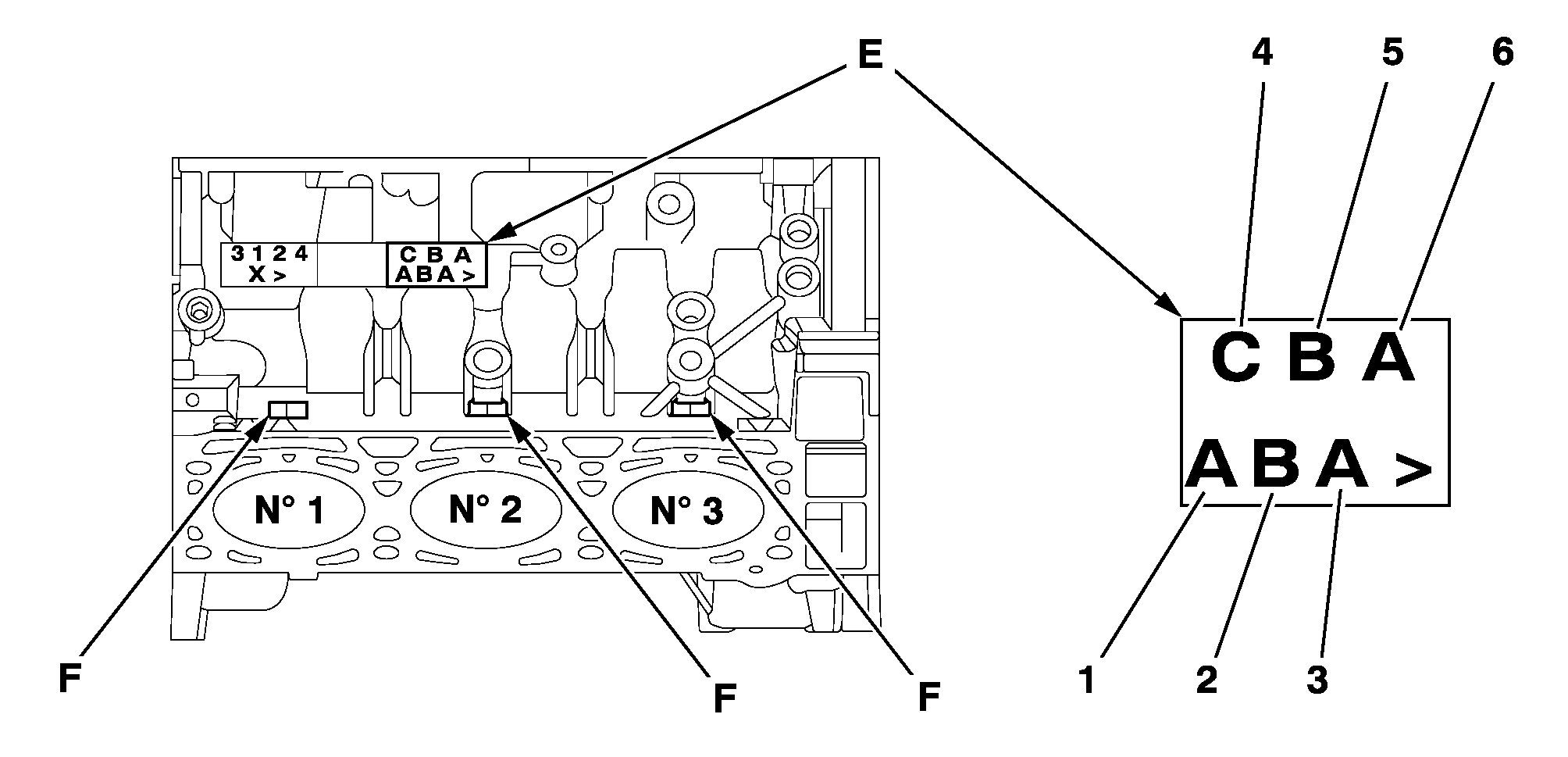

Bereich E (Über dem Ölfilter) :

die Kolbenklassen erscheinen am Zylinderblock (E), Steuerungsseite, und am Kolben (B)
das erste Zeichen (1) entspricht dem Kolben Nr. 1 von Zylinder Nr. 1, das zweite (2) dem Kolben Nr. 2 von Zylinder Nr. 2 usw.
Der Pfeil zeigt die Steuerungsseite an

Bereich(e) F : Numerisches Kennzeichen des entsprechenden Zylinders .

Maße (mm) (Nennmaß)	Klasse A	Klasse B	Klasse C
C	57.65	57.65	57.65
ø D	86.975 + 0.007 0	86.982 + 0.007 0	86.989 + 0.007 0

Die Kolben werden mit Kolbenbolzen und Kolbenringen geliefert; nicht vertauschen .

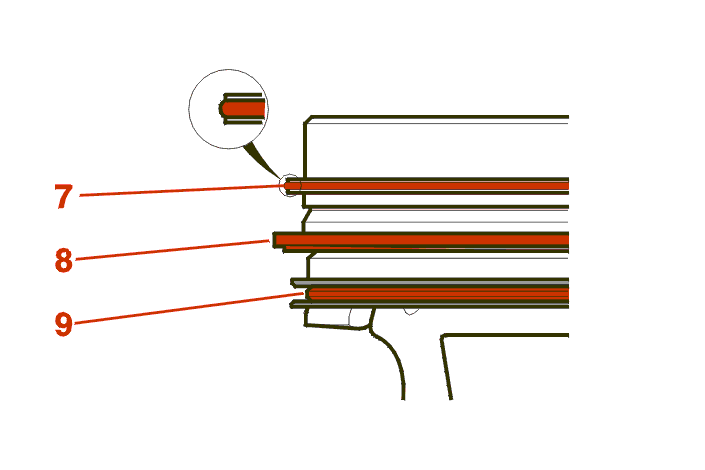

2 - KOLBENRINGE

(7) Feuersteg-Kolbenring mit eingesetzter Plasma-Keramikschicht .

(8) Verdichtungsring (Nasen-Minutenring) aus Sonderguss .

(9) Ölabstreifring mit Spiralfeder-Expander .
