C5FG1XK1 - 607

AUSBAU/EINBAU MITTELKONSOLE

1 - SPEZIALWERKZEUG

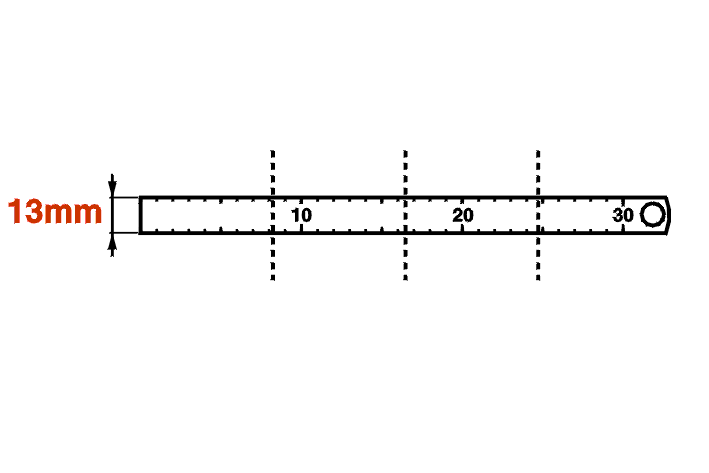

{{N2949}} prendre un réglet de 300 mm et le couper en 4 morceaux .

2 - AUSBAU

Batterie abklemmen .

Die Vordersitze ganz zurücksetzen .

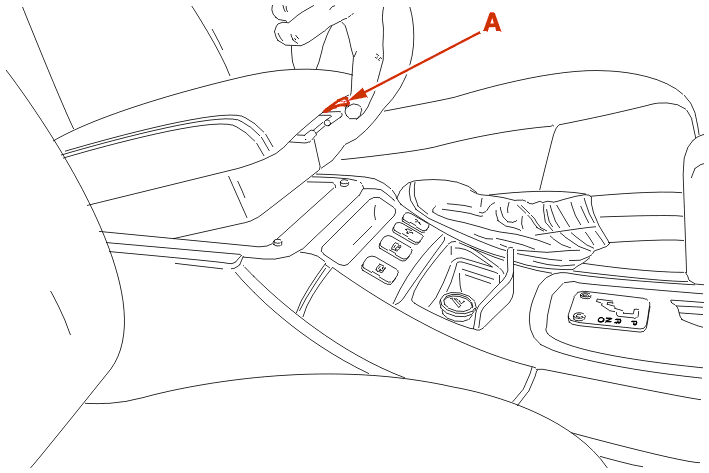

Auf den Hebel (A) drücken, um das Ablagefach zu öffnen .

{{N2951}} mettre des rubans adhésifs, comme indiqué .

Am Schalthebelknopf ziehen, um ihn auszubauen .

AUTOMATIKGETRIEBE 4

Getriebe-Wählhebel in Stellung N bringen .

ALLE TYPEN

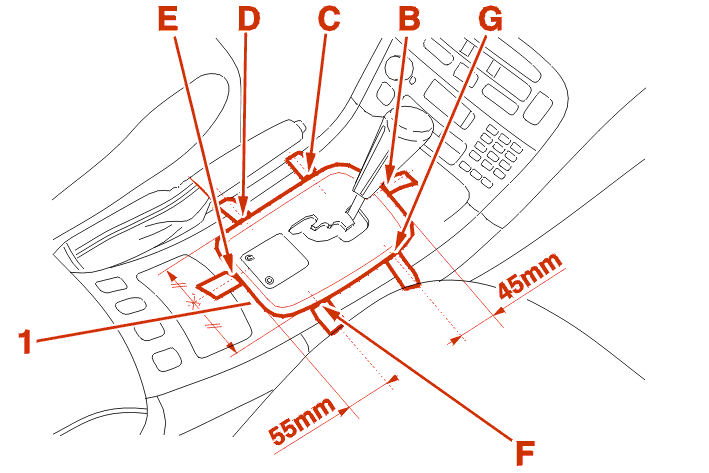

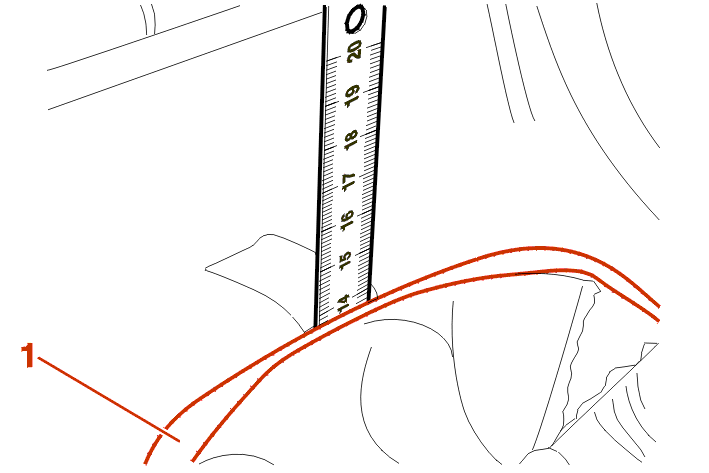

{{N2952}} enfoncer au maximum un morceau de réglet, comme indiqué ci-dessus, aux points (B), (C), (D), (E) .

AUTOMATIKGETRIEBE 4

{{N2953}} déclipper le côté gauche de l'enjoliveur (1), à l'aide d'une spatule en plastique .

GETRIEBE 5

{{N2954}} déclipper le côté gauche de l'enjoliveur (1), en tirant sur le soufflet .

ALLE TYPEN

{{N2955}} prendre les morceaux de réglet en (C), (D) et les positionner en (F), (G), pour déclipper le côté droit de l'enjoliveur .

AUTOMATIKGETRIEBE 4

{{N2956}} déposer l'enjoliveur (1) vers le haut .

GETRIEBE 5

{{N2957}} déposer l'ensemble enjoliveur-soufflet vers le haut .

ALLE TYPEN

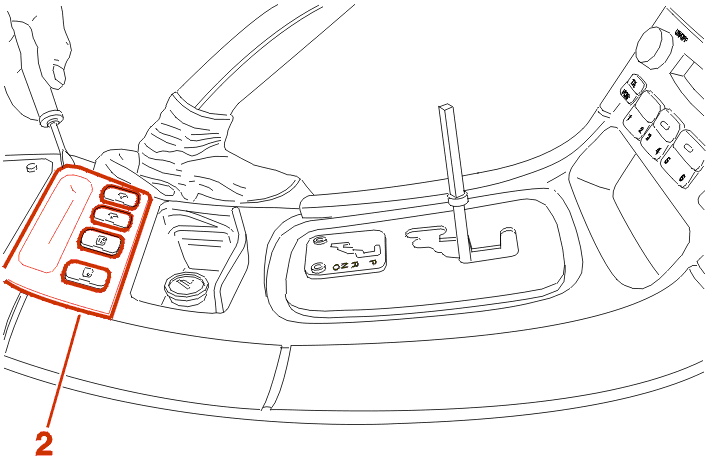

Mit einer Spatel die Blende (2) lösen .

Handbremshebelgriff abziehen und ausbauen .

AUTOMATIKGETRIEBE 4

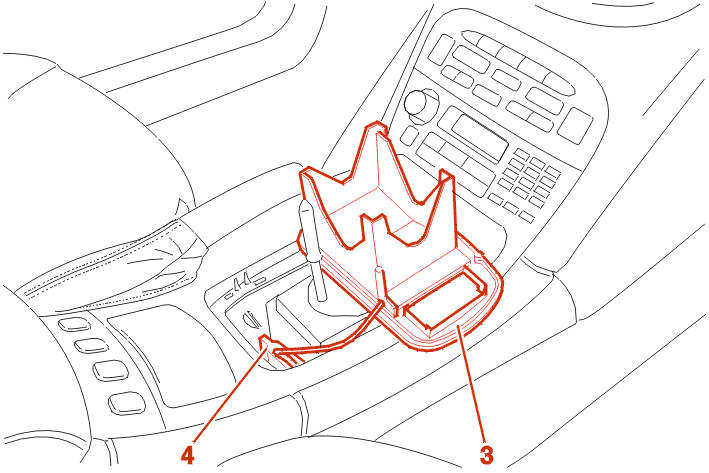

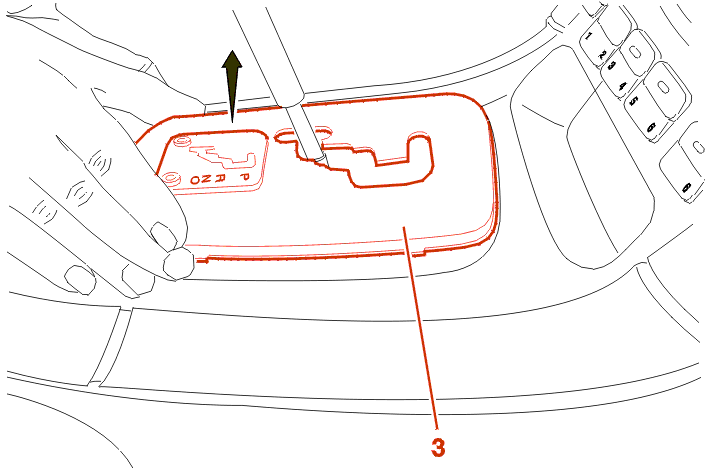

Schaltbetätigungseinheit (3) nach oben ziehen, um sie aus der Konsole zu lösen .

Stecker (4) abklemmen .

Platine (3) ausbauen .

ALLE TYPEN

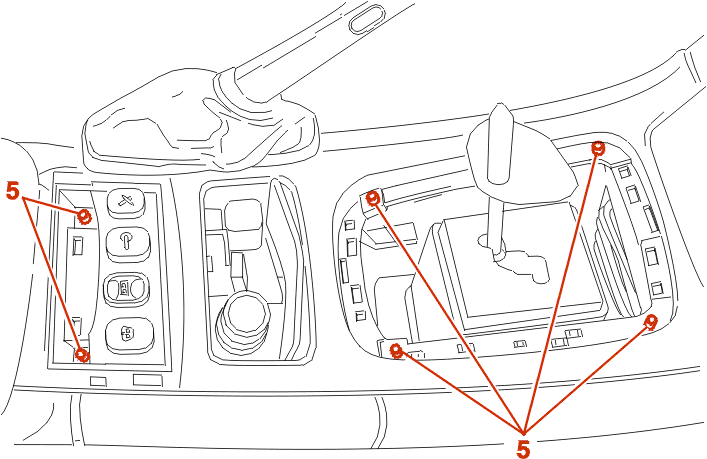

Die Befestigungen (5) ausbauen .

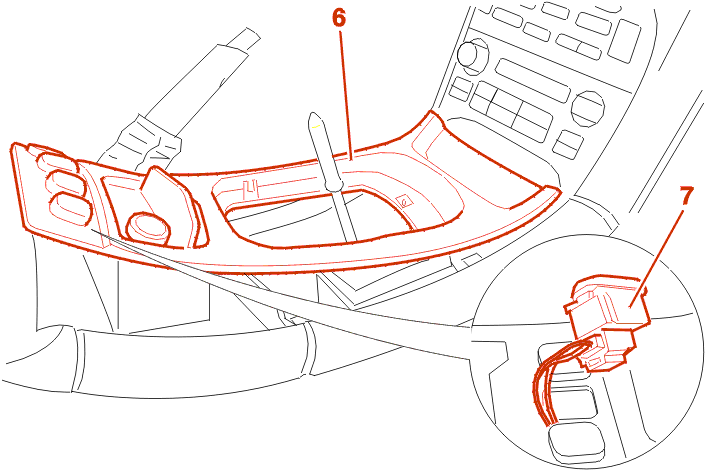

Die Platine (6) im hinteren Bereich anheben .

Die Schalter (7) lösen .

Schalter (7) abklemmen (Je nach Ausstattung) .

Platine (6) ausbauen .

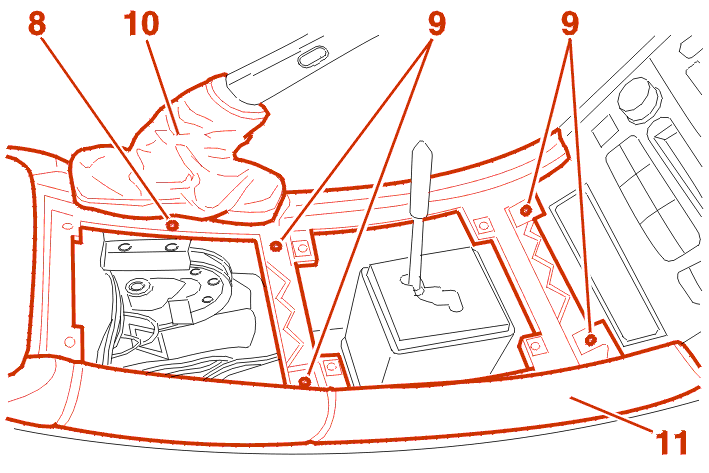

Ausbauen :

• Die Befestigung (8) der Manschette (10)
• Befestigungen (9)
• Manschette (10)
• Die Konsolenblende (11)

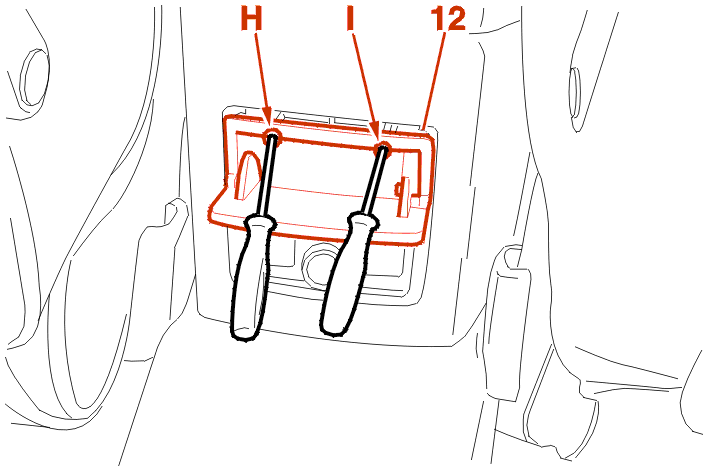

Mit zwei flachen Schraubendrehern die Ascheraufnahme (12) an den Punkten (H) und (I) lösen .

Die Stecker abklemmen (Je nach Ausstattung) .

Ausbauen : Ascherträger (12) .

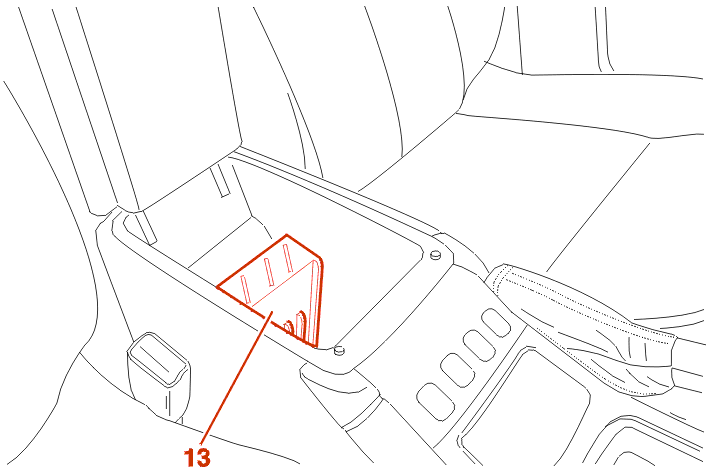

CD-Ablagefach (13) ausbauen .

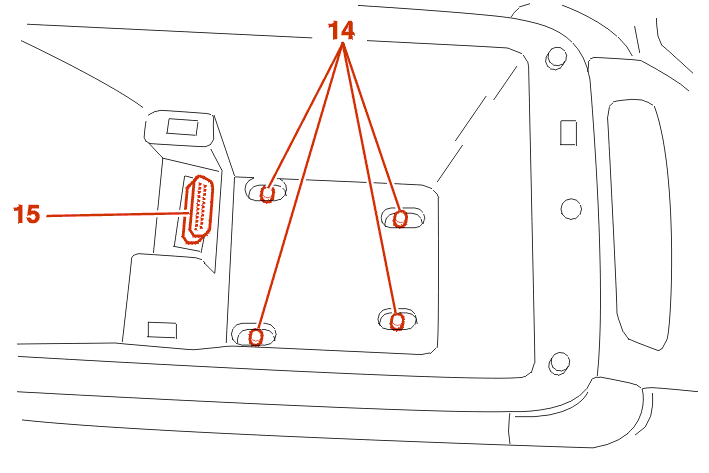

Befestigungen (14) ausbauen .

Lösen : Diagnosestecker (15) .

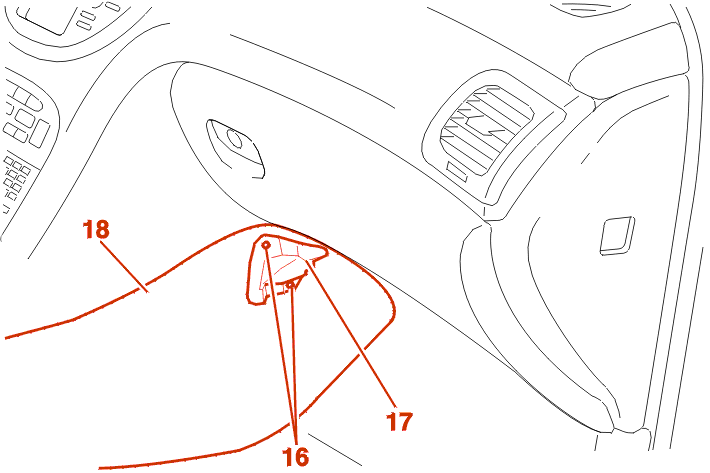

Auf beiden Seiten : Ausbauen :

• Befestigungen (16)
• Ausströmer (17)
• Flansch (18)

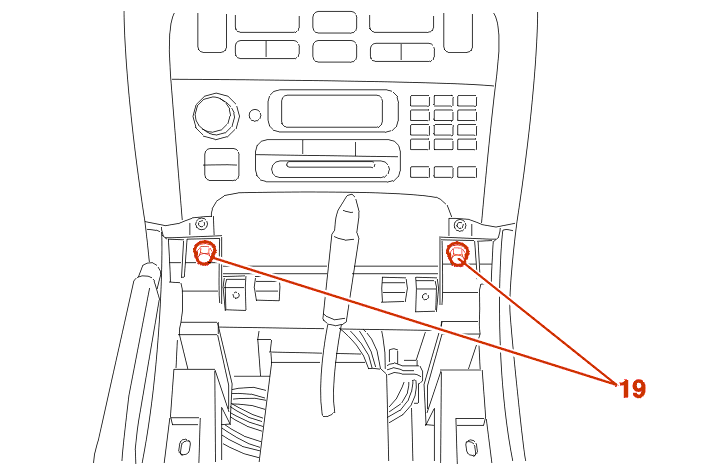

Befestigungen (19) ausbauen .

Die Mittelkonsole ausbauen .

3 - EINBAU

In der umgekehrten Reihenfolge des Ausbaus verfahren .

AUTOMATIKGETRIEBE 4HP20

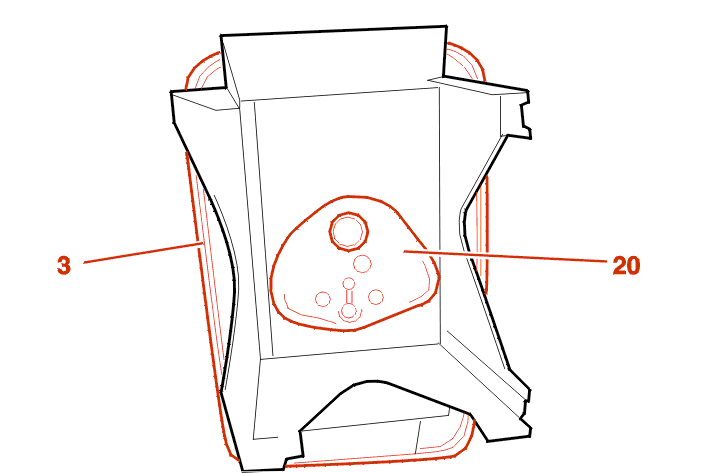

ACHTUNG : Vor Einbau der Einheit an der Konsole die Lage der Wählkulisse (20) an der Platine (3) überprüfen (siehe Abbildung oben) .

ALLE TYPEN

Batterie wieder anschließen .

Funktion der elektrischen Ausstattung kontrollieren .
