C7AP0ZV1 - 607
MONTERING ANHÆNGERTRÆK

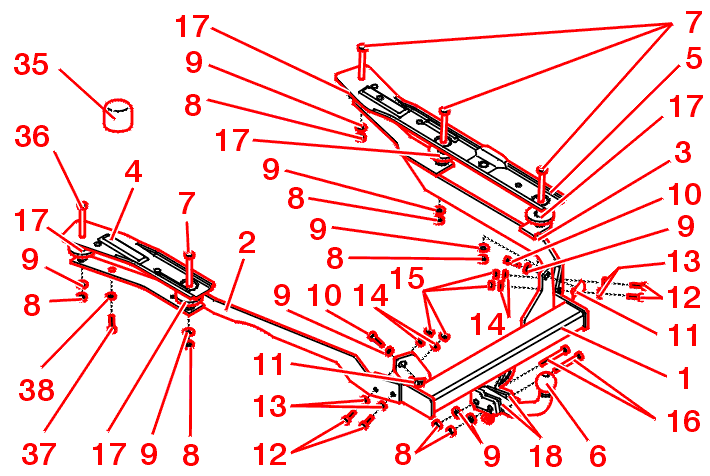

1 - PRÆSENTATION
1 - 1 - ANHÆNGERTRÆK MED FAST KUGLE SIARR RES.DELSNR. 9527.ER
Specifikationer for anhængertrækket :
| betegnelse | afmærkning | stk. | tilspændingsmoment(er) (m.daN) |
|---|---|---|---|
| midtertravers | 1 | 1 | - |
| venstre forbindelsesstykke | 2 | 1 | |
| højre forbindelsesstykke | 3 | 1 | |
| kontra-plade | 4 | 1 | |
| kontra-plade | 5 | 1 | |
| kugleled | 6 | 1 | |
| bolt (M12 x 100) | 7 | 4 | 8,1 |
| møtrik (M12) | 8 | 7 | - |
| låseskive (12 x 24) | 9 | 9 | |
| bolt (M12 x 30) | 10 | 2 | 8,1 |
| møtrikhus | 11 | 2 | - |
| bolt (M10 x 35) | 12 | 4 | 4,7 |
| flad skive | 13 | 4 | - |
| låseskive (10 x 20) | 14 | 4 | |
| møtrik (M10) | 15 | 4 | |
| bolt (M12 x 80) | 16 | 2 | 8,1 |
| skumskive | 17 | 5 | - |
| befæstelsesklods | 18 | 2 | |
| kuglehætte | 35 | 1 | |
| bolt (M12 x 90) | 36 | 1 | 8,1 |
| bolt (M6 x 16) | 37 | 1 | - |
| låseskive (6 x 12) | 38 | 1 |

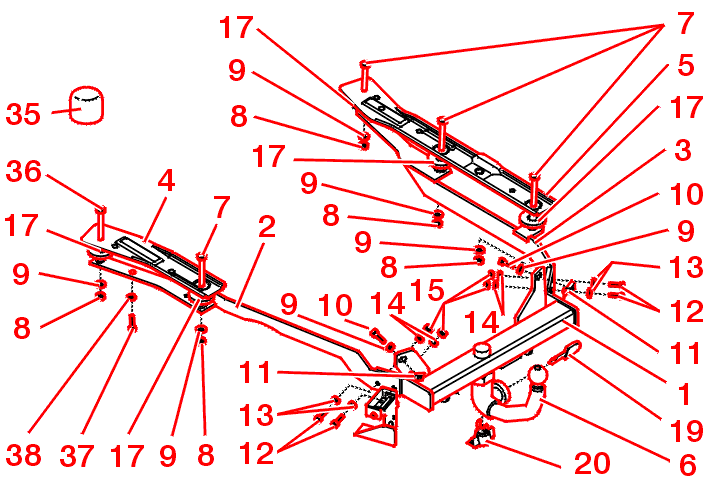

1 - 2 - RDSO ANHÆNGERTRÆK (MED LØS KUGLE, AFTAGELIG UDEN BRUG AF VÆRKTØJ) SIARR RES.DELSNR. 9527.ES
Specifikationer for anhængertrækket :
| betegnelse | afmærkning | stk. | tilspændingsmoment(er) (m.daN) |
|---|---|---|---|
| midtertravers | 1 | 1 | - |
| venstre forbindelsesstykke | 2 | 1 | |
| højre forbindelsesstykke | 3 | 1 | |
| kontra-plade | 4 | 1 | |
| kontra-plade | 5 | 1 | |
| kugleled | 6 | 1 | |
| bolt (M12 x 100) | 7 | 4 | 8,1 |
| møtrik (M12) | 8 | 5 | - |
| låseskive (12 x 24) | 9 | 7 | |
| bolt (M12 x 30) | 10 | 2 | 8,1 |
| møtrikhus | 11 | 2 | - |
| bolt (M10 x 35) | 12 | 4 | 4,7 |
| flad skive | 13 | 4 | - |
| låseskive (10 x 20) | 14 | 4 | |
| møtrik (M10) | 15 | 4 | |
| bolt (M12 x 80) | 16 | 2 | 8,1 |
| skumskive | 17 | 5 | - |
| nøgle | 19 | 2 | |
| mekanismens blændprop | 20 | 1 | |
| kuglehætte | 35 | 1 | |
| bolt (M12 x 90) | 36 | 1 | 8,1 |
| bolt (M6 x 16) | 37 | 1 | - |
| låseskive (6 x 12) | 38 | 1 |
1 - 3 - ANHÆNGERTRÆK MED MONOBLOC KUGLE ISO SIARR RES.DELSNR. 9527.EQ
Specifikationer for anhængertrækket :
| betegnelse | afmærkning | stk. | tilspændingsmoment(er) (m.daN) |
|---|---|---|---|
| midtertravers | 1 | 1 | - |
| venstre forbindelsesstykke | 2 | 1 | |
| højre forbindelsesstykke | 3 | 1 | |
| kontra-plade | 4 | 1 | |
| kontra-plade | 5 | 1 | |
| kugleled | 6 | 1 | |
| bolt (M12 x 100) | 7 | 4 | 8,1 |
| møtrik (M12) | 8 | 7 | - |
| låseskive (12 x 24) | 9 | 9 | |
| bolt (M12 x 30) | 10 | 2 | 8,1 |
| møtrikhus | 11 | 2 | - |
| bolt (M10 x 35) | 12 | 4 | 4,7 |
| flad skive | 13 | 4 | - |
| låseskive (10 x 20) | 14 | 4 | |
| møtrik (M10) | 15 | 4 | |
| bolt (M12 x 80) | 16 | 2 | 8,1 |
| skumskive | 17 | 5 | - |
| bolt (M16 x 45) | 21 | 2 | 19,5 |
| låseskive (16 x 32) | 22 | 2 | - |
| møtrik (HM 16) | 23 | 2 | |
| kugleholder | 24 | 1 | |
| kuglehætte | 35 | 1 | |
| bolt (M12 x 90) | 36 | 1 | 8,1 |
| bolt (M6 x 16) | 37 | 1 | - |
| låseskive (6 x 12) | 38 | 1 |
1 - 4 - ANHÆNGERVÆGT
For oplysning om anhængervægt, henvises der til bilens instruktionsbog .
2 - MONTERING AF TRÆKKET
NB : hængertrækkets kugle skal afmonteres, hvis den skjuler nummerpladen .
2 - 1 - KØRETØJET STÅR PÅ EN PLAN GRUND
Afmonter bagagerumstæppet .

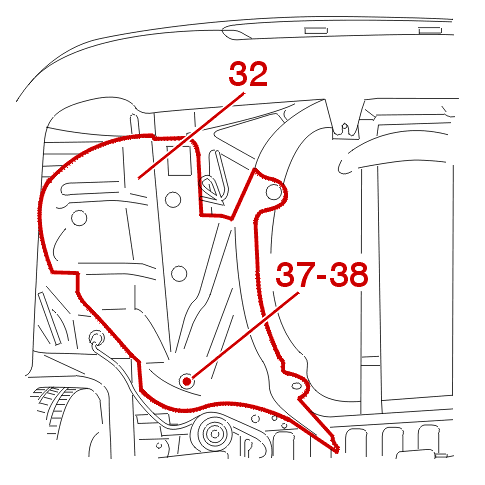

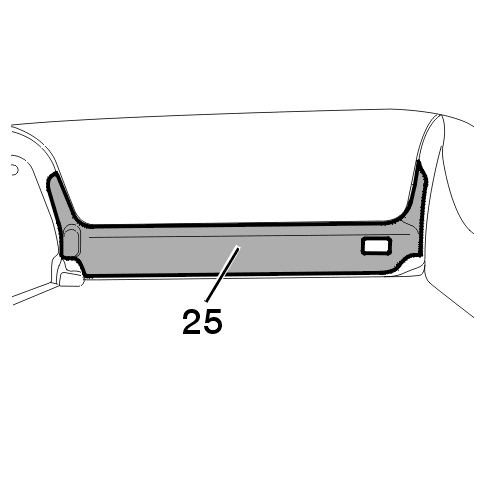

Beklædningen afmonteres .

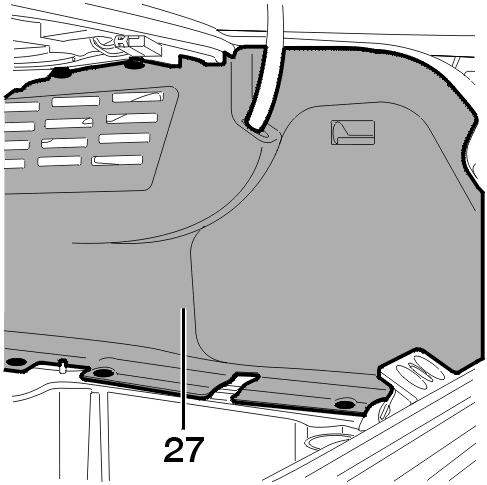

Beklædningen afmonteres (Venstre side) .

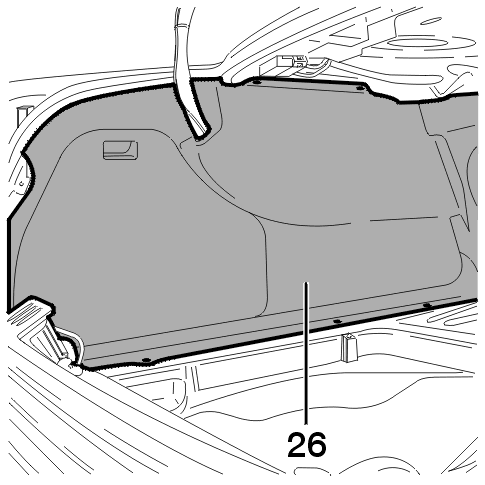

Beklædningen afmonteres (Højre side) .

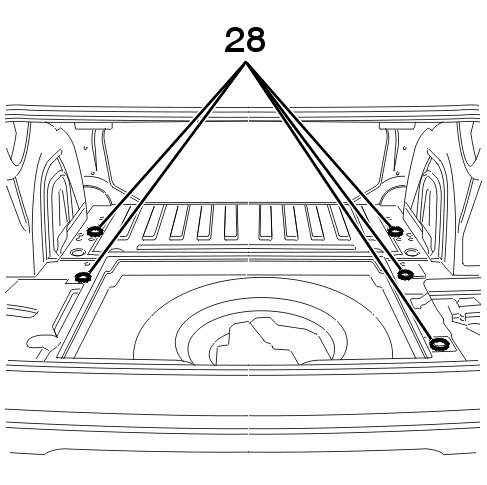

Afmonter : Lukkepropperne .
Gem blændpropperne så de kan sættes i igen, ved afmontering af hængertrækket .

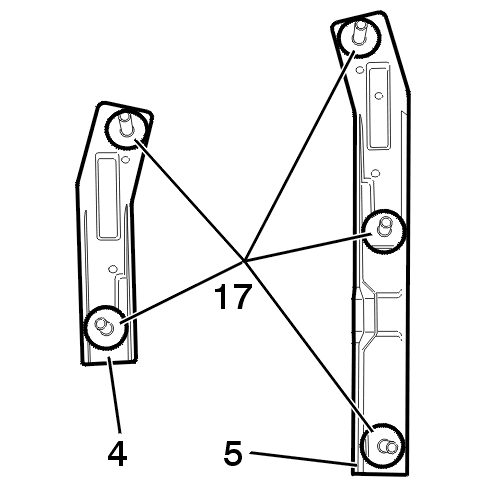

Centrer skumskiverne på forstærkningerne og og lim dem fast .
Indryk :
2 - 2 - KØRETØJ PÅ LIFT

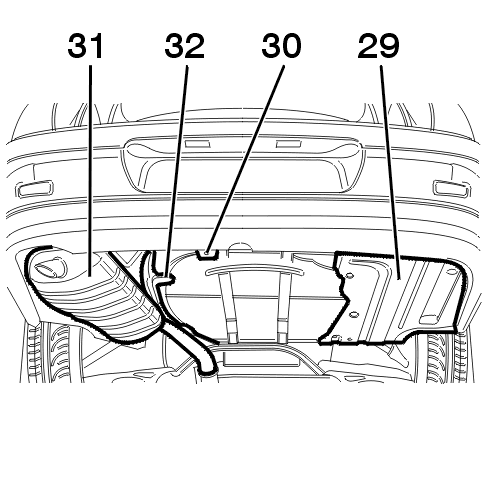

Afmonter :

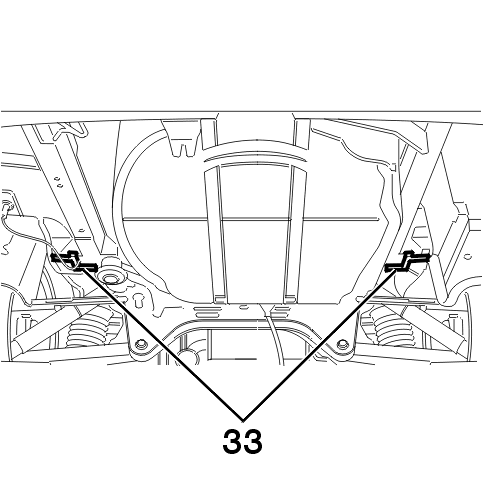

Afmonter befæstelsesbenene til abs sensorens ledningsnet .

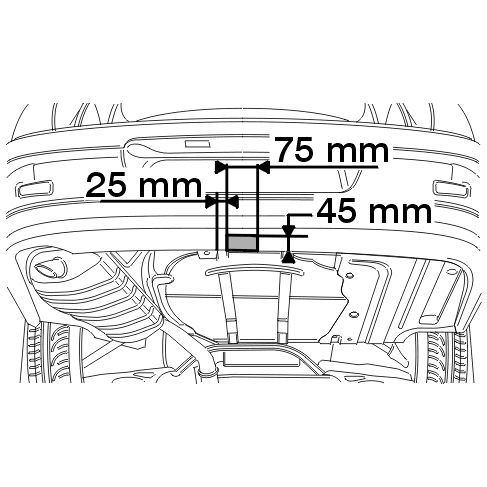

Foretag udskæringerne i kofangeren ifølge målene .

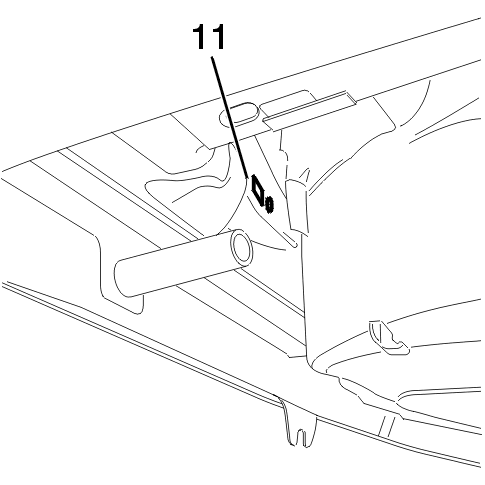

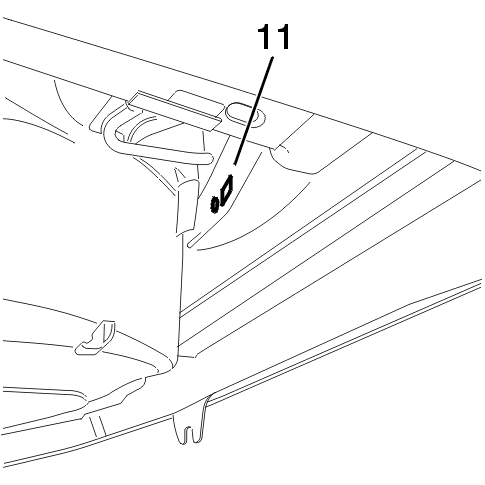

Sæt møtrikhuset ind i bagpanelet i udstødningssiden .
Sæt møtrikhuset ind i bagpanelet i højre side .

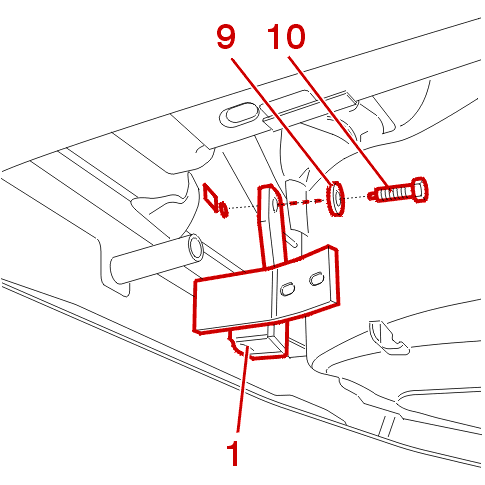

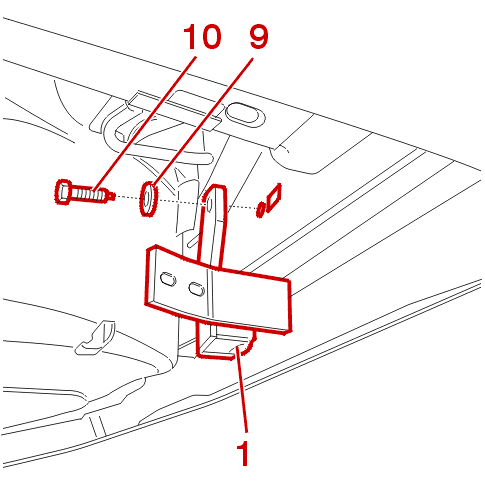

Saml midtertraversen med bagpanelet i udstødningssiden uden at blokere befæstelserne og .
Saml midtertraversen med bagpanelet i højre side uden at blokere befæstelserne og .

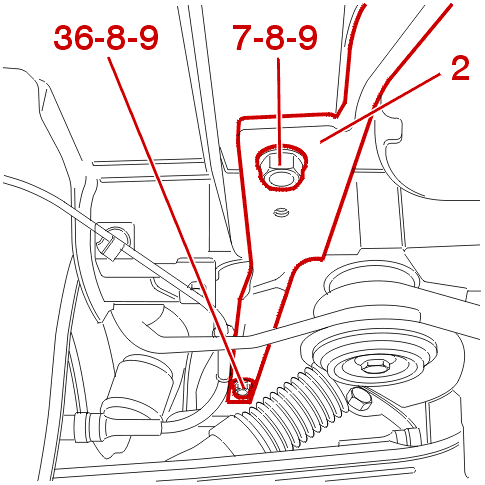

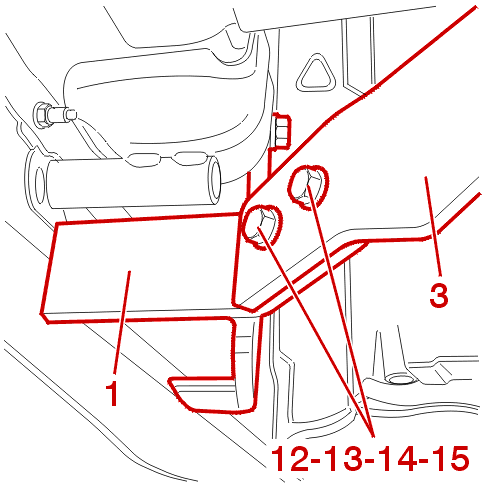

Højre side :

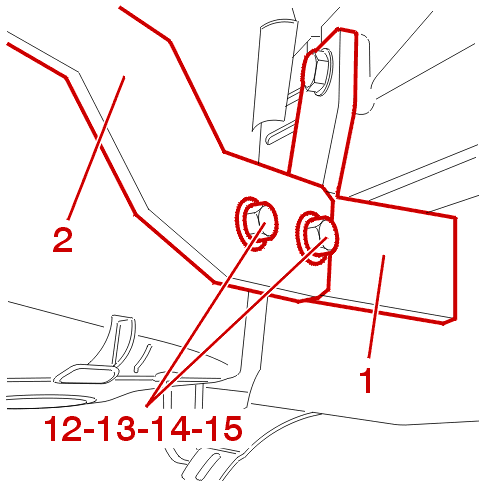

I udstødningssiden :
I udstødningssiden :

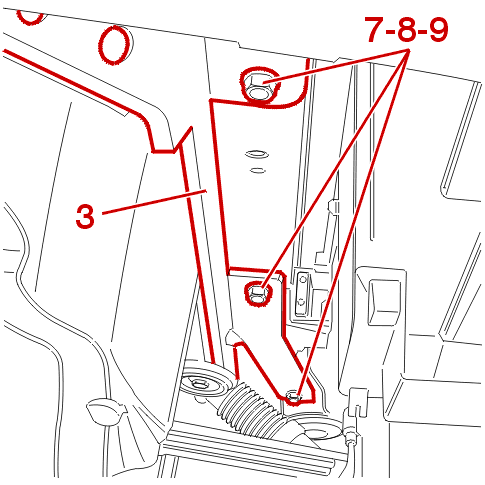

Højre side :

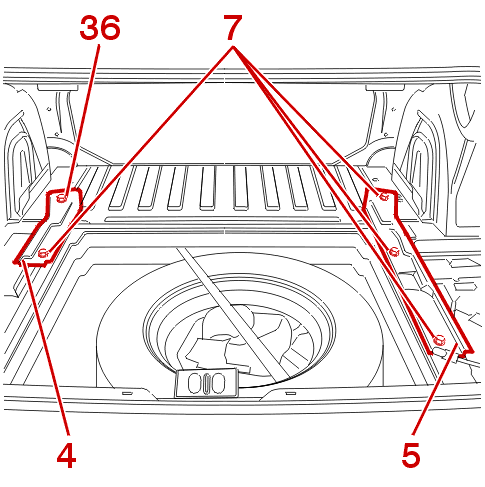

Rækkefølge for tilspænding af anhængertrækkets komponenter :
NB : der skal være to mand til dette arbejde: én i bagagerummet og én under bilen .
2 - 3 - MONTERING
Monter delene i omvendt rækkefølge af afmonteringen .
Fastgør varmeskjoldet med befæstelserne .
3 - ANHÆNGERTRÆK MED FAST KUGLE

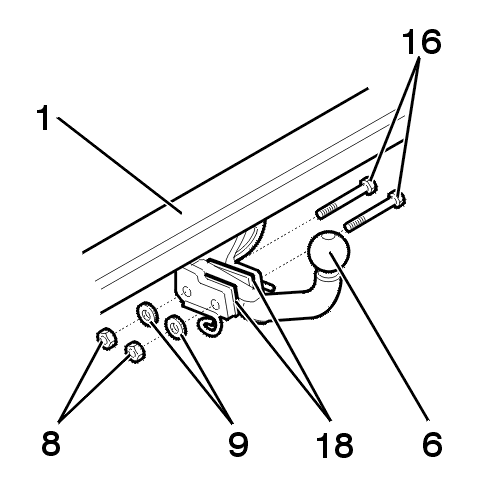

Fastgør kuglen klodserne til traversen med befæstelserne .
Tilspænd befæstelserne til det rette moment .
VIGTIGT : der skal foretages en kontrol af bolte og møtrikkers tilspænding efter de første km med anhænger .
4 - ANHÆNGERTRÆK MED MONO-BLOC KUGLE
Fastgør kugleholderen på traversen med befæstelserne og .
Fastgør kuglen til kugleholderen med befæstelsene og .
Tilspænd befæstelserne til det rette moment .
VIGTIGT : der skal foretages en kontrol af bolte og møtrikkers tilspænding efter de første km med anhænger .
5 - KUGLE DER KAN AFMONTERES UDEN VÆRKTØJ
5 - 1 - MONTERING AF KUGLEN
Afmonter blændproppen fra hængertrækkets ramme .
Sæt kuglen i anhængertrækkets ramme og fastklips den .
Kontrollér at den grønne afmærkning på drejeknappen er over for den grønne afmærkning på kuglen .
Fastlås kuglen ved at dreje nøglen mod venstre .
Tag nøglen ud .
5 - 2 - AFMONTERING AF KUGLEN

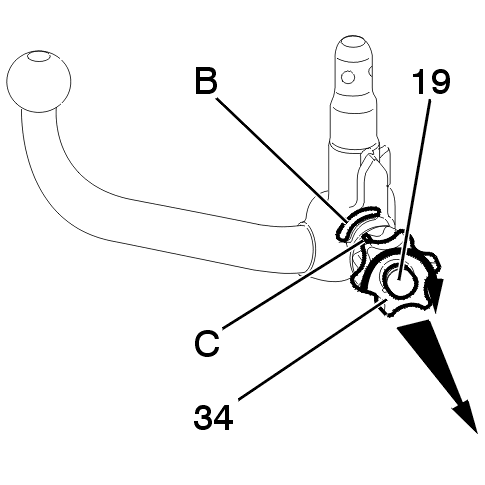

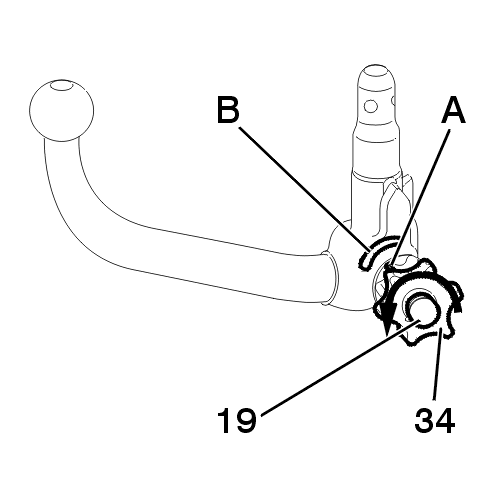

Sæt nøglen i og frigør derefter kuglen ved at dreje nøglen (19) mod højre .
Hold kuglen på plads .
Træk drejeknappen (34) ind mod dig selv .
Drej drejeknappen (34) til højre .
Tag nøglen ud .
Den røde afmærkning (C) på drejeknappen skal befinde sig over for den grønne afmærkning (B) på kuglen .
NB : smør regelmæssigt kuglen med fedt uden harpiks eller olie .
