C4BH2QF1 - 607

REMPLACEMENT AILE ARRIÈRE ASSEMBLÉE PARTIELLE

ATTENTION : toutes les surfaces décapées doivent être protégées par le procédé de rezingage électrolytique homologué .

IMPÉRATIF : respecter les règles élémentaires d'hygiène et de sécurité (port du masque filtrant pour vapeurs organiques - travailler en zone ventilée) .

1 - OPÉRATION(S) COMPLÉMENTAIRE(S)

Dépose - repose :

• PARE-CHOCS ARRIÈRE
• FEU ARRIÈRE SUR AILE
• couvercle de coffre
• LUNETTE ARRIÈRE
• roue arrière
• pare-boue arrière
• gâche de porte
• joint de porte sur caisse
• siège arrière
• fixation inférieure ceinture de sécurité arrière
• trappe à carburant, côté droit
• actionneur verrouillage trappe à carburant
• réservoir à carburant
• joint de porte sur caisse

Suivant équipement, déposer - poser :

• batterie complémentaire
• CHARGEUR CD AUDIO
• lecteur CD d'aide au Système de Guidage Embarqué
• amplificateur audio

Dégarnir-garnir :

• tablette arrière
• plancher arrière
• joint de coffre partiel
• garniture de doublure d'aile
• custode

Dégager les faisceaux électriques .

2 - IDENTIFICATION PIÈCE DE RECHANGE

Aile arrière assemblée .

3 - COMPOSITION

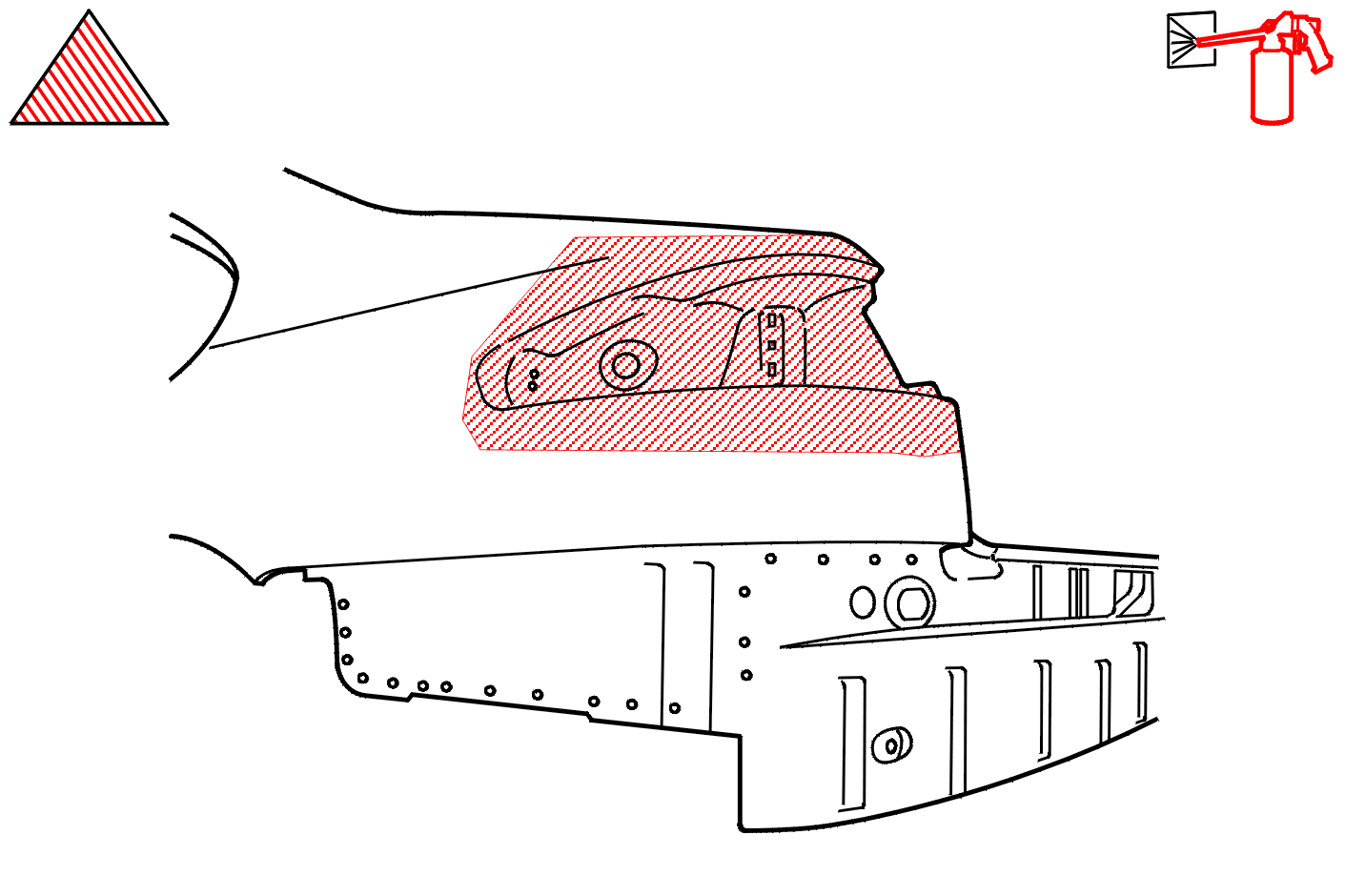

(1) Aile arrière coupée .

(2) Boîtier de feu arrière assemblé .

(3) Gouttière d'aile inférieure .

(4) Gouttière d'aile .

(5) Renfort de gâche de porte arrière .

(6) Romaine gâche de porte .

(7) Cage romaine .

4 - PIÈCE(S) NÉCESSAIRE(S) À LA RÉALISATION DE LA MÉTHODE

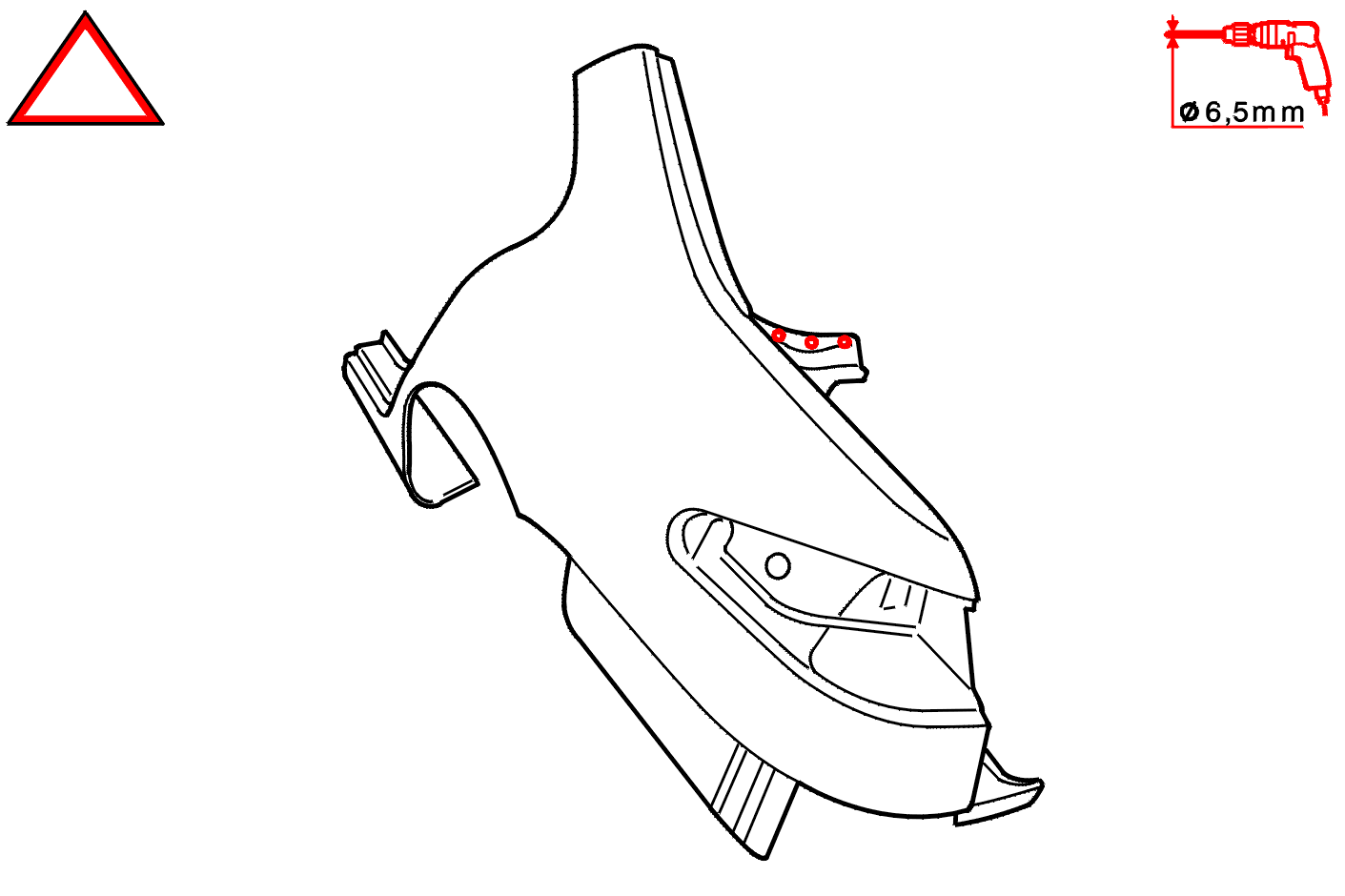

5 - PRÉPARATION PIÈCE NEUVE

6 - OUTILLAGE

Mallette référence (-).1188 comprenant les outils suivants :

• outil de rapprochement d'ailes arrière [1]
• gabarits de traçage découpe brancards avant [2]-[3]
• gabarits de positionnement demi-façade avant [4]-[5]

Pour la méthode, utiliser l'outil de rapprochement d'aile arrière [1] .

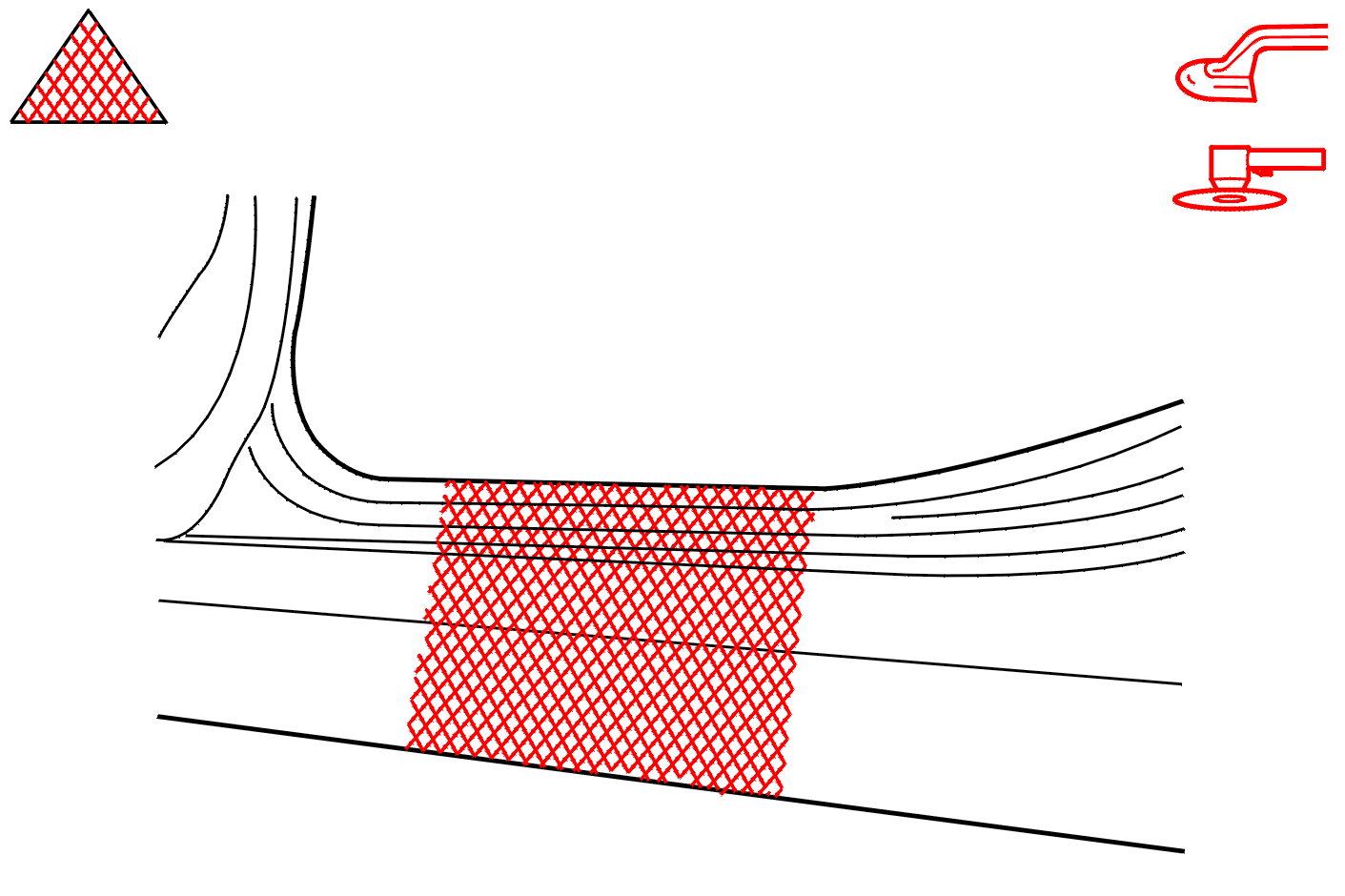

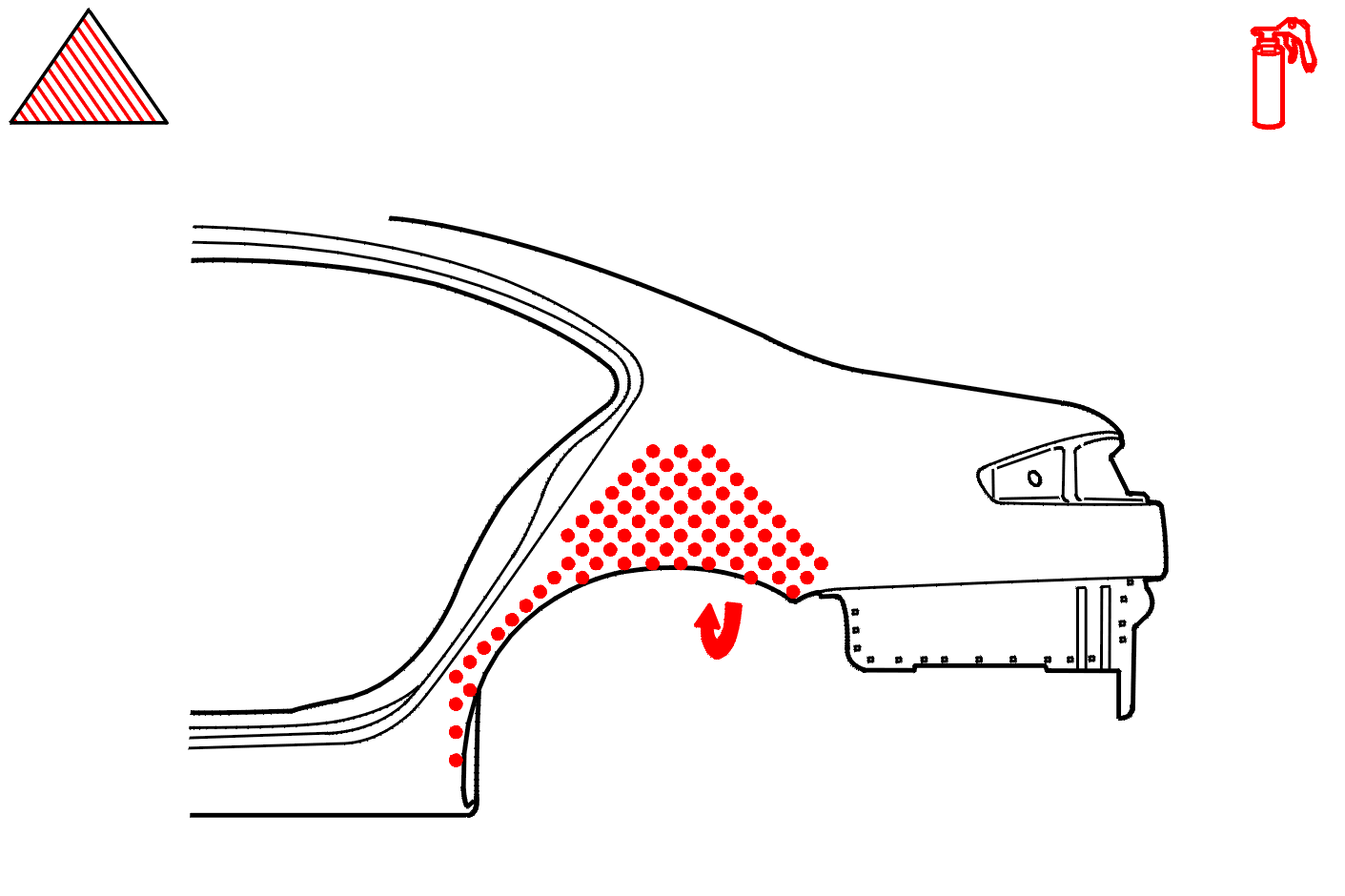

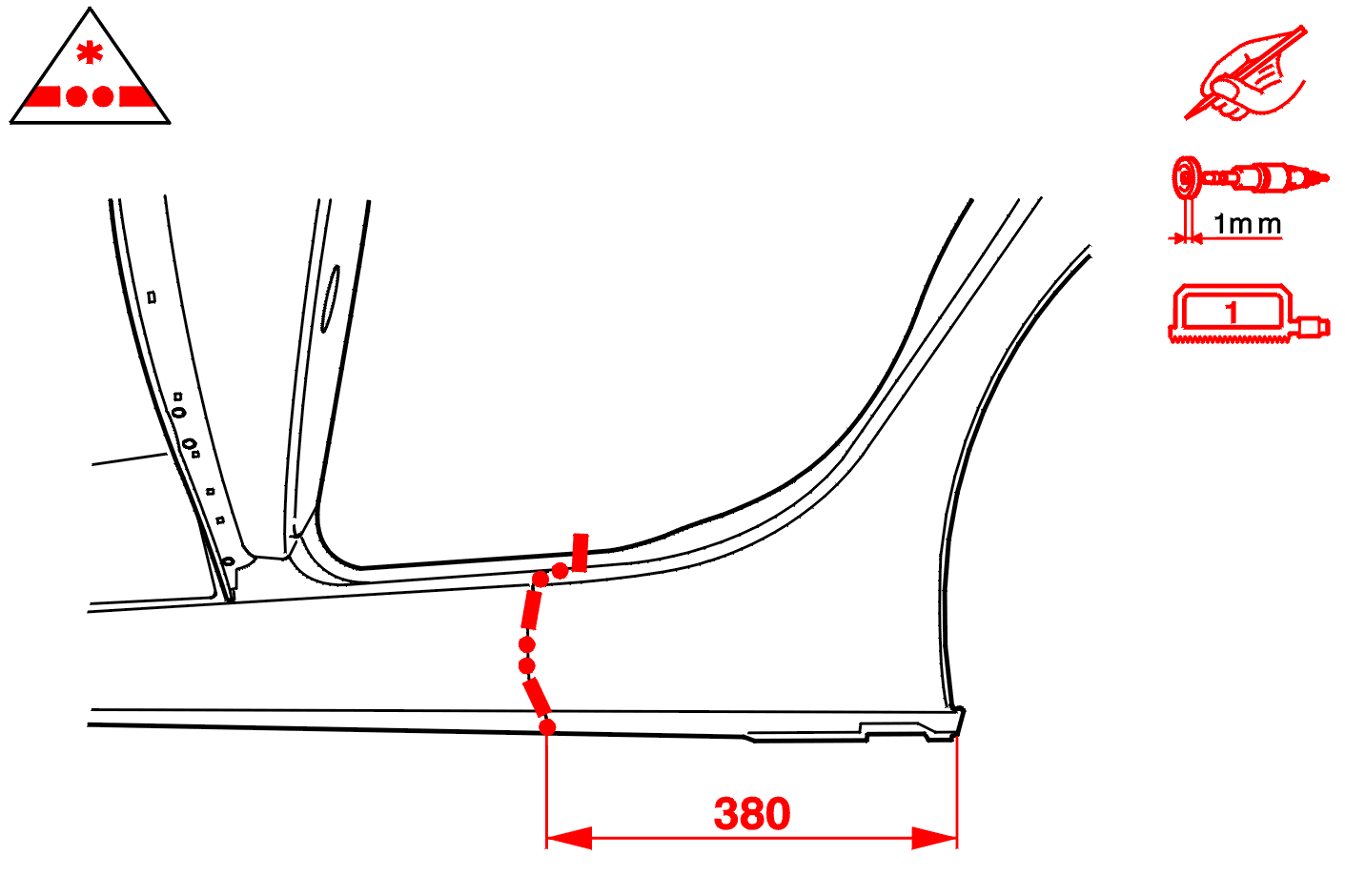

7 - DÉCOUPAGE

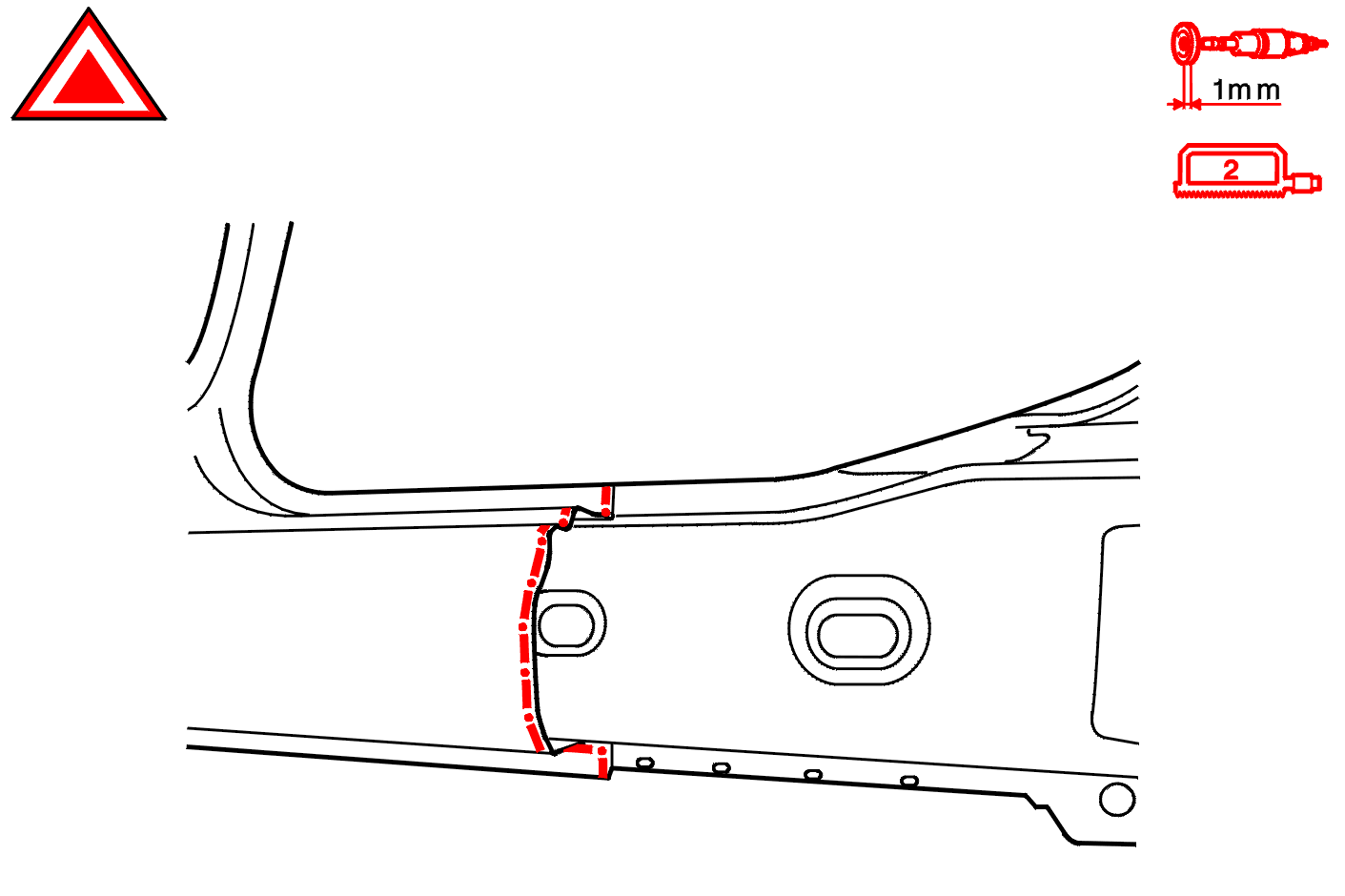

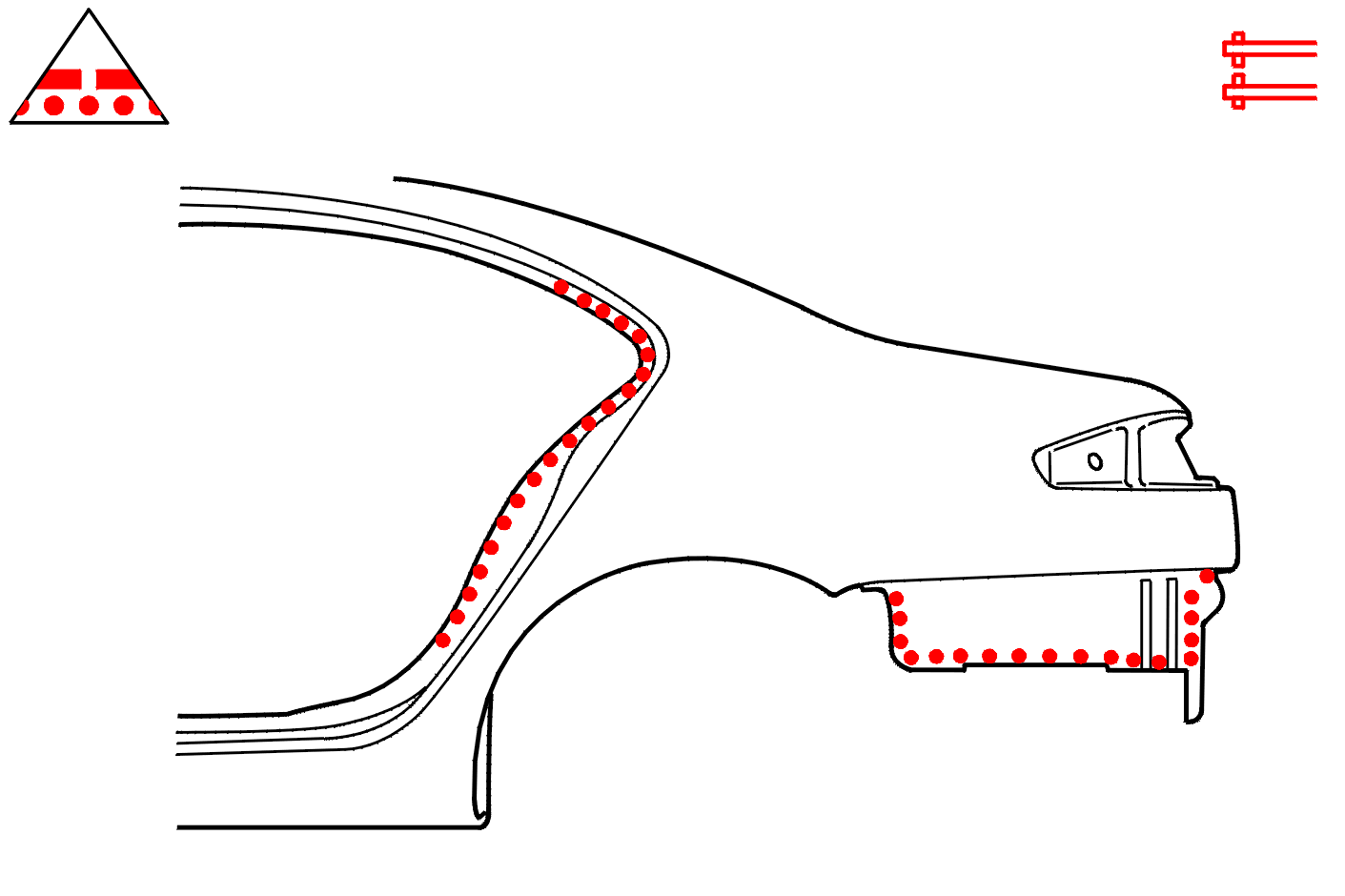

8 - DÉGRAFAGE

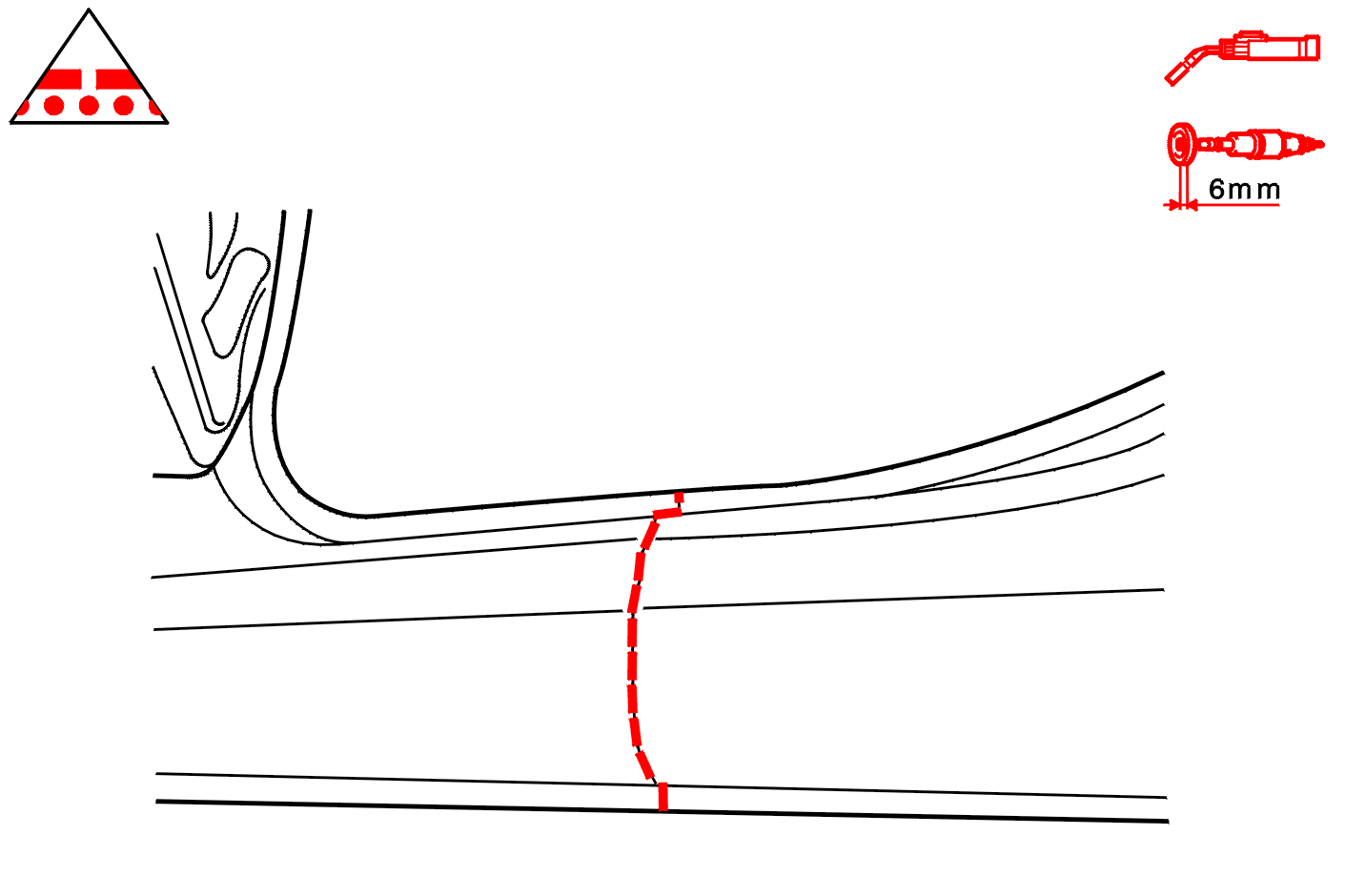

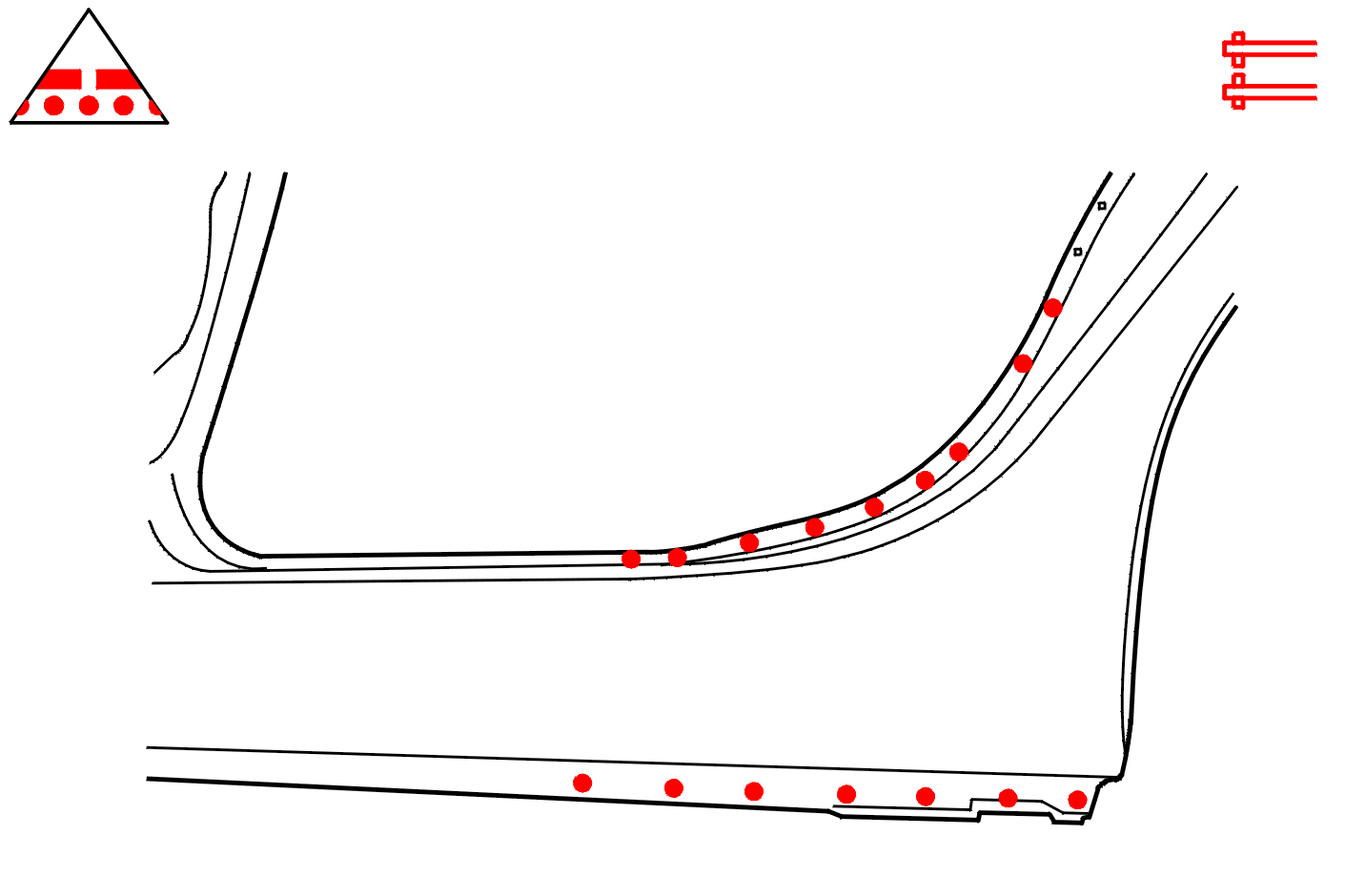

9 - AJUSTAGE

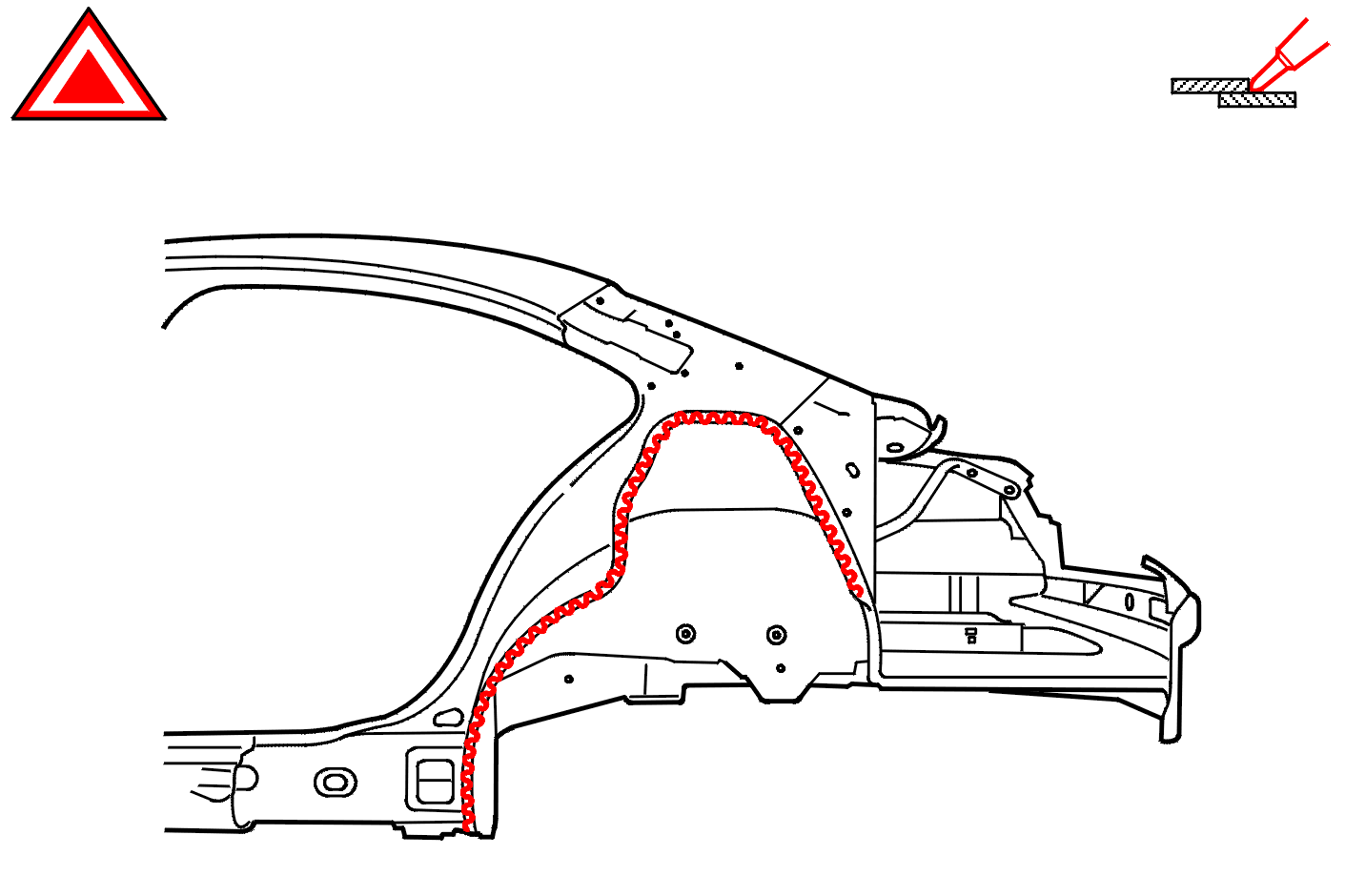

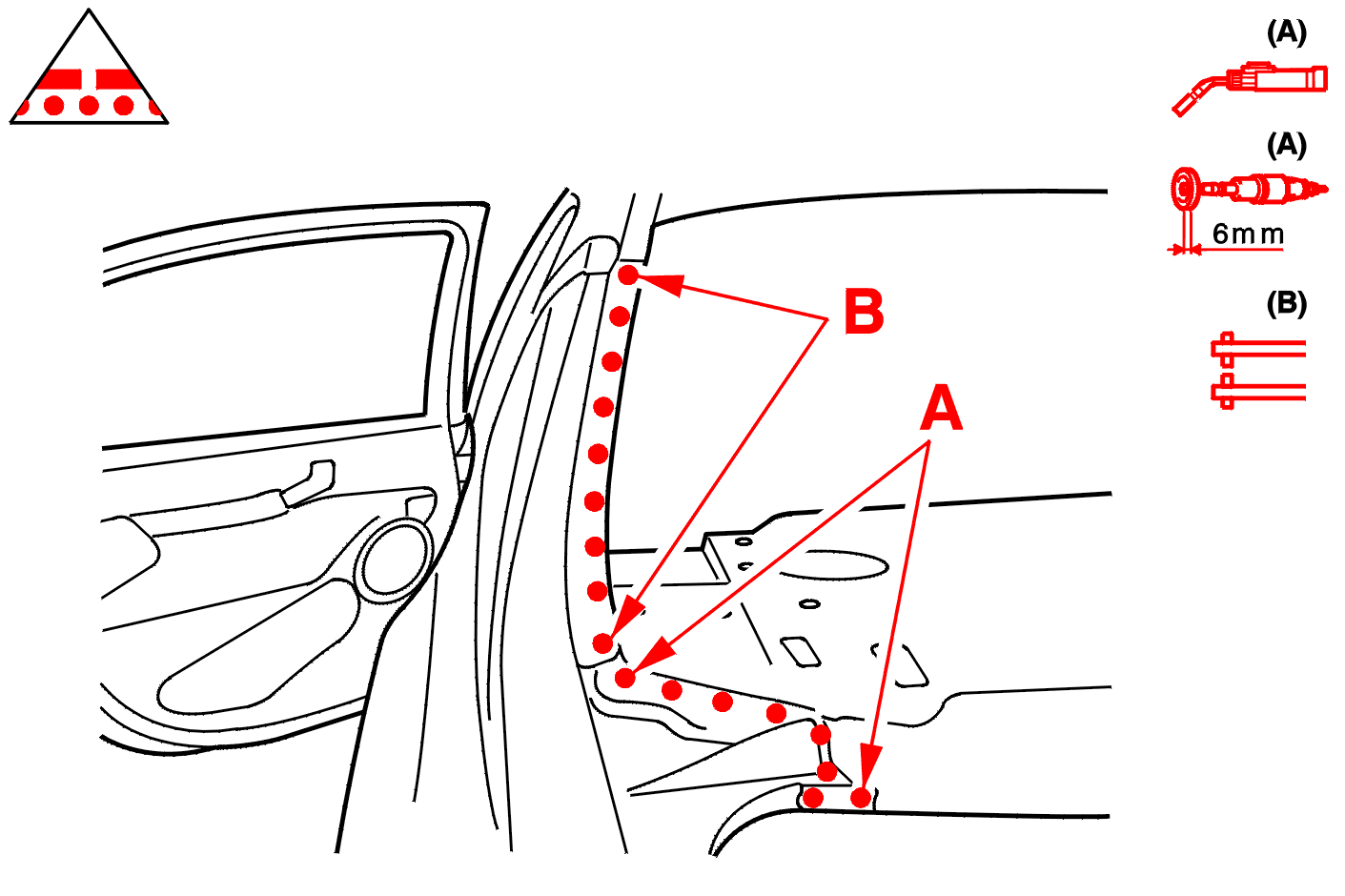

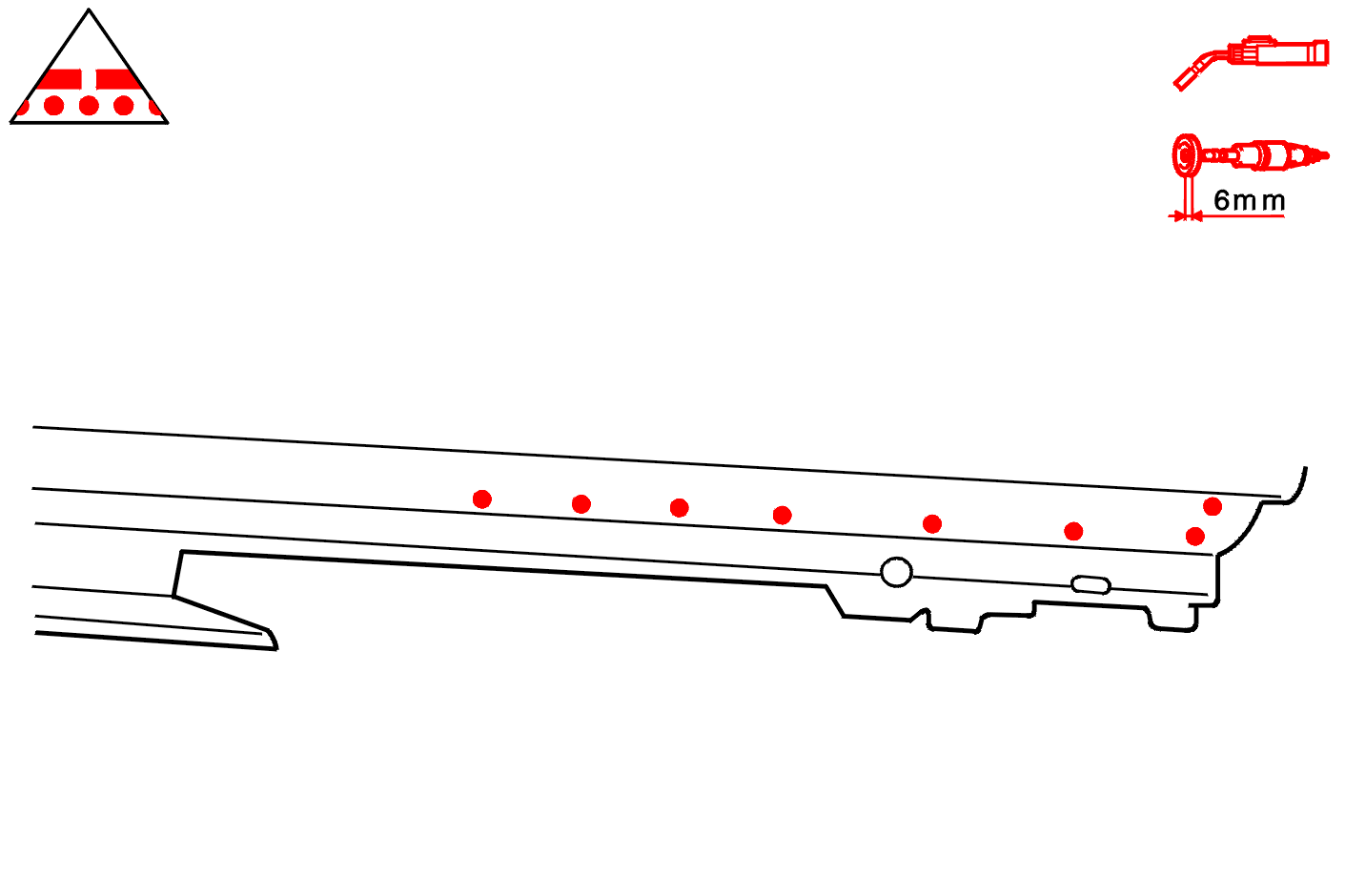

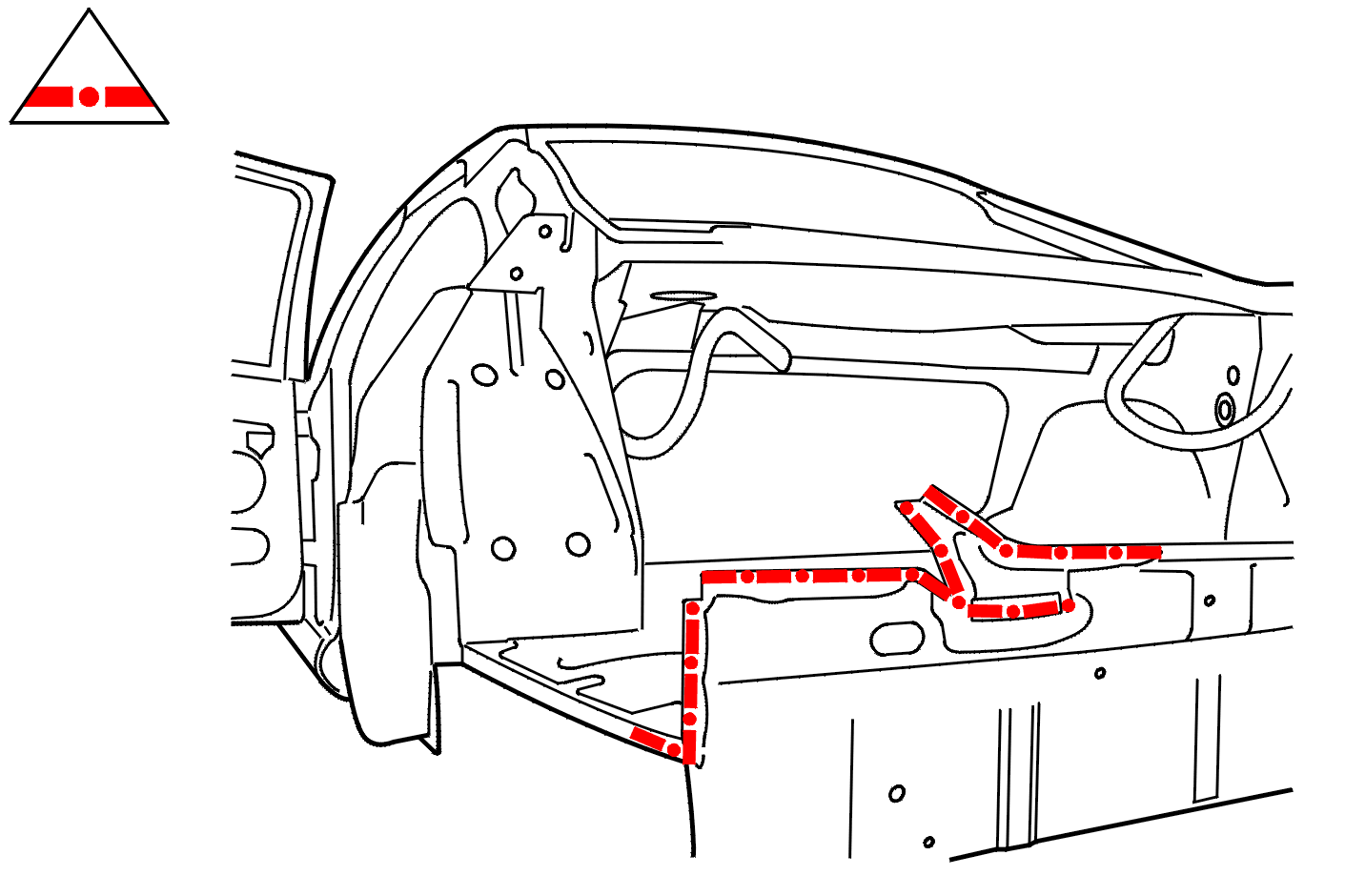

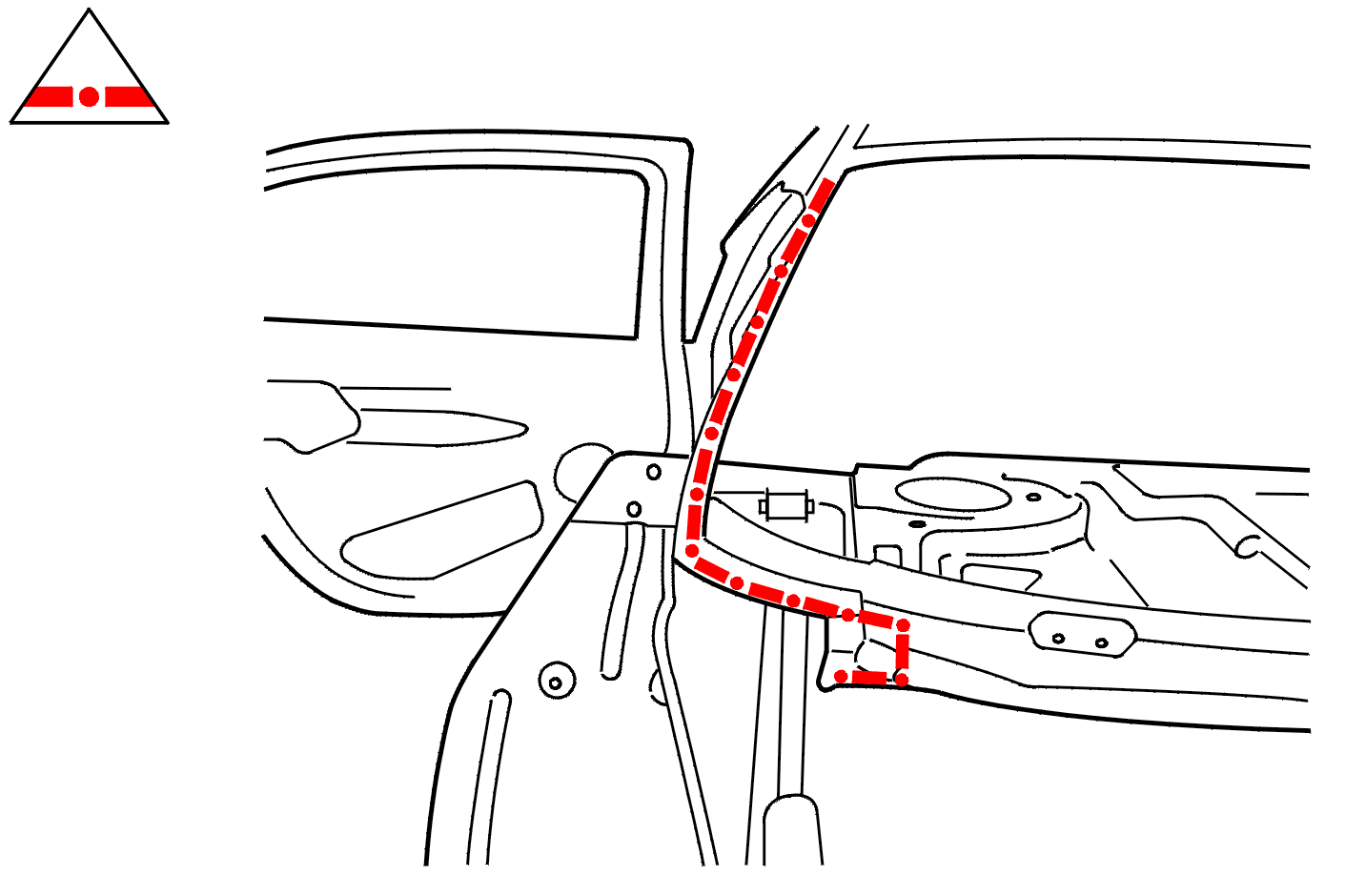

10 - SOUDAGE

Outil de rapprochement d'ailes arrière [1] .

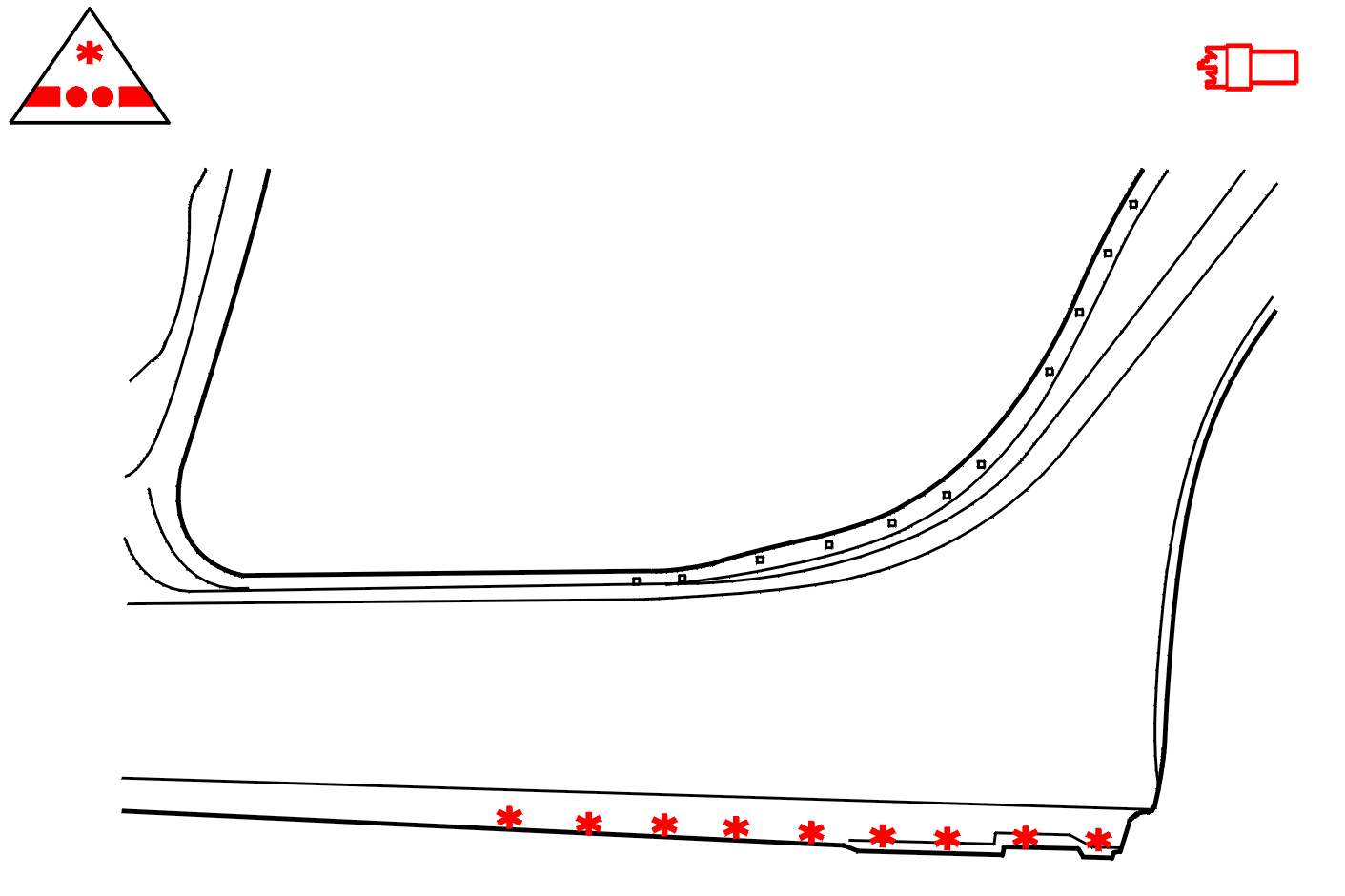

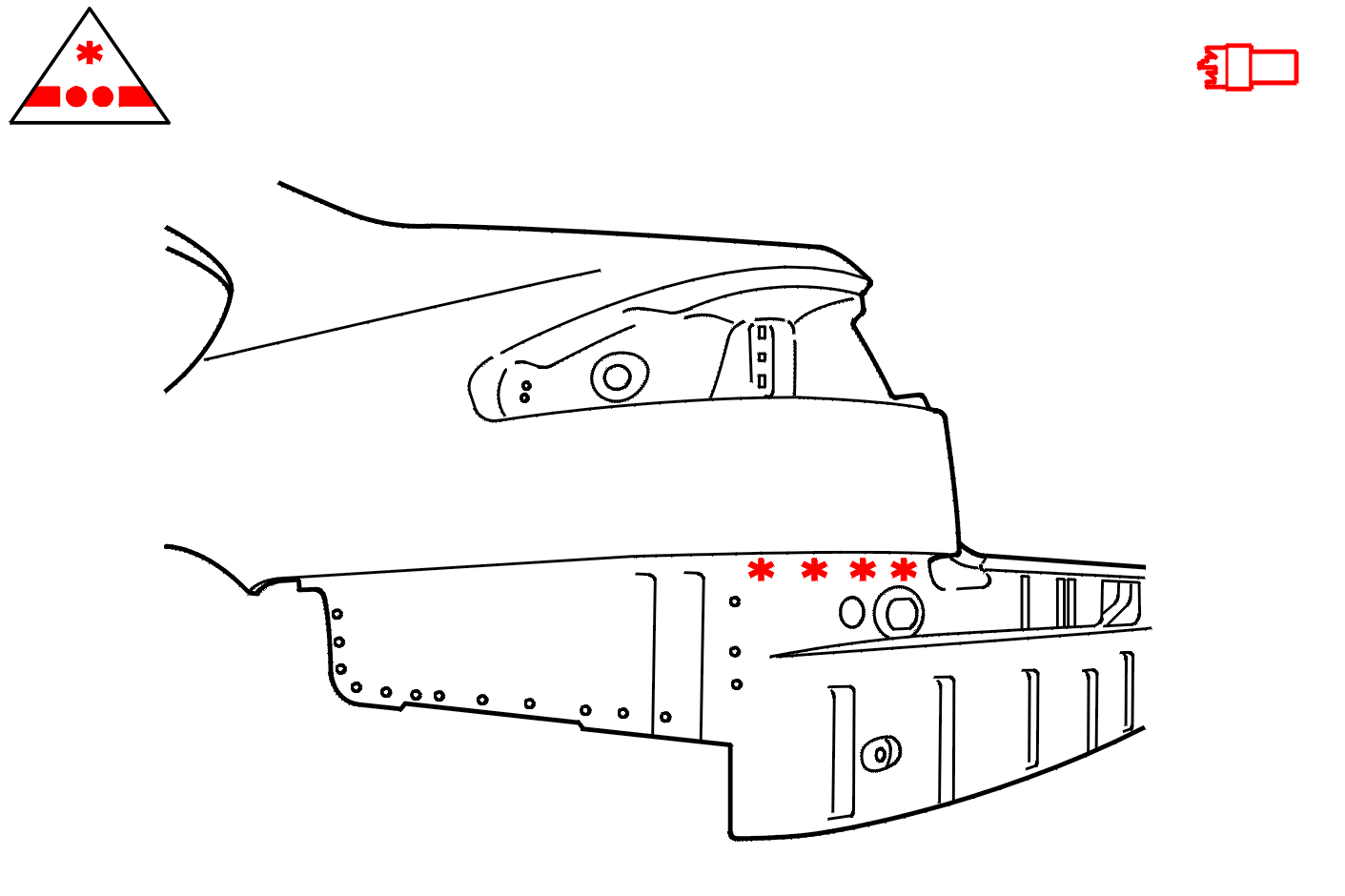

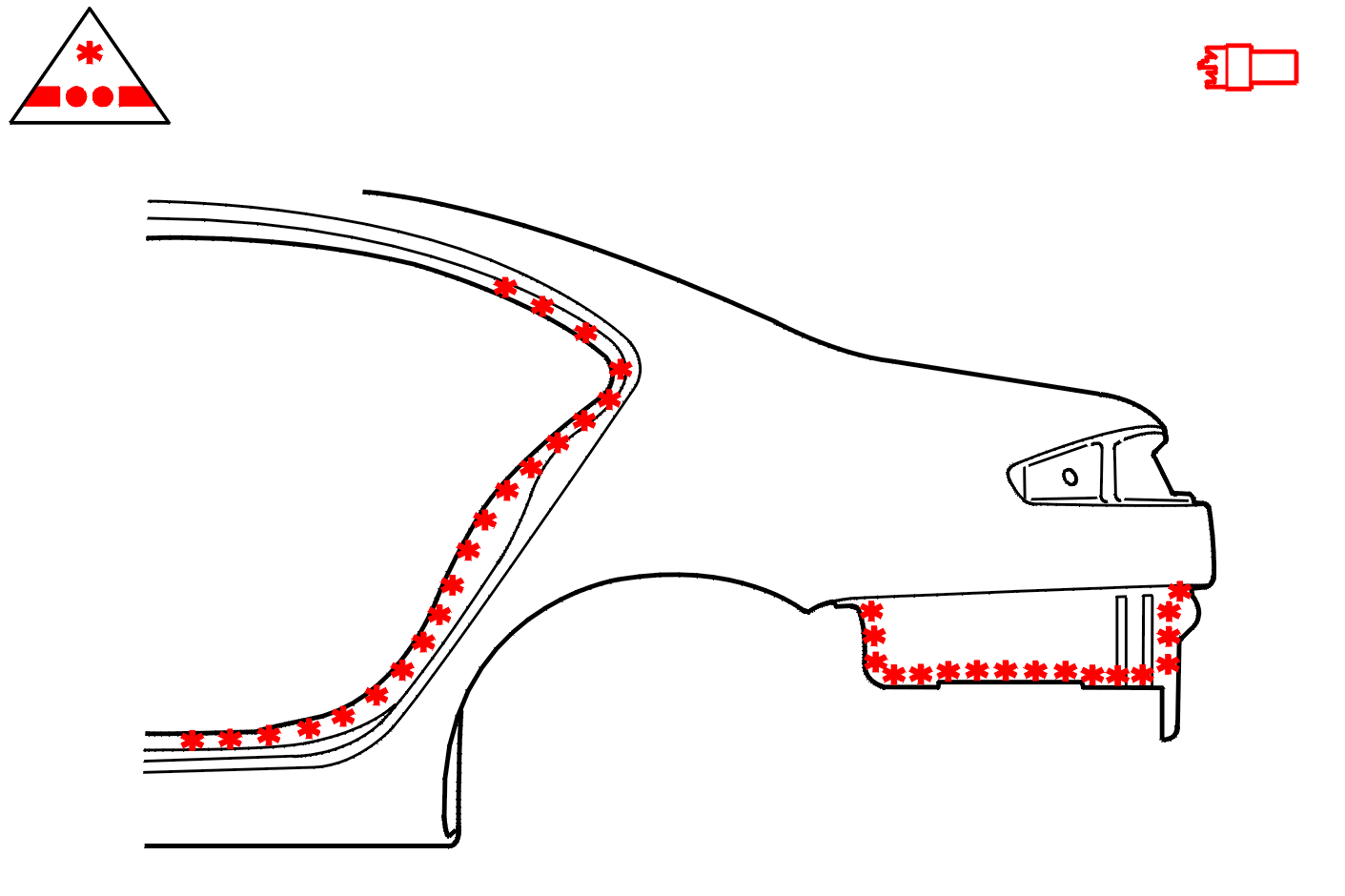

11 - FINITION

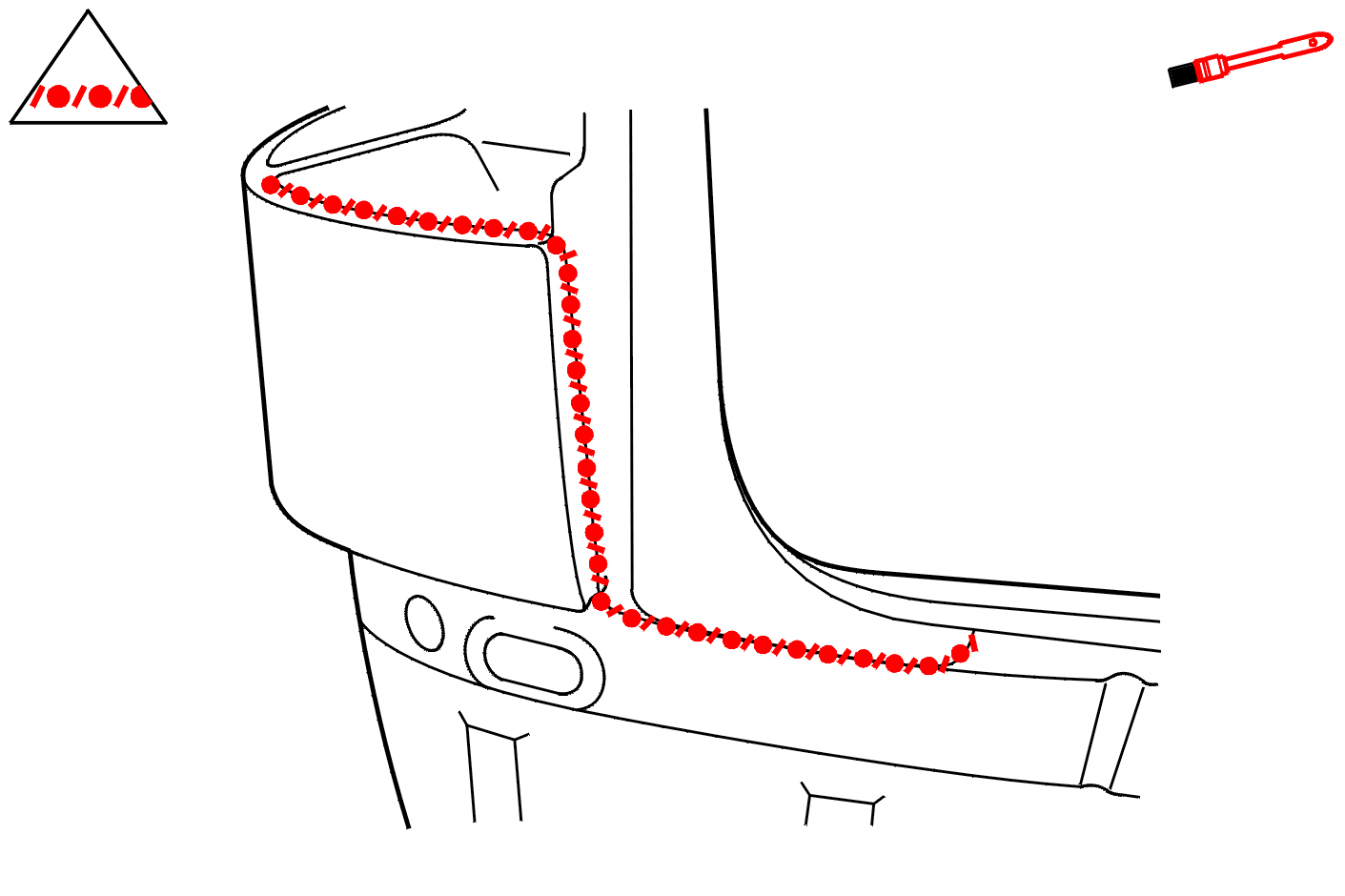

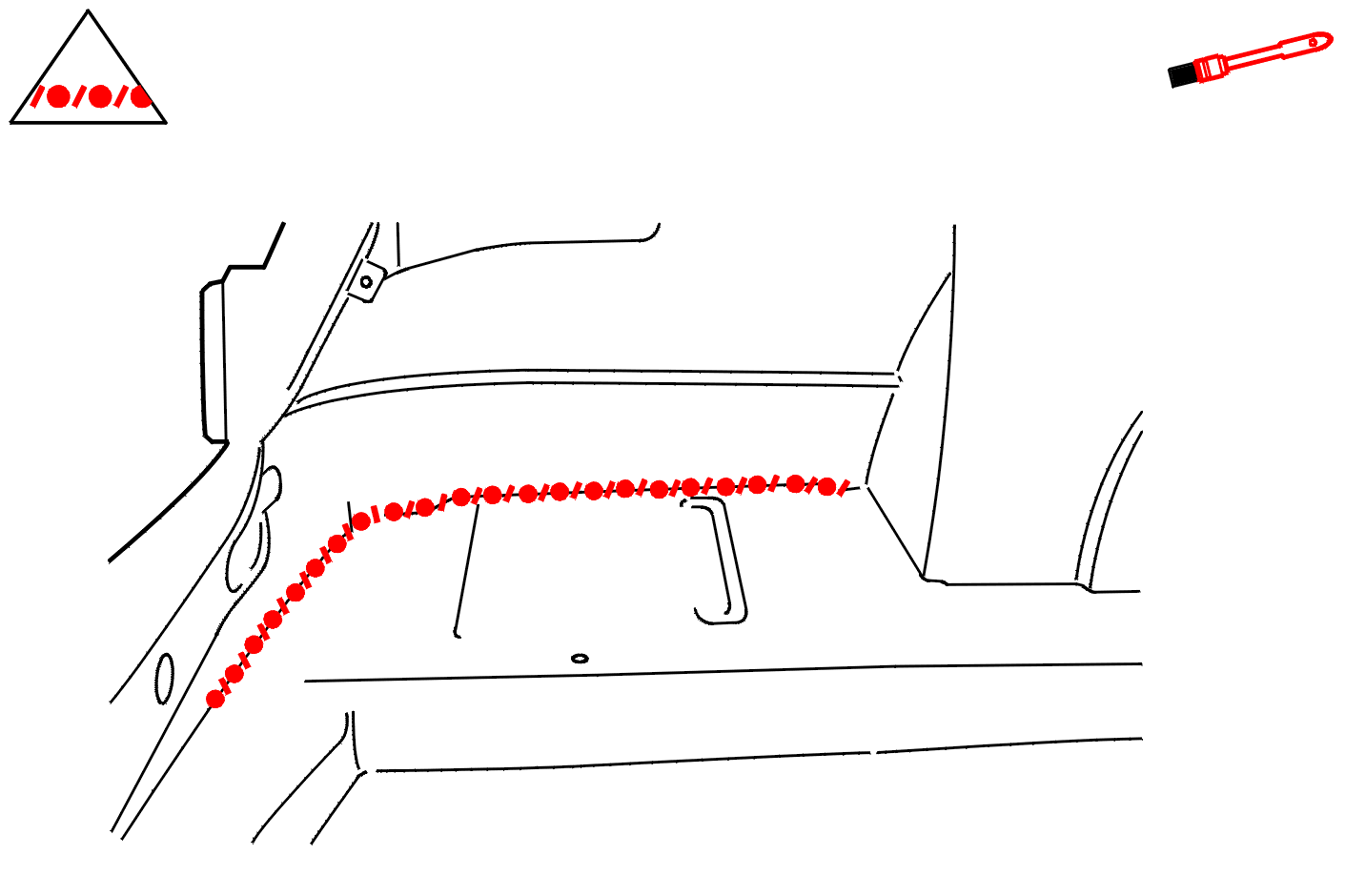

12 - ÉTANCHÉITÉ

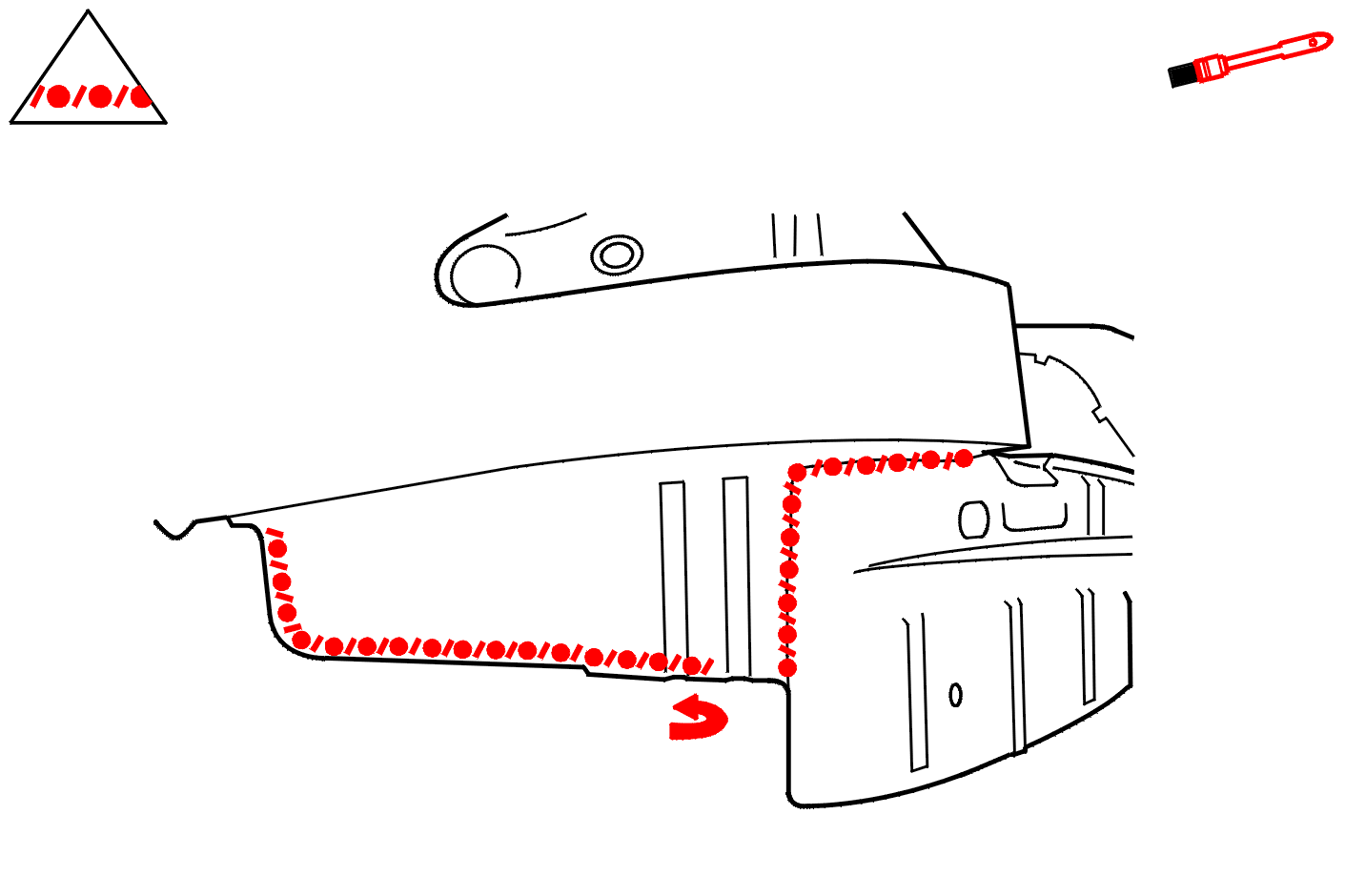

13 - PROTECTION

14 - MOUSSAGE
