B3FB14K1 - 607

AZONOSÍTÁS, JELLEMZOK, MGHÚZÁSI NYOMATÉKOK (FÉKEK)

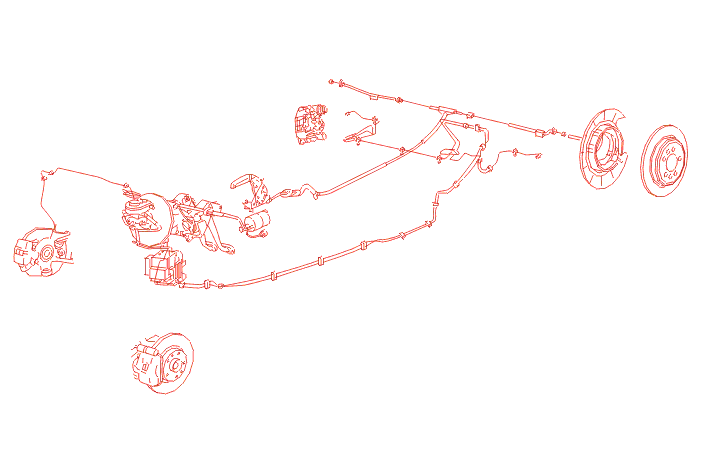

1 - AZONOSÍTÁS


2 - JELLEMZOK

2 - 1 - ELSO FÉKEK

szabályos motortípus RHZ - 3FZ - RFN
4HX - 4HZ		 XFX
sajátosságok N.E. N.E.
fék típusa hûtött tárcsa hûtött tárcsa
névleges átméro (mm) 283 309
névleges vastagság (mm) 26 32
min. átméro (mm) 23.9 30
max. ütés (mm) 0.05 0.05
vastagságváltozás (maximum) (mm) 0.01 0.01
minimális vastagság (fékbetétek) (mm) 2 2
féknyergek LUCAS C57 BREMBO 4 dugattyúk
dugattyú átméroje (mm) 57 2 X 38
2 X 42

N.E. : Nem létezik .

2 - 2 - HÁTSÓ FÉKEK

szabályos motortípus összes motortípus
sajátosságok N.E.
fékerőszabályozó típusa elektronikus fékerő - elosztás
fék típusa tele tárcsa
tárcsa névleges átmérője (mm) 290
névleges vastagság (mm) 10
min. átméro (mm) 7.9
max. ütés (mm) 0.05
vastagságváltozás (mm) 0.01
minimális vastagság (fékbetétek) 2
féknyergek TEVES FR133
dugattyú, vagy munkahenger átmérője 33
névleges átméro (fékdob) 185
maximális átmérő (mm) 186
maximális sugárirányú ütés (mm) 0.05
fékbetétek (vastagság X szélesség) 4.5 X 30
kézifék beállítása recézett anya (ák) : 6 bevágás
bowden : 0.5 mm

N.E. : Nem létezik .

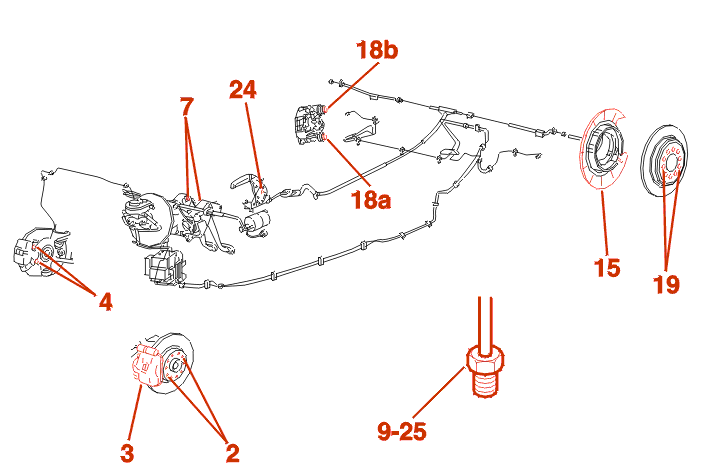

3 - MEGHÚZÁSI NYOMATÉK(OK)



jelölés megnevezés meghúzási nyomaték(ok) (m.daN)
2 első féktárcsák rögzítése 1
3 első féknyereg rögzítése 2.5
4 elso féknyeregtartó rögzítése a tengelycsonkon LUCAS : 10
BREMBO : 11

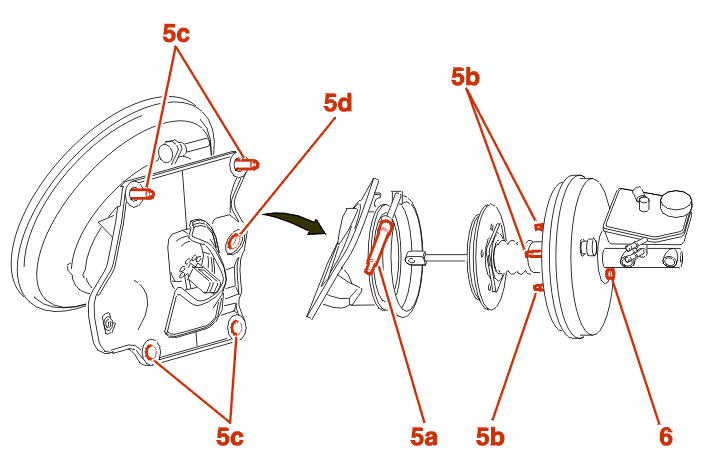

5 fékrásegítő rögzítése 5a : 2
5b : 1.7
5c : 1.7
5d : 2
6 főfékhenger rögzítése 2
7 fékpedáltengely anyája 2
8 vákuumszivattyú rögzítése 2
9 fékcsövek csatlakozói 1.5
10 abs érzékelő 1
11 pedáltartó 2
15 hátsó féktartó lap rögzítése 5
16 kerék munkahenger rögzítése N.E.
17 fékdob rögzítése N.E.
18 hátsó féknyereg rögzítése 18a : 2.5
18b : 5
19 hátsó féktárcsa ( ) rögzítése 1
20 fékerő - szabályozó rögzítése N.E.
21 fékerő - szabályozó beállítása N.E.
22 fékerő - szabályozó rugója N.E.
23 abs érzékelő rögzítése 1
24 kézifékkar rögzítése 1.5
25 fékcsövek csatlakozói 1.5

N.E. : Nem létezik .
