C5DG0EK1 - 607

KI- ÉS BESZERELÉS TETŐLEMEZ KONZOL

1 - KISZERELÉS

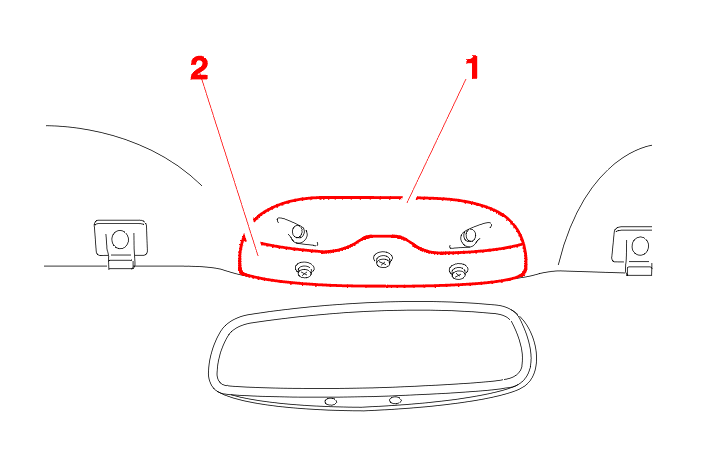

Egy csavarhúzó segítségével , pattintsa ki a két (1) és (2) konzollemezt .

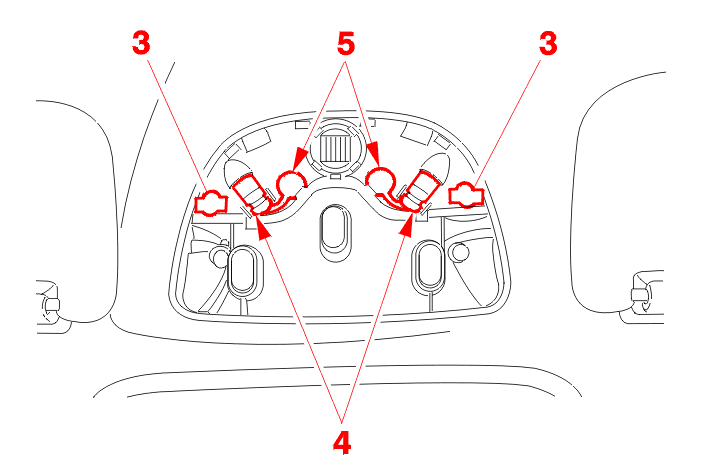

Szerelje ki a (3) rögzítéseit a tetőkonzolnak .

RIASZTÓ

Pattintsa ki a (4) szondákat és vezesse át azokat a (5) nyílásokon .

MINDEN TIPUS

Szabadítsa ki a tetőkonzolt .

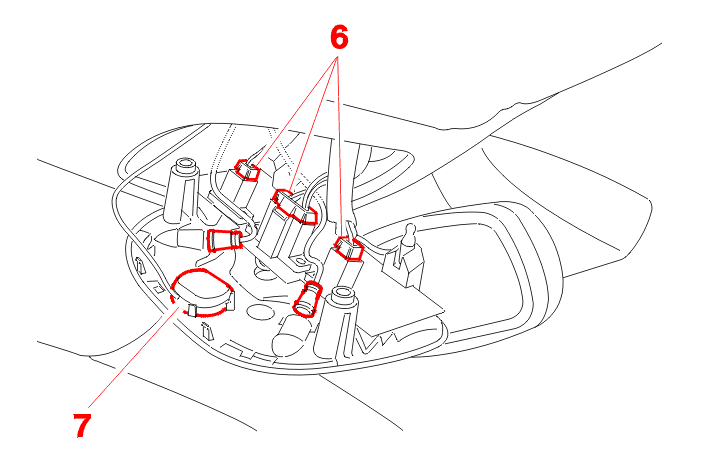

Kösse ki a csatlakozókat (6) .

RDS RT2 RÁDIÓTELEFON

Pattintsa ki a tetőkonzolból a (7) mikrofont .

MINDEN TIPUS

Szerelje ki a tetokonzolt .

2 - BESZERELÉS

Járjon el a kiszerelési mûveletekkel ellentétes sorrendben .

Ellenőrizze a tetőkonzol, valamint a többi berendezés elektromos működését .
