B1CB2EK1 - 607 MOTORE DW12TED4
IDENTIFICAZIONE - CARATTERISTICHE PISTONI-ASSI-SEGMENTI
1 - PISTONE

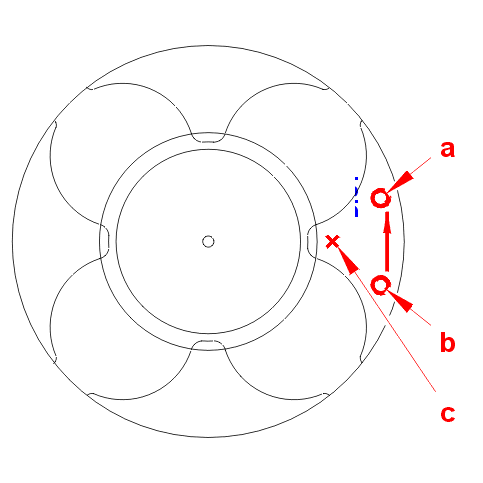

1 - 1 - IDENTIFICAZIONE
(a) Classe di pesi del pistone .
(b) Stampigliatura fornitore data di fabbricazione .
(c) (+0,6) Pistone quota riparazione .
1 - 2 - CARATTERISTICHE
| classe di pesi del pistone | |
|---|---|
| classe | peso |
| P1 | da 605 a 609 |
| P2 | da 610 a 614 |
| P3 | da 615 a 619 |
| P4 | da 620 a 625 |
IMPERATIVO : montare 4 pistoni della stessa classe di peso .

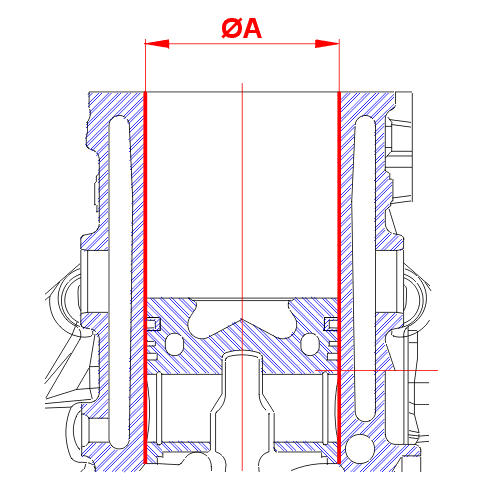

| diametro A | |
|---|---|
| quota nominale | quota riparazione |
| 84,931 ± 0,009 mm | 85,931 ± 0,009 mm |

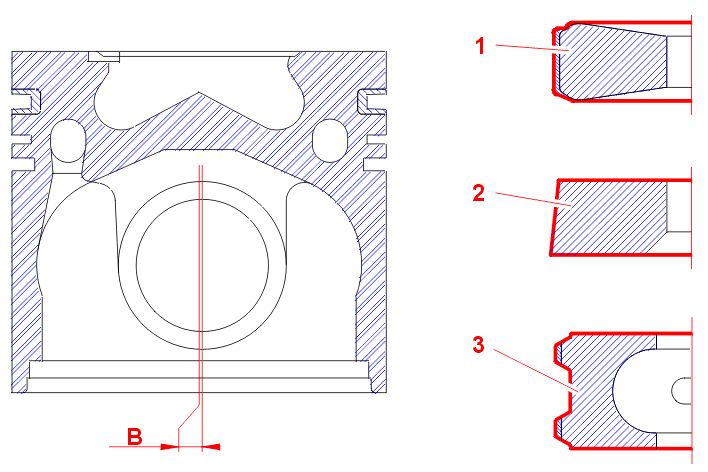

Disassamento dell'asse del pistone B : 0,475 ± 0,075 mm .
(1) Segmento parafiamma .
(2) Segmento di tenuta .
(3) Segmento raschiaolio .

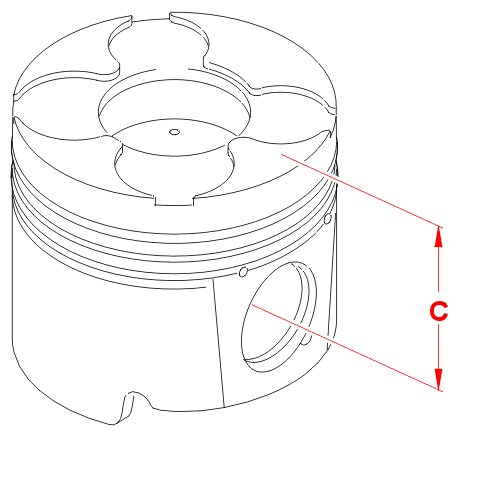

Altezza C : 48,705 ± 0,025 mm .
2 - SEGMENTI
| identificazione | |||
|---|---|---|---|
| segmenti | segmento parafiamma | segmento di tenuta | segmento raschiaolio |
| riferimento colore : segmenti | viola | giallo | viola |
| riferimento colore : quota riparazione | giallo-giallo | giallo-giallo | viola-viola |
| gioco al taglio | da 0,2 a 0,35 mm | da 0,8 a 1,00 mm | da 0,25 a 0,50 mm |
| spessore | 3,5 mm | 2,00 mm | 3,0 mm |
3 - CARATTERISTICHE ASSE DEL PISTONE
Lunghezza D : 68,00 (+ 0-0,3) mm .
Diametro E : 30,00 (+ 0-0,006) mm .
NOTA : gli assi dei pistoni sono montati liberi nei piedi di biella e nei pistoni ; gli assi dei pistoni sono bloccati in traslazione da due anelli di arresto .
