B1BB0BK1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000
TUNNISTAMINEN, OMINAISUUDET, KIRISTYSMOMENTTI(TIT) MOOTTORI ES9J4S/L4

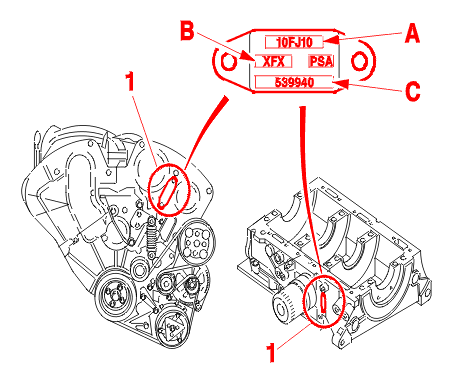

1 - TUNNISTAMINEN
(1)Tunnistusmerkintä käsittäen :
2 - OMINAISUUDET
| bensiinimoottori(t) | ||
|---|---|---|
| moottorin säännönmukainen tyyppi | XFX | XFX |
| erityispiirteet | mekaaninen vaihdelaatikko ML5T | automaattinen vaihdelaatikko 4HP20 |
| osan viite | 10FJ2A | 10FJ2L |
| sylinterimäärä | 6 | 6 |
| läpimitta x iskupituus (mm) | 87 x 82,6 | 87 x 82,6 |
| iskutilavuus (cm3) | 2946 | 2946 |
| puristussuhde | 10,9/1 | 10,9/1 |
| maksimiteho (kw EEC) | 152 | 152 |
| maksimiteho ( hv DIN) | 210 | 210 |
| maksimitehon kierrosluku (tr/mn) | 6500 | 6500 |
| maksimi vääntömomentti (m.daN EEC) | 28,5 | 28,5 |
| maksimiväännön kierrosluku (tr/mn) | 3780 | 3780 |
| polttoaineen syöttöjärjestelmä | monipisteruiskutus | monipisteruiskutus |
| merkki | BOSCH | BOSCH |
| tyyppi | ME 7.4.6 | ME 7.4.6 |
3 - KIRISTYSTIUKKUUDET
3 - 1 - MOOTTORI-VOIMANSIIRTORYHMÄN KIINNITYS

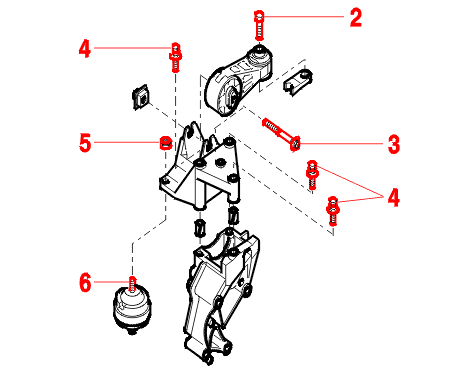

MOOTTORI ES9J4S
| kiristysmomentti(tit) oikea moottorin tuki (jousitus) | |
|---|---|
| moottorin koodi | ES9J4S |
| (2) tanko | 5 m.daN |
| (3) tanko | 5 m.daN |
| (4) moottorin oikean puolen tuen kiinnitys kumitukeen | 6 m.daN |
| (5) moottorin oikean puolen tuen kiinnitys kumitukeen | 4,5 m.daN |
| (6) kumituen kiinnitys | 3 m.daN |

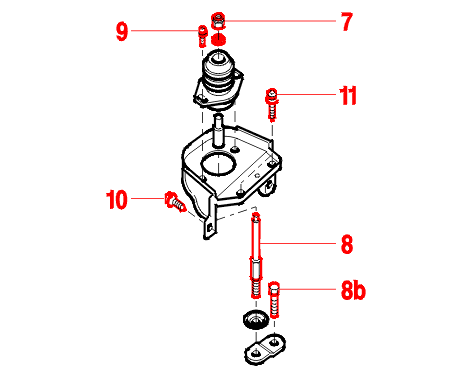

MOOTTORI ES9J4S VAIHDELAATIKKO 5
| kiristysmomentti(tit) ripustus AVA | ||
|---|---|---|
| moottorin koodi | ES9J4S | ES9J4S |
| erityispiirteet | mekaaninen vaihdelaatikko ML5T | automaattinen vaihdelaatikko 4HP20 |
| (7) vaihteiston tuen kiinnitys vasempaan joustotukeen | 6,5 m.daN | 6,5 m.daN |
| (8) akseli | 5 - (b) 4,5 m.daN | 5 - (b) 6,5 m.daN |
| (9) joustotuen kiinnitys tukeen | 3 m.daN | 3 m.daN |
| (10) joustotuen tuen kiinnitys koriin | 2,5 m.daN | 2,5 m.daN |
| (11) joustotuen tuen kiinnitys koriin | 2,5 m.daN | 2,5 m.daN |

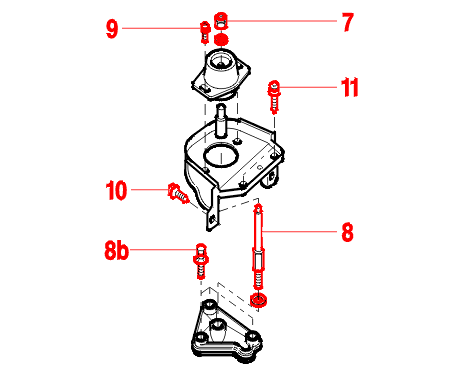

MOOTTORI ES9J4S AUTOMAATTINEN VAIHDELAATIKKO 4HP20
| kiristysmomentti(tit) ripustus AVA | ||
|---|---|---|
| moottorin koodi | ES9J4S | ES9J4S |
| erityispiirteet | mekaaninen vaihdelaatikko ML5T | automaattinen vaihdelaatikko 4HP20 |
| (7) vaihteiston tuen kiinnitys vasempaan joustotukeen | 6,5 m.daN | 6,5 m.daN |
| (8) akseli | 5 - (b) 4,5 m.daN | 5 - (b) 6 m.daN |
| (9) joustotuen kiinnitys tukeen | 3 m.daN | 3 m.daN |
| (10) joustotuen tuen kiinnitys koriin | 2,5 m.daN | 2,5 m.daN |
| (11) joustotuen tuen kiinnitys koriin | 2,5 m.daN | 2,5 m.daN |

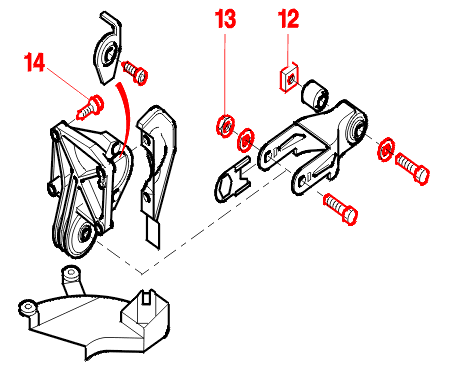

MOOTTORI ES9J4S
| kiristysmomentti(tit) moottorin tuki (alempi) | |
|---|---|
| moottorin koodi | ES9J4S |
| (12) momenttivarren kiinnitys | 5 m.daN |
| (13) momenttivarren kiinnitys joustotukeen | 5 m.daN |
| (14) joustotuen kiinnitys | 4,5 m.daN |

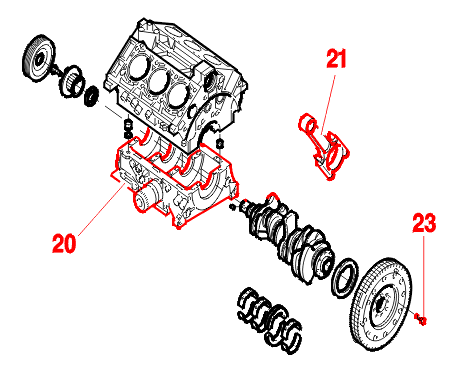

3 - 2 - KAMPIKONEISTO
| laakerikannen/laakereiden kiristysmomentit | |||
|---|---|---|---|
| merkintä / rakenteet | (M11) | (M8) | (M6) |
| (20) kiinnitykset laakerikotelo/laakeripukki tai laakerikansi/laakeripukki esikiristys |
3 | 1 | 1 |
| (20) kiinnitykset laakerikotelo/laakeripukki tai laakerikansi/laakeripukki löysäys |
kyllä | kyllä | ei |
| (20) kiinnitykset laakerikotelo/laakeripukki tai laakerikansi/laakeripukki kiristys (m.daN) |
3 | 1 | |
| kiinnitykset laakerikotelo/laakeripukki tai laakerikansi/laakeripukki kiristys (°) |
180 | 180 | |
| kiristysmomentti(tit) kampikoneisto | ||
|---|---|---|
| merkintä / rakenteet | m.daN | (°) |
| (21) kiertokangen laakerikansi | 2 | + 74 |
| (23) vauhtipyörän/kampiakselin kiinnitys | 2 | + 60 |

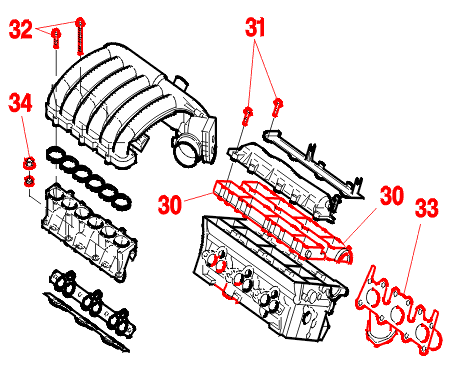

3 - 3 - SYLINTERIKANNEN VARUSTEET
| kiristysmomentti(tit) sylinterikannen varusteet | |
|---|---|
| moottorin koodi | ES9J4S |
| (30) nokka-akselin laakerikansi tai nokka-akselin laakeripukit esikiristys (m.daN) |
0,2 |
| (30) nokka-akselin laakerikansi tai nokka-akselin laakeripukit (m.daN) |
1 |
| (31) venttiilikoppa esikiristys (m.daN) |
0,5 |
| (31) venttiilikoppa (m.daN) | 0,8 |
| (32) imusarja esikiristys (m.daN) (m.daN) |
0,4 |
| (32) imusarja | 0,8 |
| (33) pakosarja (m.daN) esikiristys |
1 |
| (33) pakosarja (m.daN) | 3 |
| (34) imusarja esikiristys (m.daN) |
0,4 |
| (34) imusarja (m.daN) | 0,8 |
