B1DB01K1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000
OMINAISUUDET - TUNNISTAMINEN KIRISTYSMOMENTTI(TIT) (ES9J4S)
1 - TUNNISTAMINEN
1 - 1 - SYLINTERIKANSI
Merkintä puuttuu .

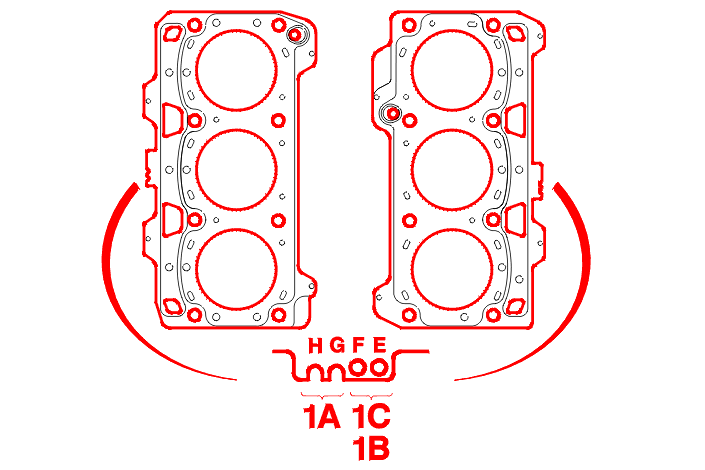

1 - 2 - SYLINTERINKANNEN TIIVISTEET
(1A) : Moottorin viite .
(1B) : Nimellismitta .
(1C) : Korjauskoko .
| sylinterikannen tunnistus | |
|---|---|
| moottorin säännönmukainen tyyppi | XFX |
| moottorin koodi | ES9J4S |
| erityispiirteet | - |
| moottorin viite (ryhmä 1A) | G - H |
| merkintä : nimellismitta (ryhmä 1B) | ilman |
| merkintä : korjauskoko (ryhmä 1C) | E [1:nen korjauskoko] (R1) E - F [2:nen korjauskoko] (R2) |
1 - 3 - SYLINTERIKANNEN PULTTI

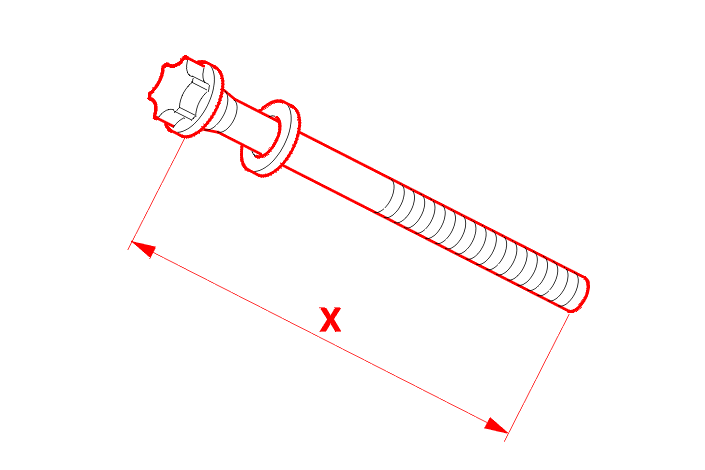

X = Pultin pituus kannan alta .
2 - OMINAISUUDET

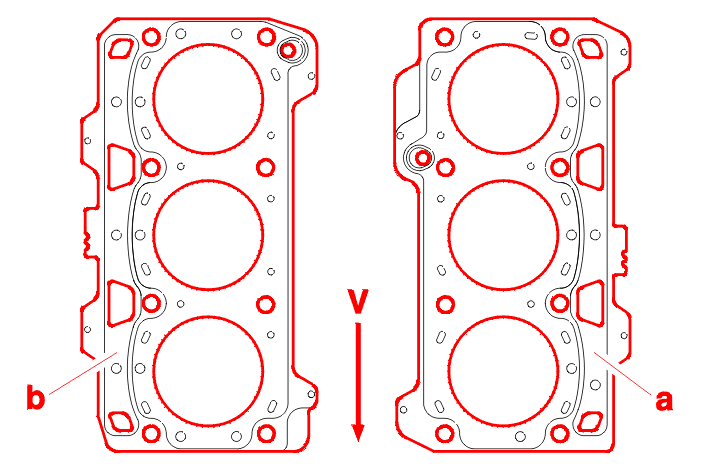

Sylinterinkannen oikean- ja vasemmanpuoleinen tiiviste ovat erityiset. ne ovat tyypiltään metallisia ja monilevyisiä .
- (a) : Oikea sylinterinkannen tiiviste .
- (b) : Vasen sylinterinkannen tiiviste .
- V : Vauhtipyörän puolella .
Sylinterinkannen tiivisteiden paksuus :
| sylinterikannen tunnistus | |
|---|---|
| moottorin säännönmukainen tyyppi | XFX |
| moottorin koodi | ES9J4S |
| erityispiirteet | - |
| sylinterikannen tiivisteen tyyppi | monikerros metallitiiviste |
| nimellispaksuus (mm) | 0.75 |
| korjauskoot (mm) | 0.95 [1:nen korjauskoko] (R1) 1.15 [2:nen korjauskoko] (R2) |
| pultin pituus (mm) X nimellis | 147.5 ± 0.5 |
| pultin pituus (mm) X maksimi | 149.5 |
| kannen tiivistepinnan maksimivääntymä (mm) | 0.05 |

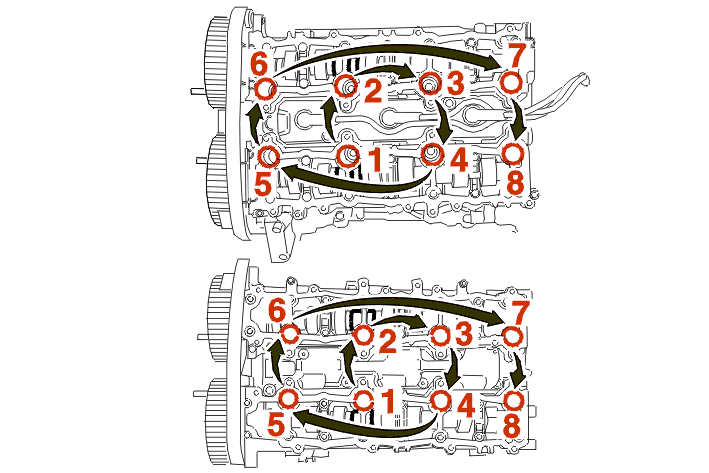

3 - KIRISTYSMOMENTTI(TIT)
| moottorin säännönmukainen tyyppi | XFX |
|---|---|
| moottorin koodi | ES9J4S |
| erityispiirteet | |
| esikiristys (a) ( m.daN) | 2 |
| löysäys (a) | täydellinen |
| kiristys (a) (m.daN) | 1.5 |
| 1:nen kulmakiristys (a) (°) | 225 |
