B1DB3LK1 - 607 MOOTTORI DW12TED4
OMINAISUUDET VENTTIILIEN ISTUKAT JA OHJAIMET

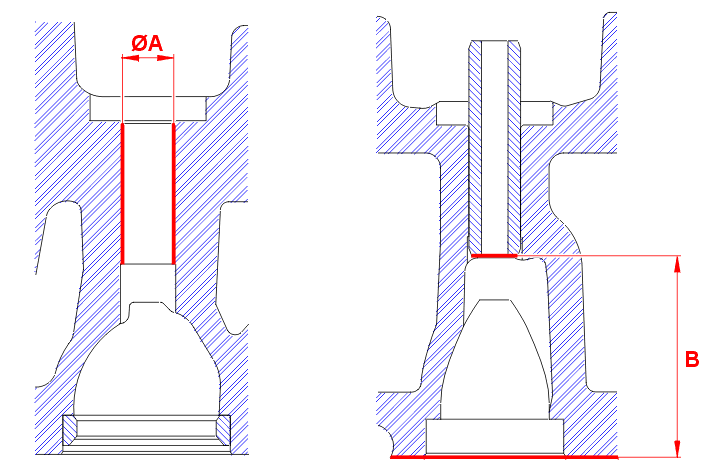

1 - OMINAISUUDET
| imu | ||
|---|---|---|
| mitta (mm) | nimellis | korjaus |
| ø A | 9,974 (+0,022 ; -0) | 10,474 (+0,022 ; -0) |
| korkeus B | 38,35 ± 0,5 | - |
| pako | ||
|---|---|---|
| mitta (mm) | nimellis | korjaus |
| ø A | 9,974 (+0,022 ; -0) | 10,474 (+0,022 ; -0) |
| korkeus B | 38,35 ± 0,5 | - |

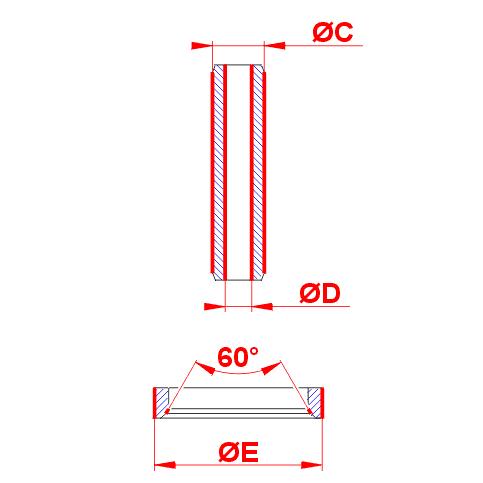

2 - OMINAISUUDET
| venttiilien ohjaimet : imu | ||
|---|---|---|
| mitta (mm) | nimellis | korjaus |
| ø C | 10,00 (+0,032 ; -0) | 10,50 (+0,032 ; -0) |
| ø D | 5,20 (+0,05 ; -0) | - |
| venttiilien ohjaimet : pako | ||
|---|---|---|
| mitta (mm) | nimellis | korjaus |
| ø C | 10,00 (+0,032 ; -0) | 10,50 (+0,032 ; -0) |
| ø D | 5,20 (+0,05 ; -0) | - |
| venttiilien istukat : imu | ||
|---|---|---|
| mitta (mm) | nimellis | korjaus |
| ø E | 33,60 ± 0,025 | 7,20 ± 0,15 |
| korkeus | 32,90 ± 0,025 | 7,40 ± 0,15 |
| venttiilien istukat : pako | ||
|---|---|---|
| mitta (mm) | nimellis | korjaus |
| ø E | 26,40 ± 0,025 | 7,20 ± 0,15 |
| korkeus | 33,10 ± 0,025 | 7,40 ± 0,15 |
