B1FD01K1 - 607 MOOTTORI ES9J4S
TARKASTUS ÖLJYNPAINE

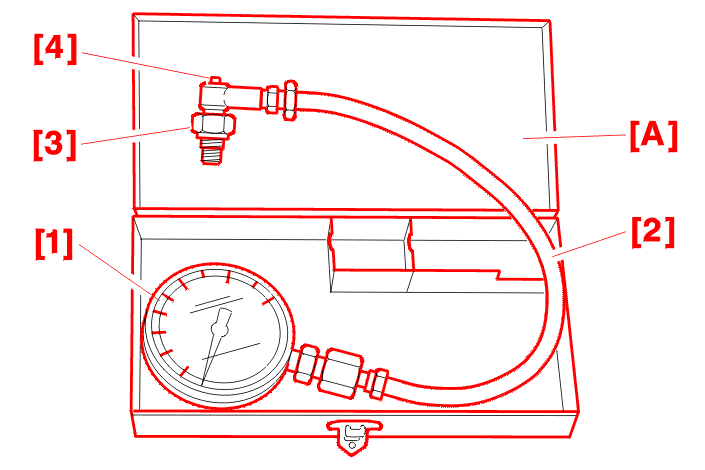

1 - ERIKOISTYÖKALUT
| merkintä | käyttö | viite | viite |
|---|---|---|---|
| [A] | paineiden ja alipaineiden tarkastussarja | (-).1503-ZV | 4103-T |
| [1] | painemittari | (-).1503-AZ | 2279-T |
| [2] | letku | (-).1503-B | 7001-T |
| [3] | liitin | (-).1503-E | 7001-T |
| [4] | hakanen | - | 7001-T |
2 - PAINEEN TARKASTUS
VAROITUS : öljyn paine tarkastetaan MOOTTORI LÄMPIMÄNÄ, öljytason tarkastuksen jälkeen .
Kytke irti öljynpaineen katkaisin .
Irrota öljypainekatkaisin .
MOOTTORI ES9J4S

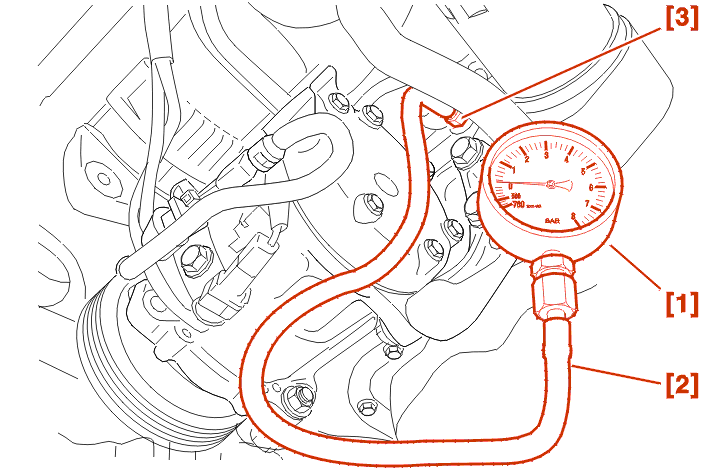

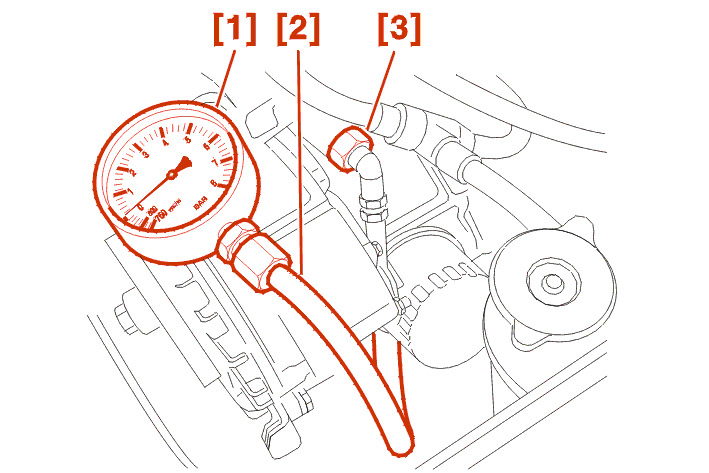

Kiinnitä liitin [3] .
Kytke manometri [1] letkuineen [2] .
Kytke kierroslukumittari .
ota paineet ylös .
Poista manometri [1], sen letku [2] ja liitoskappale [3] .
Irrota kierroslukumittari .
kiinnitä uudella tiivisteellä varustettu öljypaineen painekatkaisin .
Kytke takaisin öljynpainekatkaisin .
öljytilavuus .
