B1HG1YK1 - 607 MOOTTORI DW12TED4

IRROTUS - KIINNITYS POLTTOAINEEN RUISKUTUKSEN YHTEINEN KORKEAPAINEEN RIPA

EHDOTTOMASTI : dieselpolttonestejärjestelmää korjattaessa on noudatettava turvamääräyksiä .

VAROITUS : kaikki toimenpiteet korkeapaineputkiin merkitsee niiden järjestelmällistä vaihtoa .

1 - ERIKOISTYÖKALUT

MOOTTORI DW12TED4

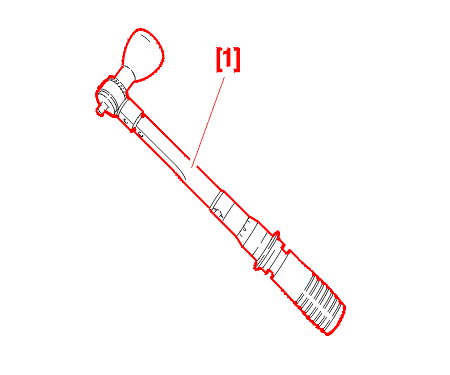

[1] Momenttiavain (-).1603-A/B/D .

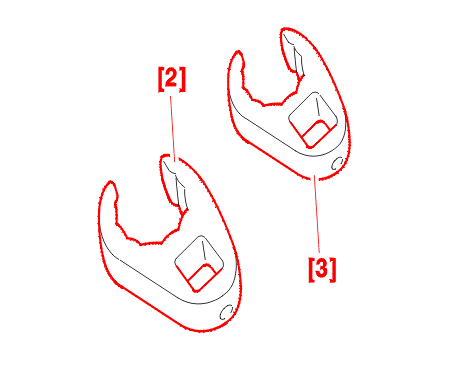

[2] Putkien avain (-).1603-G .

[3] Putkien avain (-).1603-F .

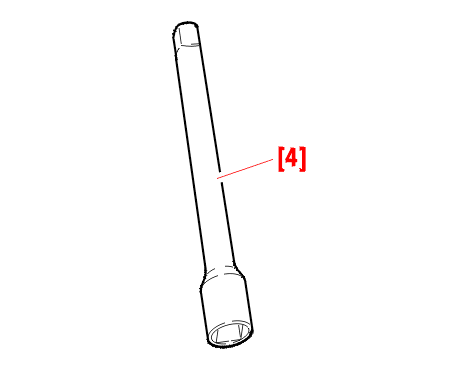

[4] Jatkos (-).1603-E .

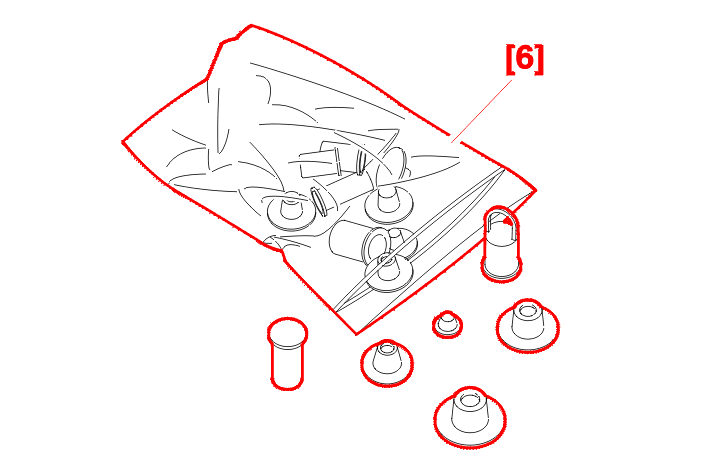

[6] Suojatulppasarja (-).0188-T .

KAIKKI TYYPIT

2 - IRROTUS

MOOTTORI DW12TED4

Irrota suojukset .

Irrota akku .

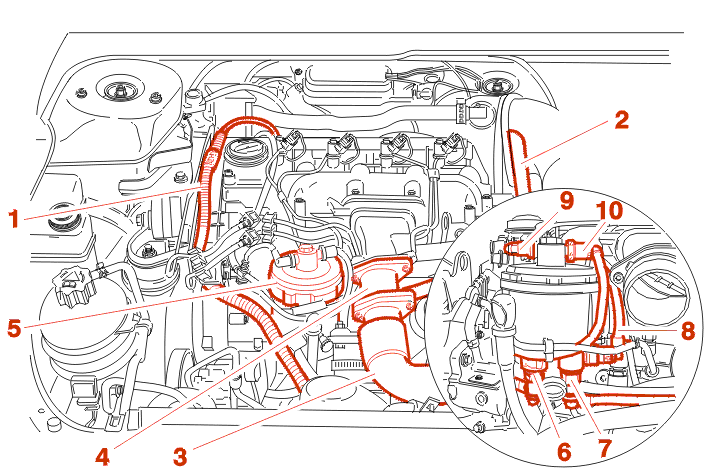

Siirrä sivuun johtosarja (1) .

Irrota ja siirrä sivuun kampikammion huohottimen letku (2) .

Irrota :

• ilmaputket (3)
• kaasuläppäkotelo (4)

Tyhjennä säiliö (5) .

Irrota putket (6) - (7) - (8) - (9) - (10) ja tuki ne työkalulla [6] .

Siirrä sivuun putket (6) - (7) - (8) - (9) - (10) .

Irrota mittaohjain .

Irrota säiliö (5) ja sen tuki .

EHDOTTOMASTI : puhdista korkeapaineliitokset ennen löysäämistä .

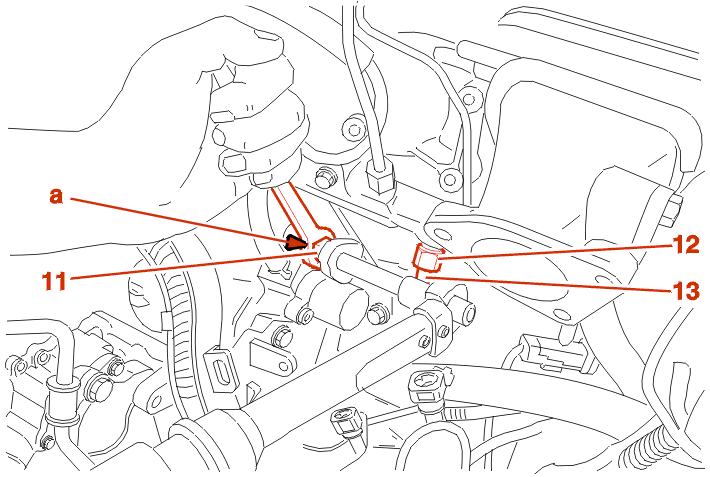

Käytä vastamomenttia kohdassa (a) .

Löysää liitos (11) .

Löysää liitos (12) .

Irrota :

• korkeapaine syöttöputki (13)

KAIKKI TYYPIT

3 - SUUTTIMIEN KORKEAPAINEPUTKIEN IRROTUS

MOOTTORI DW12TED4

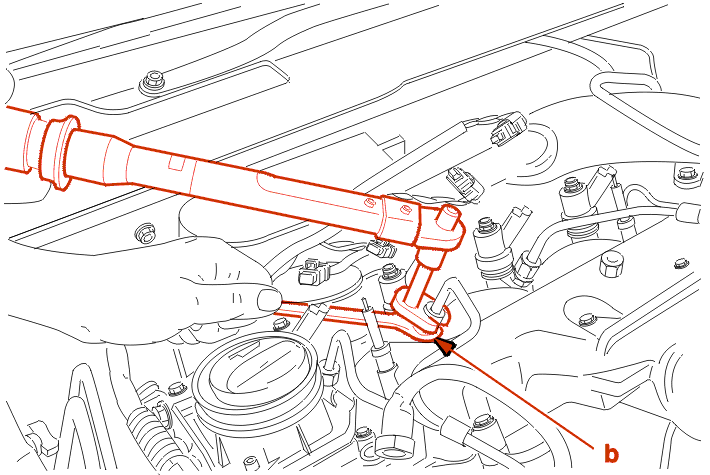

Käytä vastamomenttia kohdassa (b) .

Löysää : Liitokset diesel suuttimilla .

Löysää liittimet polttoaineen suoraruiskutus korkeapainerivasta .

Irrota : Korkeapaine syöttöputket .

EHDOTTOMASTI : tuki aukot työkalulla [6] .

Kytke irti :

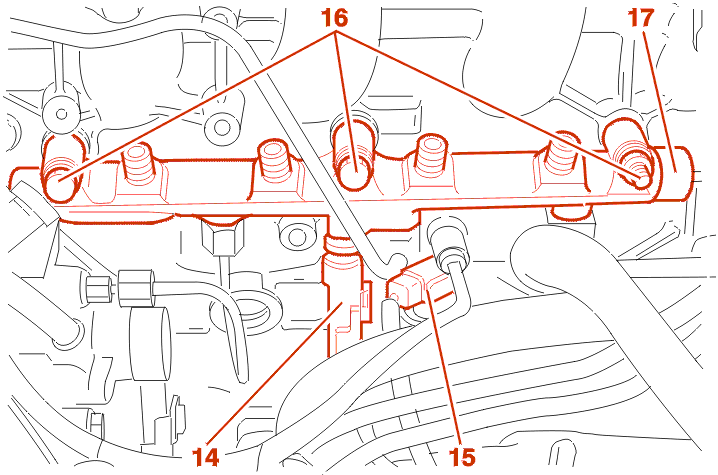

• polttoaineen korkeapaine tunnistin (14)
• polttoaineen lämpötilan tunnistin (15)

Irrota :

• pultit (16)
• polttoaineen suoraruiskutuksen korkeapaineripa (17)

KAIKKI TYYPIT

4 - KIINNITYS

MOOTTORI DW12TED4

EHDOTTOMASTI : uusi irrotettu(tut) diesel korkeapaineputki(et) .

Kiinnitä :

• polttoaineen suoraruiskutuksen korkeapaineripa (17)
• kiinnitä pultit (16)

Kytke :

• polttoaineen korkeapaine tunnistin (14)
• polttoaineen lämpötilan tunnistin (15)

Kiinnitä : Korkeapaine syöttöputki (13) ; Kiristä käsin : Liitokset (11) - (12) .

Kiinnitä : Korkeapaine syöttöputket (Diesel suuttimet) .

Kiristä käsin : Liitokset .

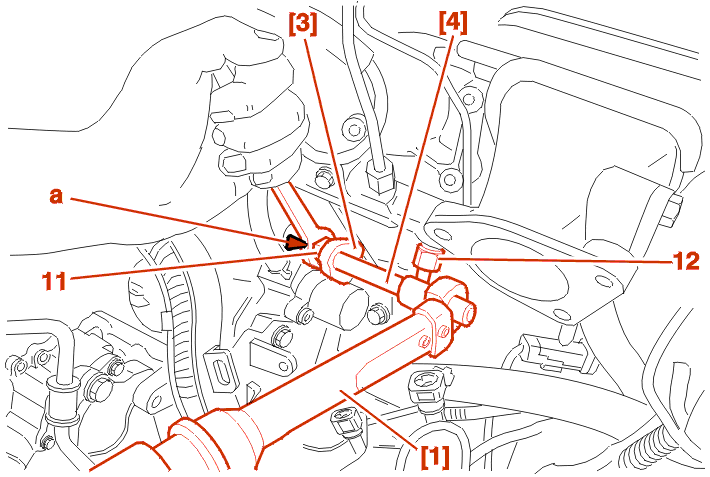

Kiristä (Työkaluilla [1] - [4] - [3]) :

• liitos (11) arvoon 2.25 m.daN
• liitos (12) arvoon 2.25 m.daN; käytä vastamomenttia kohdassa (a)

VAROITUS : jos putkien laitto paikalleen on mahdotonta: irrota suuttimet ja noudata suuttimien asennusohjetta .

Kiristä : Pultit (16) 2.25 m.daN .

Käytä vastamomenttia kohdassa (b) .

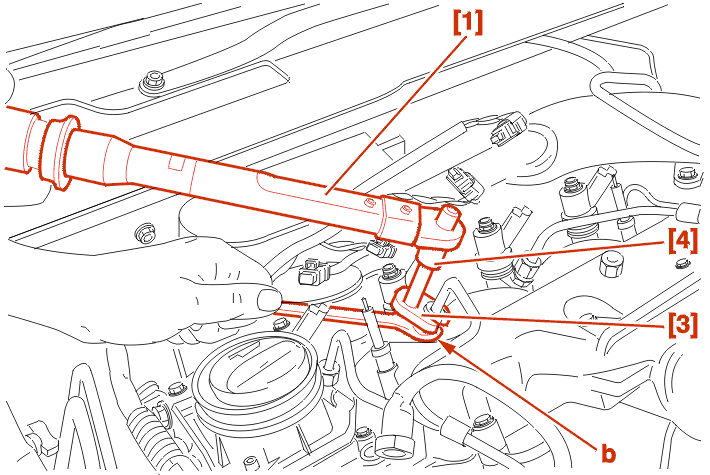

Kiristä : Liitokset diesel suuttimilla : 2.25 m.daN (Työkaluilla [1] - [4] - [3]) .

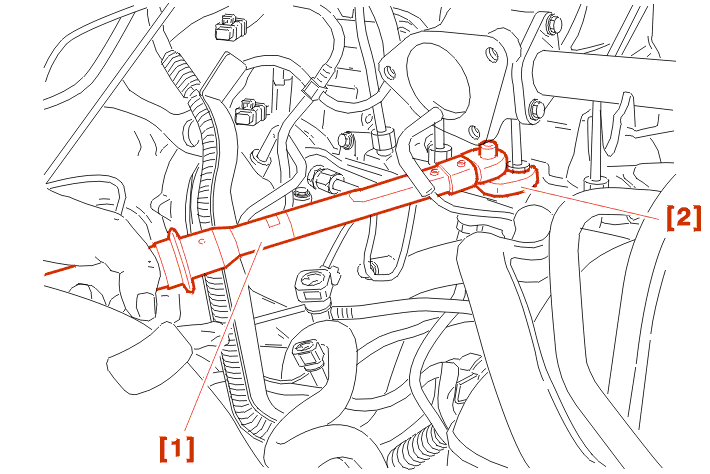

Kiristä liitokset suoraruiskutus korkeapainerivalla : 2.25 m.daN (Työkaluilla [1] - [2]) .

Kiinnitä :

• säiliön tuki (5)
• säiliö (5)

Poista työkalut [6] .

Kytke putket (6) - (7) - (8) - (9) - (10) .

tyhjennä säiliö (5) .

Kiinnitä :

• mittatikun ohjain
• letku (2)
• johtosarja (1)
• kaasuläppäkotelo (4)
• ilmaputket (3)

Kytke akku .

Suojien paikalleen asennus .

Tee ajokoe :

• kytke 3:s vaihde ; vakauta moottorin kierrrosluku 1000 tr/min
• paina kaasua aina 3500 r/min asti

Varmistu eri liitosten tiiveydestä .
