B1HG2KK1 - 607 MOOTTORI ES9J4S SAASTEENESTO CEE 2000

IRROTUS - KIINNITYS ALEMPI JAKAJA

1 - IRROTUS

irrota painetilat .

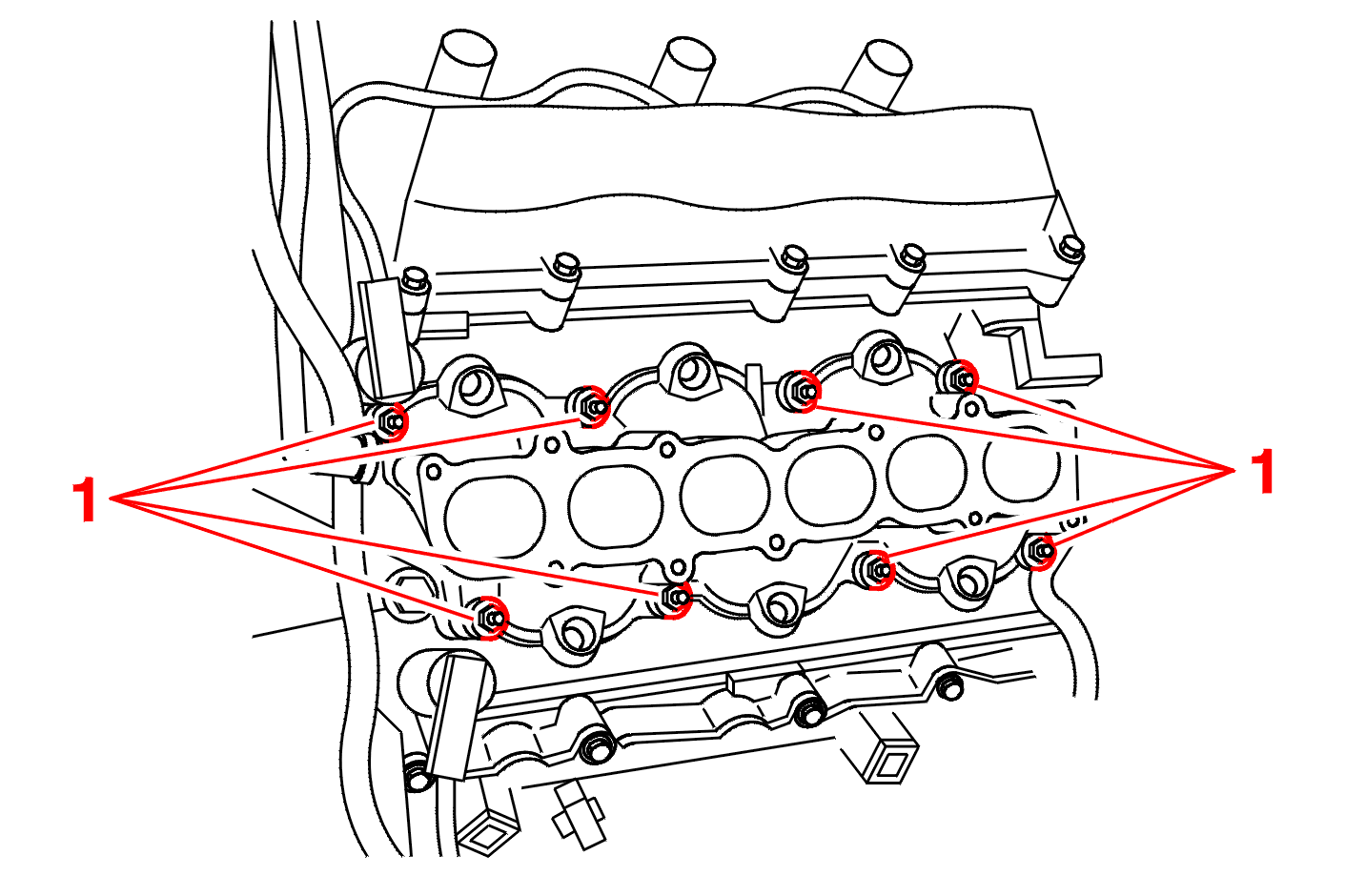

Irrota 8 mutteria (1) .

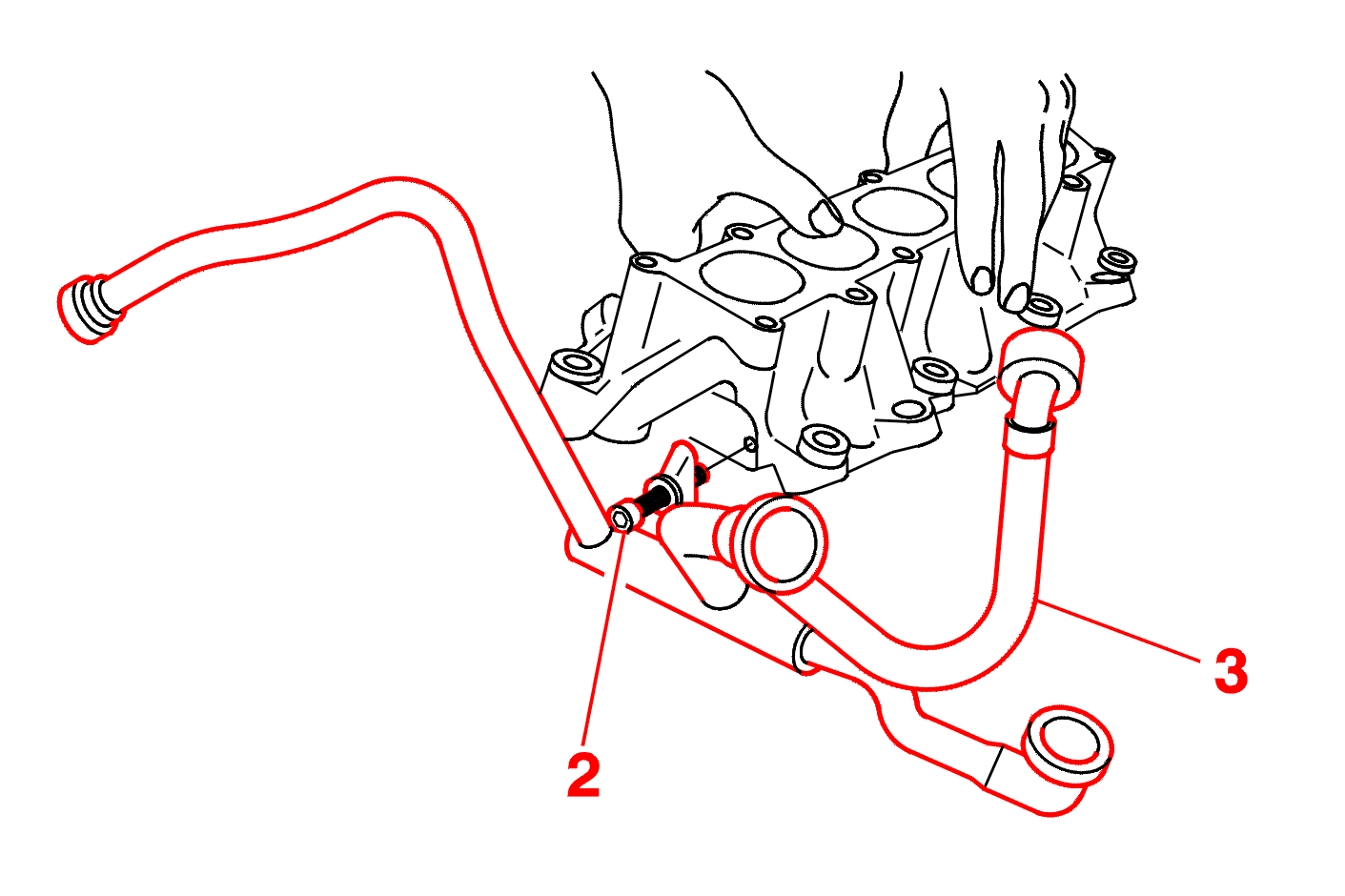

Irrota pultti (2) .

Irrota öljyhöyryjen uudelleenimuliittimien kokonaisuus (3) .

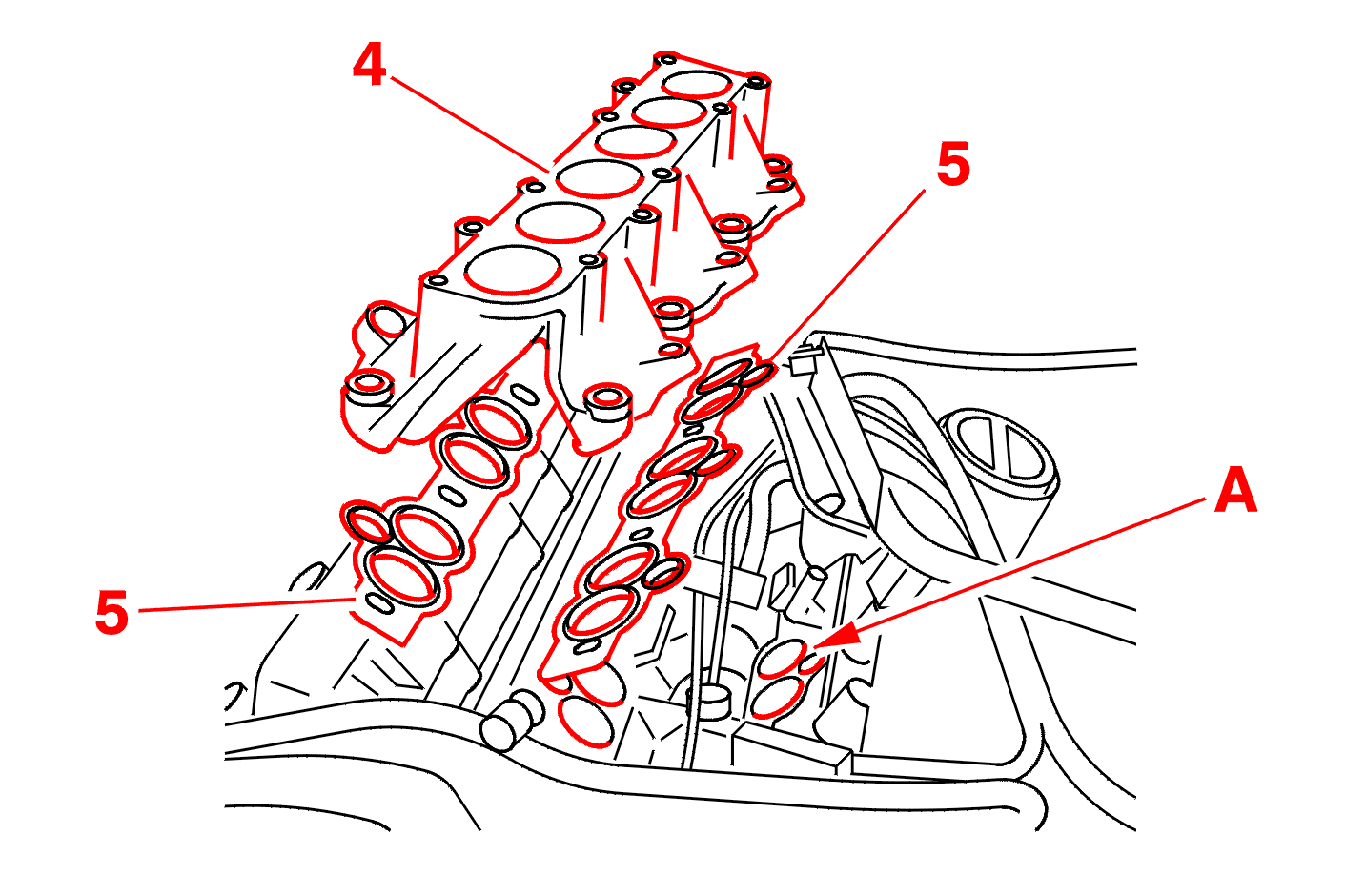

Irrota imusarja (4) .

Irrota tiivisteet (5) .

Tuki imureiät ja suuttimien aukot (A) .

2 - KIINNITYS

Avaa aukot .

Asenna uudelleen tiivisteet ja jakajaputki .

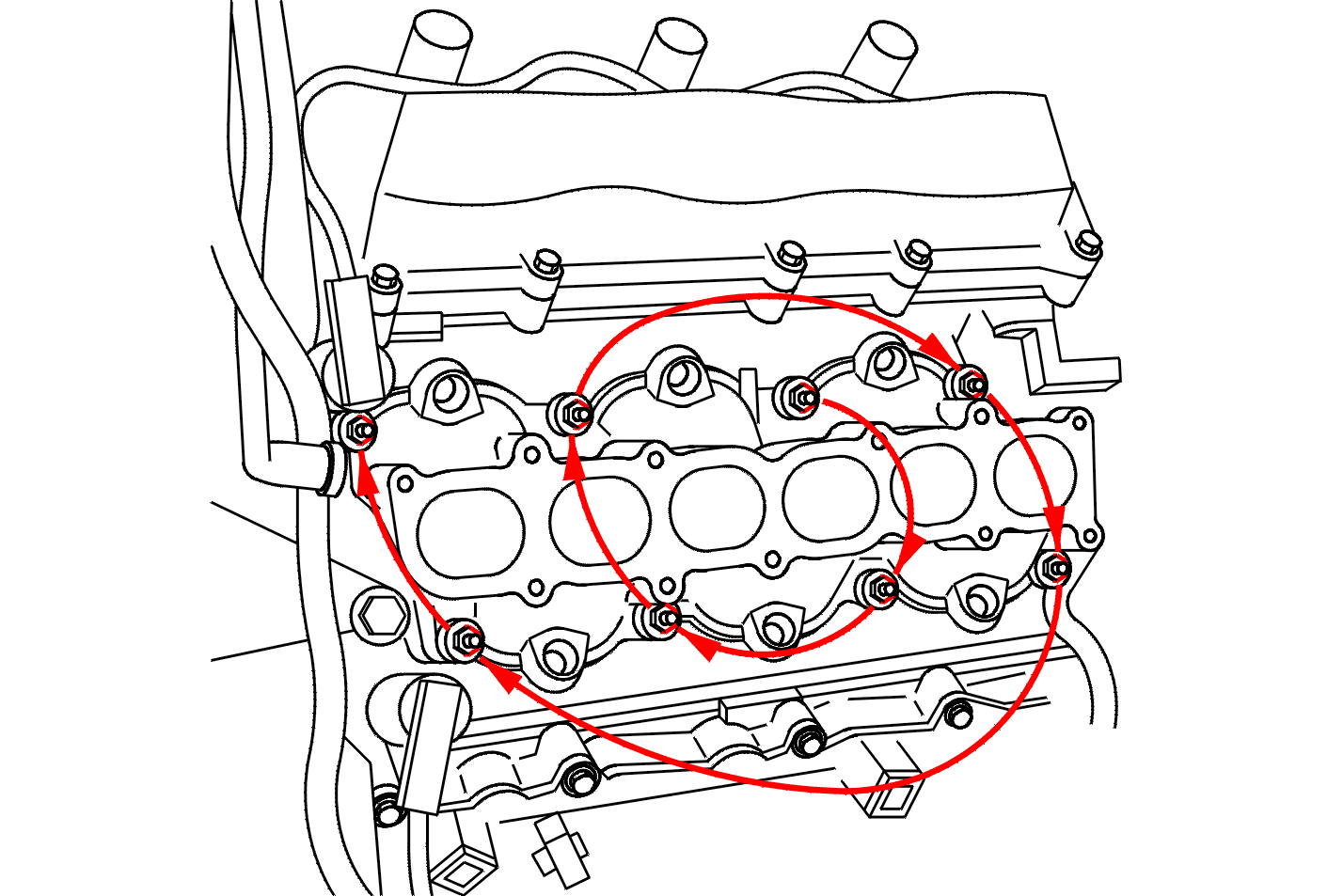

Kierrä kiinnityspultit kiinni ja kiristä annetussa järjestyksessä :

• esikiristys 0,4 m.daN
• kiristys : 0,8 m.daN
• tarkista kiristys : 0,8 m.daN

asenna uudelleen suuttimien jakajaputket .

Jatka kiinnitystoimenpiteitä päinvastaisessa järjestyksessä kuin irrotettaessa .
