B3CB0FK1 - 607
OMINAISUUDET - KIRISTYSMOMENTTI(TIT) ETUAKSELISTO
1 - OMINAISUUDET
1 - 1 - ETUKALLISTUKSEN VAKAAJA
| moottorin säännönmukainen tyyppi | 3FZ | XFX - 4HX - 4HZ |
|---|---|---|
| kallistuksenvakaajan halkaisija (mm) |
24 | 23 |
1 - 2 - ETUAKSELISTON PYÖRÄKULMAT
| moottorin säännönmukainen tyyppi | 3FZ - 4HX - 4HZ - XFX | 3FZ - 4HX - 4HZ - XFX |
|---|---|---|
| erityispiirteet | renkaat 225/55 R16 |
renkaat 225/50 R17 |
| H1 (mm) | 134 | 140 |
| pyörän auraus / pyörä (mm) | +0,5 ± 0,5 | +0,5 ± 0,5 |
| pyörän auraus / pyörä (°) | +0° 04' ± 3' | +0° 04' ± 3' |
| camber | -0° 15' ± 20' | -0° 15' ± 20' |
| caster | +2° 30' ± 30' | +2° 30' ± 30' |
| olkatapin kulma | +13° 45' ± 30' | +13° 45' ± 30' |
| pyörän auraus : (+ auraus ) (- auki asento) nämä arvot vastaavat korin korkeutta (H1) |
||
Nosturin etunostopaikan ja maan välinen viitekorkeus (H1) .

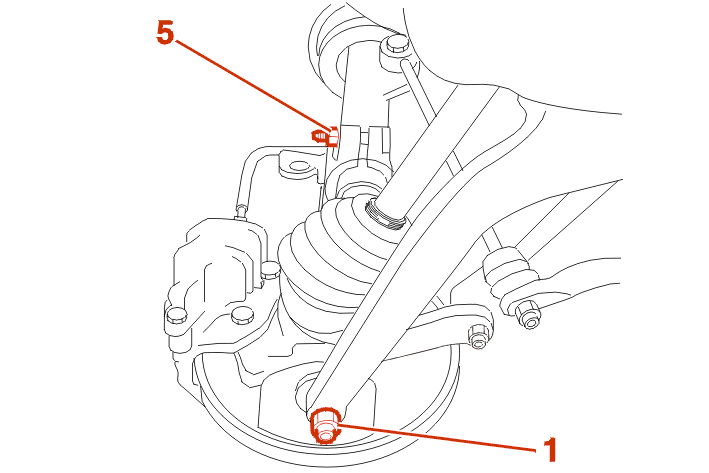

2 - KIRISTYSTIUKKUUDET
| merkintä / rakenteet | kiristysmomentti(tit) (m.daN) |
|---|---|
| (1) alapallonivel | 4 |
| (2) tukivarren takahelan kiinnitys | 4.5 |
| (3) kiinnitys kallistuksen vakaajan side(teet) | 12.8 |
| (4) vakaajan välitangon kiinnitys | 6.5 |
| (5) kiinnitys olkatapin pihti | 5.4 |
| (6) kiinnitys apukelkan takapää | 6.5 |
| (7) kiinnitys apukelkan etupää | 10 |
| (8) alirungon ankkurointitankojen kiinnitykset | 5 |
| (9) kiinnitys etupuolella | 2 |
