C4AB0DF1 - 607

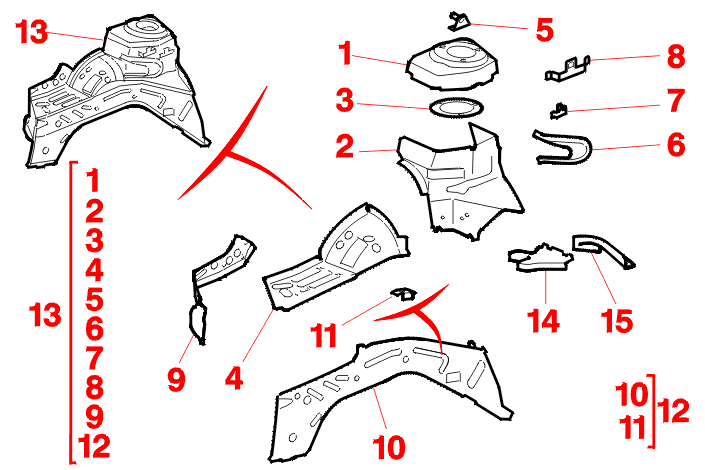

TUNNISTUKSET OIKEA ETUALUSTA
HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (1) jousituksen tuki | ei | 2.44 | - |
| (2) joustintuen kannattimen vahvike | ei | 1.17 | |
| (3) joustintuen kannattimen vahvike | ei | 2.93 | |
| (4) etupyöräkotelo | kyllä | 0.67 | |
| (5) konepellin kaasujousen kannatin | kyllä | 1.47 | |
| (6) vääntöä vaimentavan tangon kannatin | ei | 1.95 | |
| (7) polttoaineen syötön turvakytkimen kannatin | ei | 1.95 | |
| (8) moottorin suojuksen kannatin | ei | 1.95 | |
| (9) etukehikon alempi etulevyn puolikas | kyllä | 0.77 | |
| (10) runkopalkin etusulkija | ei | 0.97 | elastinen |
| (11) jarruletkun kannatin | ei | 2.44 | - |
| (12) eturunkopalkin sulkija koottuna | kyllä | - | 10+11 |
| (13) koottu etupyöräkotelo | kyllä | - | 1+2+3+4+5+6+7+8+9+12 |
| (14) runkoaisan yhdyspelti | kyllä | 0.98 | - |
| (15) runkoaisan liitos | kyllä | 2.44 |

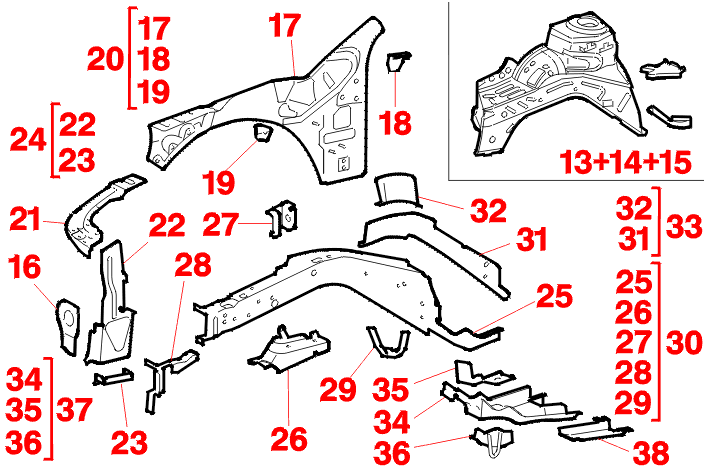

HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (16) vaimentimen kannatin | kyllä | 2.44 | - |
| (17) etusisälokasuoja | ei | 0.77 | elastinen |
| (18) konepellin nivelen vahvike | ei | 1.95 | - |
| (19) pesunestesäiliön kannatin | ei | 1.17 | |
| (20) etulokasuojan kaksoispelti koottuna | kyllä | - | 17+18+19 |
| (21) etukehikon ylempi etulevyn puolikas | kyllä | 0.77 | - |
| (22) etulevyn tuki | ei | 0.97 | |
| (23) moottorin apurungon etukiinnityksen kannatin koottuna | ei | 1.95 | |
| (24) etulevyn tuki koottuna | kyllä | - | 22+23 |
| (25) etuaisa | ei | 1.47 | - |
| (26) moottorin kannatin koottuna | kyllä | 1.95 | elastinen |
| (27) runkopalkin väliseinä koottuna | ei | 1.17 | - |
| (28) runkopalkin etuvahvike | ei | 1.17 | |
| (29) moottorin apurungon taka-ankkuritangon kannatin | ei | 2.44 | |
| (30) oikea eturunkopalkki koottuna | kyllä | - | 25+26+27+28+29 |
| (31) eturunkopalkin vahvike | ei | 1.76 | elastinen |
| (32) runkopalkin etuväliseinä | ei | 1.95 | - |
| (33) eturunkopalkin vahvike koottuna | kyllä | - | 31+32 |
| (34) moottorin apurungon kiinnityksen takakannatin | ei | 1.47 | - |
| (35) moottorin apurungon kiinnityslevy | ei | 1.95 | |
| (36) hinausrengas | ei | 1.95 | |
| (37) moottorin apurungon kiinnityslevy koottuna | kyllä | - | 34+35+36 |
| (38) moottorin apurungon kiinnityksen vahvike | kyllä | 1.95 | - |
| (39) etupään puolikehikko | kyllä | - | 13+14+15+16+19+24+30+33+37+38 |
