C4AB0EF1 - 607

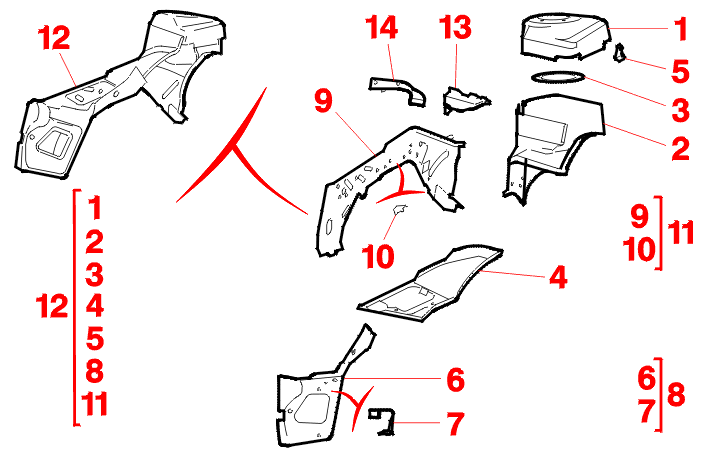

TUNNISTAMINEN, VASEN ETUALUSTA
HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (1) jousituksen tuki | ei | 2.44 | - |
| (2) joustintuen kannattimen vahvike | ei | 1.17 | |
| (3) joustintuen kannattimen vahvike | ei | 2.93 | |
| (4) etupyöräkotelo | kyllä | 0.67 | |
| (5) konepellin kaasujousen kannatin | kyllä | 1.47 | |
| (6) etukehikon alempi etulevyn puolikas | kyllä | 0.77 | |
| (7) äänimerkinantolaitteen kannatin | ei | 1.47 | |
| (8) alempi etuosakokonaisuus | kyllä | - | 6+7 |
| (9) runkopalkin etusulkija | ei | 0.97 | elastinen |
| (10) jarruletkun kannatin | ei | 2.44 | - |
| (11) eturunkopalkin sulkija koottuna | kyllä | - | 9+10 |
| (12) koottu etupyöräkotelo | kyllä | - | 1+2+3+4+5+8+11 |
| (13) runkoaisan liitos | kyllä | 0.98 | - |
| (14) runkoaisan liitos | kyllä | 2.44 |

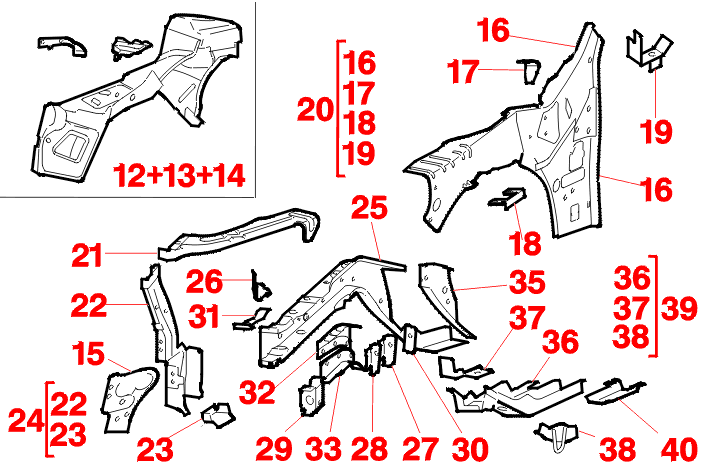

HUOM : lukuunottamatta merkintää, kaikki osat on galvanoitu molemmin puolin .
| merkintä \ rakenteet | osan varaosanumero | paksuus | havainto(not) |
|---|---|---|---|
| (15) vaimentimen kannatin | kyllä | 2.44 | - |
| (16) etusisälokasuoja | ei | 0.77 | elastinen |
| (17) konepellin nivelen vahvike | ei | 1.95 | - |
| (18) bsi:n kannatin | ei | 0.97 | |
| (19) lähtöpainepumpun kannatin hydrauliryhmä | ei | 1.95 | |
| (20) etulokasuojan kaksoispelti koottuna | kyllä | - | 16+17+18+19 |
| (21) etukehikon ylempi etulevyn puolikas | kyllä | 0.77 | - |
| (22) etulevyn tuki | ei | 0.97 | |
| (23) moottorin apurungon etukiinnityksen kannatin koottuna | ei | 1.95 | |
| (24) etulevyn tuki koottuna | kyllä | - | 22+23 |
| (25) etuaisa | ei | 1.47 | - |
| (26) moottorin apurungon taka-ankkuritangon kannatin | ei | 2.44 | |
| (27) runkopalkin etuväliseinä | ei | 1.50 | |
| (28) keskimmäinen väliseinä | ei | 1.47 | |
| (29) väliseinä | ei | 1.17 | |
| (30) takaväliseinä | ei | 1.47 | |
| (31) runkoaisan etuvahvike | ei | 1.17 | |
| (32) runkopalkin ylävahvike | ei | 1.50 | |
| (33) runkopalkin alavahvike | ei | 1.47 | |
| (34) vasen eturunkopalkki koottuna | kyllä | - | 25+26+27+28+29+30+31+32+33 |
| (35) eturunkopalkin vahvike | kyllä | 1.47 | - |
| (36) moottorin apurungon kiinnityksen takakannatin | ei | 1.47 | |
| (37) moottorin apurungon kiinnityslevy | ei | 1.95 | |
| (38) hinausrengas | ei | 1.95 | |
| (39) moottorin apurungon kiinnityslevy koottuna | kyllä | - | 36+37+38 |
| (40) moottorin apurungon kiinnityksen vahvike | kyllä | 1.95 | - |
| (41) etukehikon puolikas koottuna | kyllä | - | 12+13+14+15+20+24+34+35+39+40 |
